FANUC PSM WIRING A16B-2203-0662 A16B22030662 A16B-22O3-O662 Включается в систему управления электричеством.

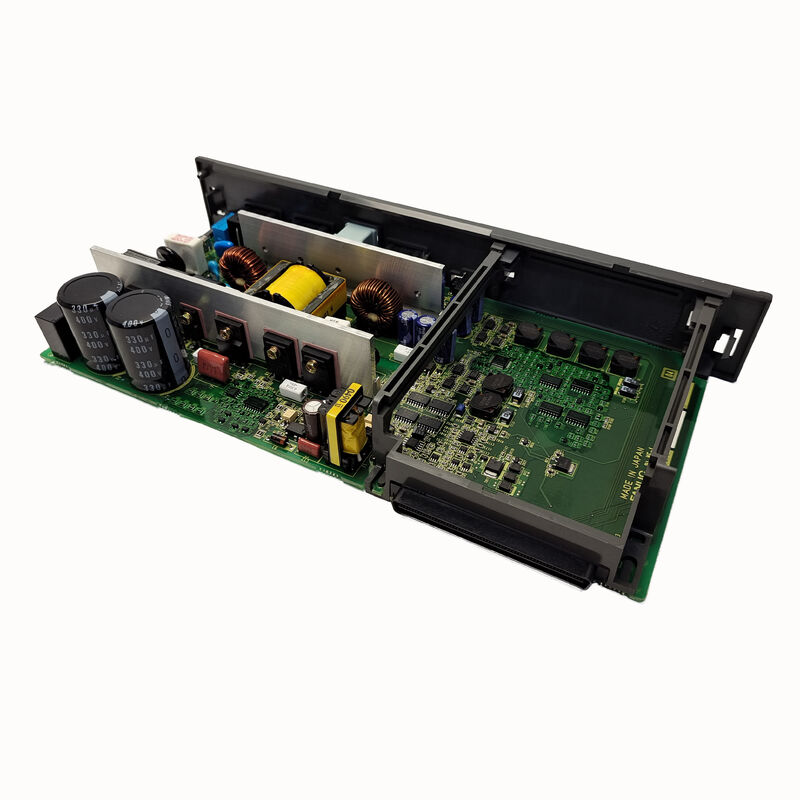

A16B-2203-0662∙ FANUC αis SVM1-160i Сервопроводная панель A06B-6114-H106 / 160A Пик / Контрольный ПКБ A20B-2100-0740

SVM1-160i Высокоточевой одноосевой модуль

The FANUC αis SVM1-160i (A06B-6114-H106) represents the second-highest current rating in the αis single-axis servo amplifier range — 160A peak servo output for driving large-frame servo motors on heavy machine tool axes.

Для контекста полный диапазон αis SVM1 варьируется от SVM1-20i (20A) до SVM1-360i (360A).

Большие горизонтальные станки обработки:Оси X и Y со значительной массой стола, требующие высокого крутящего момента для быстрого поперечного ускорения.

Машины и изделия из них:Системы позиционирования для больших переменных поддонов или многогранных светильников, где масса поддонов требует высокого сервотока.

Большие оси шлифовальных машин:где точное расположение при значительной силовой нагрузке требует как высокого тока, так и высокой сервожесткости.

A16B-2203-0662 является панелью проводки для этого модуля 160A обеспечивающей все оборудование для подключения высокого тока внутри корпуса SVM1-160i.

Основные характеристики

αis SVM1 Семейство проволочных плат

Каждый номинальный ток в диапазоне αis SVM1 использует специальную панель проводки, в то время как ПКБ управления может быть разделен между номиналами:

Для 160A рейтинга SVM1-160i требуется IGBT устройства, автобусные проводники,и датчики тока физически больше, чем те, что в 40A или 80A модулей что и является причиной, по которой панель проводки (A16B-2203-0662) отличается от своих более низких братьев и сестер.

Сценарии применения

Неисправность сервопроводки SVM1-160i:Модуль FANUC αis SVM1-160i (A06B-6114-H106) развивает неисправность, прослеживаемую к панели проводки ∙ неисправность соединения IGBT, которая прерывает выход привода на одной фазе.A16B-2203-0662 заменяется, восстанавливая правильный трехфазный сервопровод.

Техническое обслуживание сервопривода тяжелой оси:В крупном горизонтальном обрабатывающем центре тяжелый сервомодуль X-оси проходит плановое техническое обслуживание.Планка проводки A16B-2203-0662 заменяется вместе с платой управления A20B-2100-0740 в качестве полного обновления внутреннего набора платы.

Частые вопросы

Вопрос 1: является ли A16B-2203-0662 специфичным для SVM1-160i или он охватывает другие категории αis SVM1?

A16B-2203-0662 - это специальная панель проводки только для SVM1-160i (A06B-6114-H106).0661 для 80i, 0662 для 160i, 0625 для 360i. Эти таблицы не взаимозаменяемы между квалификациями.

Вопрос 2: Какой контрольный ПКБ сочетается с A16B-2203-0662?

Руководство по техническому обслуживанию FANUC αis подтверждает: SVM1-160i (A06B-6114-H106) использует проволочную панельA16B-2203-0662и контрольные ПКБA20B-2100-0740A20B-2100-0740 является общим для обоих SVM1-160i, обеспечивая управление током HRV и интерфейс FSSB для этого модуля 160A.

Вопрос 3: Какая безопасность выбросов применяется перед доступом к A16B-2203-0662 внутри SVM1-160i?

SVM1-160i содержит больший конденсаторный банк, чем более мелкие варианты SVM1, из-за его более высокой номинальной мощности.Следуйте установленному в руководстве по техническому обслуживанию FANUC времени ожидания разряда и проверьте калиброванным ток-вольтметром перед открытием корпуса модуля..

Вопрос 4: Требуется ли замена A16B-2203-0662 повторным вводом параметров сервооси?

Сервопараметры (идентификатор двигателя, тип кодера, увеличения, ограничения тока) находятся в основной памяти параметров CNC.После установки замены и восстановления модуля, CNC восстанавливает сервосвязь FSSB и применяет существующие параметры для оси 160A.

Q5: Используется ли A16B-2203-0662 только в серии αis или также в стандартной серии αi (не S)?

A16B-2203-0662 подтверждается для αis серии SVM1-160i (A06B-6114-H106).Стандартная серия αi SVM1 (A06B-6096-H105 для SVM1-80 на 80A как крупнейший стандарт SVM1) достигает 80A Определение 160i является эксклюзивным для расширенной серии αis.
