FANUC A16B-2203-0661 | Плата питания — Серия A16B-2203, плата питания контроллера ЧПУ и робота, запасная часть для промышленной автоматизации, производство Япония

Обзор

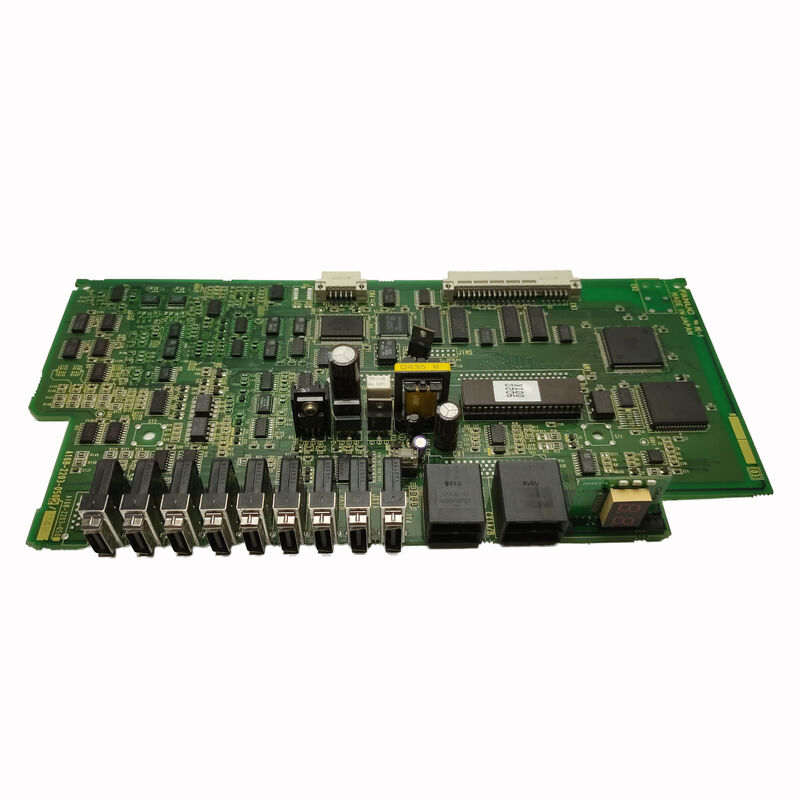

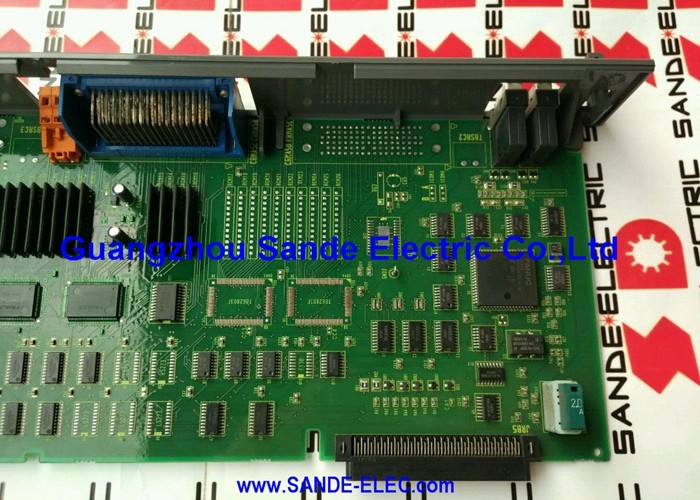

Плата FANUC A16B-2203-0661 является платой питания из семейства плат FANUC A16B-2203 — серии, охватывающей как функциональные платы управления (платы монитора, платы расширения оси, коммуникационные интерфейсы), так и платы питания для линейки контроллеров ЧПУ и роботов FANUC.

Плата питания играет основополагающую роль в электрической архитектуре контроллера: каждая другая плата в системе — ЦП, интерфейс сервопривода, платы ввода-вывода, соединения операторской панели — зависит от источника питания для обеспечения стабильных, правильно регулируемых напряжений постоянного тока в пределах установленных допусков.

Конструкции блоков питания контроллеров FANUC преобразуют входящее переменное напряжение (обычно 200–240 В переменного тока в машинах, где контроллеры FANUC встречаются наиболее часто) с помощью регулируемого импульсного преобразователя для получения нескольких шин постоянного напряжения, необходимых электронике системы.

Импульсный преобразователь — в отличие от более старого линейного регулятора — обеспечивает высокую эффективность (блок питания генерирует меньше отработанного тепла при заданной выходной мощности), широкий допуск входного напряжения (система остается стабильной в полном диапазоне международных напряжений переменного тока без ручной регулировки напряжения) и быструю реакцию на переходные нагрузки (петля управления преобразователя регулирует рабочий цикл переключения в течение микросекунд, когда новый модуль потребляет ток, предотвращая просадки напряжения, которые могут вызвать ошибки логики в цепях управления).

Размещение платы A16B-2203-0661 в контроллере — независимо от того, является ли она автономной платой питания или интегрирована в сборку задней панели — соответствует стандартной практике физического монтажа FANUC для ее поколения.

Как и другие платы питания серии A16B-2203 (в частности, -0370 для R-J3iB и -0910 для контроллеров R-30iA/R-30iB), плата -0661 разработана для непрерывной подачи полной номинальной выходной мощности в тепловой среде контроллера, с защитными схемами, реагирующими на перегрузку, перенапряжение и перегрев до возникновения каких-либо повреждений.

Основные характеристики

Почему платы питания выходят из строя — и почему они важны

В иерархии обслуживания контроллеров ЧПУ и роботов плата питания занимает верхнюю строчку в рейтинге критичности. Вышедшая из строя плата питания полностью останавливает работу контроллера — нет выполнения ЦП, нет управления сервоприводами, нет отклика операторской панели.

Каждая нижестоящая плата, модуль и схема одинаково затронуты, поскольку они используют один и тот же источник питания.

Это делает плату питания самой важной платой в системе (поскольку все остальное зависит от нее) и, на практике, одной из наиболее часто заменяемых плат, поскольку она подвергается условиям, ускоряющим износ компонентов.

Основным механизмом износа является тепловой цикл электролитических конденсаторов.

Электролитические конденсаторы являются рабочими лошадками схем питания — они накапливают энергию во время цикла переключения преобразователя, фильтруют пульсации выходного напряжения и поддерживают стабильное напряжение питания при переходных изменениях нагрузки.

Они содержат жидкий электролит, который необходим для их емкости и эквивалентного последовательного сопротивления (ESR), и этот электролит медленно испаряется со временем, особенно при повышенных температурах.

По мере истощения электролита емкость уменьшается, а ESR увеличивается — что приводит к увеличению пульсаций выходного напряжения, ухудшению переходной характеристики и, в конечном итоге, к нестабильности или полному отказу регулируемого выхода.

Скорость испарения электролита сильно зависит от температуры: при каждом увеличении рабочей температуры на 10°C выше номинальной температуры конденсатора срок службы примерно удваивается.

Контроллеры ЧПУ и роботов, установленные в производственных помещениях без кондиционирования воздуха или в шкафах с недостаточным воздушным охлаждением, могут испытывать ускоренное старение конденсаторов.

Блок питания, обеспечивающий 15–20 лет надежной службы в хорошо охлаждаемой, терморегулируемой среде, может проявить симптомы отказа конденсаторов через 8–10 лет в жаркой производственной среде.

Симптомы отказа блока питания и их причины

Отказы блока питания проявляются характерными симптомами, отражающими природу отказа:

Полная потеря питания управления: Контроллер вообще не включается при подаче основного питания. Все индикаторы погашены, операторская панель темная, вентиляторы охлаждения не работают. Это указывает на полный отказ блока питания — обычно отказ первичного коммутирующего транзистора, сгоревший первичный предохранитель или катастрофический отказ входного выпрямителя.

Полный отказ часто происходит внезапно, иногда после скачка напряжения или пускового тока.

Нестабильная система с периодическими аварийными сигналами: Контроллер работает, но генерирует случайные аварийные сигналы, не связанные с какой-либо конкретной функцией машины, которые устраняются при перезагрузке и непредсказуемо повторяются.

Это классическое проявление деградации конденсаторов, связанной с возрастом — выходное напряжение блока питания находится в пределах спецификации при легкой нагрузке и комнатной температуре, но выходит за пределы спецификации при полной нагрузке модуля или при повышенной температуре шкафа.

Цифровые логические схемы в модулях ЧПУ чувствительны к напряжению питания — даже 5% просадка шины +5 В может вызвать ошибки логики, проявляющиеся как системные аварийные сигналы или непредсказуемое выполнение программы.

Аварийный сигнал перегрева: Схема тепловой защиты блока питания обнаруживает, что коммутирующий транзистор или трансформатор превышает безопасную температуру, и отключает питание.

Это может указывать на отказ вентилятора охлаждения в шкафу, заблокированные пути вентиляции или — на самой плате — повышенное рассеивание мощности из-за деградировавших компонентов, которые генерируют больше тепла, чем обычно, для поддержания той же выходной мощности.

Отказ одной выходной шины: Контроллер частично включается — некоторые функции работают, другие нет.

Шина +5 В может быть исправна (ЦП и логика работают), в то время как шина +24 В отсутствует (платы ввода-вывода и релейные схемы не реагируют).

Этот выборочный отказ указывает на определенную ветвь схемы питания и обычно поддается ремонту на компонентном уровне.

Профилактическое обслуживание для долгосрочной работы блоков питания

Срок службы платы A16B-2203-0661 может быть продлен за счет упреждающих мер обслуживания:

Плановая замена конденсаторов — полная замена электролитических конденсаторов блока питания с использованием новых компонентов, рассчитанных на рабочую температуру — является наиболее эффективной профилактической мерой. Большинство специализированных ремонтных центров FANUC включают замену конденсаторов в стандартную часть восстановления блока питания, независимо от проявляющихся симптомов.

Выполнение этого упреждающе каждые 10 лет (или раньше в жарких условиях) устраняет наиболее распространенный режим отказа до того, как он вызовет незапланированный производственный простой.

Обслуживание системы охлаждения шкафа — обеспечение работоспособности вентиляторов охлаждения шкафа, чистоты воздушных фильтров, не препятствующих воздушному потоку, и того, что температура окружающей среды в области шкафа контроллера не превышает номинальную рабочую температуру ЧПУ — одинаково важно.

Срок службы конденсаторов сильно зависит от температуры; каждое снижение рабочей температуры блока питания измеримо продлевает срок службы конденсаторов.

Часто задаваемые вопросы

В1: Контроллер кратковременно включается, а затем выключается, при этом вентиляторы охлаждения работают секунду-две. Это неисправность блока питания?

Этот симптом — кратковременное включение с последующим немедленным выключением — соответствует срабатыванию защиты от перегрузки. Блок питания запускается, подает питание на модули, обнаруживает, что общее потребление тока превышает порог защиты от перегрузки по току, и отключается, чтобы предотвратить повреждение.

Распространенные причины: короткое замыкание в модуле (устанавливайте модули по одному, чтобы выявить неисправный), отказ конденсатора в выходном фильтре блока питания, проявляющийся как кратковременное короткое замыкание при запуске, или фактическая деградация порога ограничения тока блока питания из-за старения резисторов датчиков.

Удаление всех нижестоящих модулей и включение только блока питания (если конструкция позволяет) помогает определить, находится ли неисправность в блоке питания или в модуле.

В2: Можно ли использовать мультиметр для проверки A16B-2203-0661 перед установкой?

Мультиметр может проверить выходные напряжения, если плату можно включить на стенде с имитатором нагрузки, приближающим реальную нагрузку контроллера — тестирование без нагрузки или с минимальной нагрузкой может показать правильные напряжения, даже если блок питания не может поддерживать регулирование при реальной нагрузке из-за пограничных конденсаторов.

Настольное тестирование более информативно, чем его отсутствие, но окончательным тестом является работа в реальном контроллере с установленным полным набором модулей.

Если в ремонтном центре имеется испытательный стенд FANUC, это обеспечивает максимальную уверенность в производительности платы перед отправкой.

В3: После замены A16B-2203-0661 необходимо ли перенастраивать какие-либо параметры или настройки в ЧПУ?

Сама плата питания не содержит программируемых данных или настроек — у нее нет памяти и пользовательских регистров. Ее замена не требует изменения параметров в ЧПУ. Однако, если отказ блока питания был достаточно серьезным, чтобы вызвать неконтролируемое событие напряжения на шинах питания ЧПУ до срабатывания цепей защиты, возможна повреждение данных в модулях SRAM (хранение параметров и программ).

После любой замены блока питания, последовавшей за полным отказом, проверьте, что все параметры ЧПУ не повреждены, проверив критические значения по последней известной исправной резервной копии перед возвращением машины в производство.

В4: Как подтвердить правильный рейтинг напряжения запасного блока питания для A16B-2203-0661?

Блок питания разработан для стандартного диапазона входных напряжений контроллеров FANUC — обычно 200–240 В переменного тока, что охватывает международный диапазон промышленных напряжений.

A16B-2203-0661 является платой с фиксированной конфигурацией и не требует выбора диапазона напряжения или настроек перемычек для различных напряжений питания в пределах поддерживаемого диапазона.

Спецификация входного напряжения платы подтверждается из документации на продукцию FANUC или с этикетки оригинальной платы.

Схема подключения питания ЧПУ в электрической документации машины также указывает спецификацию входного напряжения.

В5: Можно ли отремонтировать A16B-2203-0661, если она вышла из строя из-за проблемы с конденсатором, а не из-за катастрофического отказа компонента?

Да. Отказ конденсатора является одним из наиболее поддающихся ремонту сценариев для платы блока питания — неисправные конденсаторы можно идентифицировать путем визуального осмотра (вздутые или протекающие верхние части), измерения ESR с помощью соответствующего тестера или просто путем плановой замены на основе возраста.

Специализированные ремонтные центры FANUC регулярно выполняют этот ремонт, используя конденсаторы, соответствующие номинальному напряжению, емкости, температурному рейтингу и физическим размерам оригинала.

Полностью восстановленная и протестированная плата A16B-2203-0661 от компетентного ремонтного центра представляет собой эффективную и экономичную альтернативу приобретению новой или бывшей в употреблении платы по полной рыночной цене.
