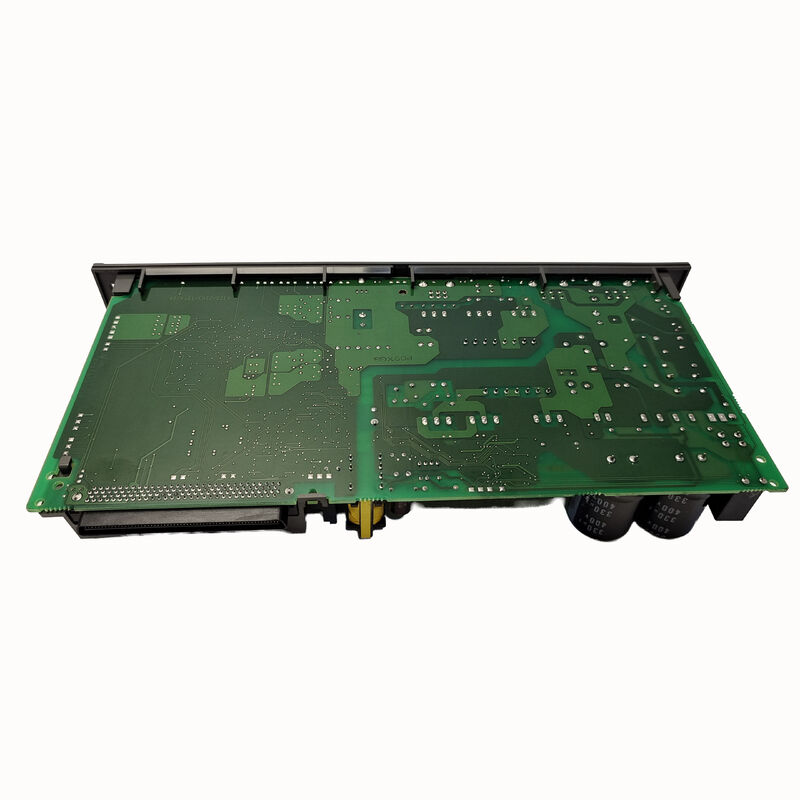

А16Б-2203-0651 | Монтажная плата шпиндельного модуля FANUC αi SPM-5.5i — A06B-6111-H006 / 5,5 кВт / плата управления A20B-2100-0800

SPM-5.5i — самый распространенный шпиндель для небольших станков

В серии αi SPM A06B-6111 модель SPM-5.5i (A06B-6111-H006) мощностью 5,5 кВт занимает позицию, используемую в широком спектре компактных и средних станков с ЧПУ. 5,5 кВт достаточно для:

Малые обрабатывающие центры с ЧПУ:Вертикальные обрабатывающие центры со шпинделями с конусом 40, предназначенные для обработки алюминия, легких сплавов и пластмасс на умеренной глубине резания. Шпиндель мощностью 5,5 кВт обеспечивает работу с этими материалами на полной скорости.

Токарные центры с ЧПУ:Высокоскоростное точение стали и алюминия — мощность 5,5 кВт поддерживает агрессивную токарную обработку этих материалов без сложностей управления температурой и энергопотреблением, присущих более мощным шпиндельным приводам.

Компактные 5-осевые станки:Небольшие 5-осевые станки для деталей сложной формы, где шпиндель редко достигает своего температурного предела, а мощность 5,5 кВт обеспечивает достаточный запас мощности.

A16B-2203-0651 обслуживает этот распространенный вариант SPM, что делает его одной из наиболее часто необходимых запасных частей монтажной платы в семействе αi SPM.

Ключевые характеристики

Одна плата управления для нескольких номиналов SPM — ключевое преимущество обслуживания

Все семейство монтажных плат A16B-2203-065x использует одну и ту же плату управления (A20B-2100-0800). Эта архитектура обеспечивает практическое преимущество обслуживания:

Для производственного предприятия, на котором работают станки с шпинделями разных размеров (около 2,2 кВт, некоторые 5,5 кВт, некоторые 11 кВт), толькоодна модель печатной платы управленияохватывает все. Платы подключения различаются по номиналу (0650 для 2,2 кВт, 0651 для 5,5 кВт), но плата управления идентична.

При диагностике неисправности усилителя шпинделя:

• Если неисправность в монтажной плате:Закажите монтажную плату для конкретного номинала (A16B-2203-0651 для SPM-5.5i)
• Если неисправность в плате управления:Закажите один A20B-2100-0800 — он обслуживает все номиналы SPM в диапазоне 065x/062x.

Эта модульная конструкция сводит к минимуму количество запасных плат, необходимых для обеспечения нескольких номинальных мощностей SPM.

Сценарии применения

Неисправность шпинделя SPM-5.5i на обрабатывающем центре с ЧПУ:В усилителе шпинделя FANUC αi SPM-5.5i возникла неисправность, связанная с разъемом: соединение кабеля двигателя шпинделя на клемме монтажной платы модуля показывает прерывистое сопротивление. Замена A16B-2203-0651 устраняет неисправность соединения.

Ввод в эксплуатацию привода шпинделя на новом станке:Производителю станков, устанавливающему новый обрабатывающий центр с ЧПУ, требуется замена A16B-2203-0651 для модуля SPM-5.5i, поврежденного во время установки.

Часто задаваемые вопросы

Вопрос 1: В чем разница между A16B-2203-0651 (стандартное напряжение 200 В) и A16B-2203-0820 (версия высокого напряжения) для шпинделя мощностью 5,5 кВт?

A16B-2203-0820 — это монтажная плата для SPM-5.5HVi (A06B-6121-H006) — высоковольтной версии шпиндельного модуля мощностью 5,5 кВт переменного тока 400–480 В. A16B-2203-0651 предназначен для стандартной версии на 200 В переменного тока (A06B-6111-H006). Эти два имеют одинаковый уровень мощности шпинделя, но разные входные напряжения — они не взаимозаменяемы.

Вопрос 2: Требует ли замена A16B-2203-0651 изменения параметров шпинделя?

Нет. Параметры шпинделя хранятся в основной памяти ЧПУ. После установки замены A16B-2203-0651 и восстановления работы модуля ЧПУ перезагружает последовательную связь со шпинделем и автоматически применяет существующие параметры шпинделя.

Вопрос 3. Какие двигатели шпинделя приводит в движение SPM-5.5i?

SPM-5.5i приводит в действие шпиндельные двигатели FANUC серии αi мощностью 5,5 кВт — такие двигатели, как αiS 6/4000, αiS 8/4000 или двигатели шпинделя αi с эквивалентной номинальной мощностью. Эти двигатели приводят в движение шпиндели компактных обрабатывающих центров с ЧПУ и токарных станков.

Вопрос 4: Как монтажная плата подключается к плате управления внутри SPM-5.5i?

Монтажная плата A16B-2203-0651 и плата управления A20B-2100-0800 соединяются внутри через межплатные разъемы внутри корпуса модуля. Плата управления монтируется на монтажной плате или рядом с ней, при этом внутренние разъемы передают сигналы управления воротами с платы управления на силовые устройства на монтажной плате, а обратную связь от датчика тока с монтажной платы обратно на плату управления.
