Fanuc A16B-2203-0640 Сервокарта A16B22030640 A16B-22O3-O64O

FANUC A16B-2203-0640 ∙ Альфа-и Электроснабжение Проводка ПКБ ∙ PSMi 5,5 кВт, 200 ВАК, Регенеративная мощность, Япония

Номер части:A16B-2203-0640

Производитель:Корпорация FANUC (Япония)

Тип продукции:Электроснабжение проводки ПКБ (печатная плата)

Серия:Альфа i (αi)

Обзор

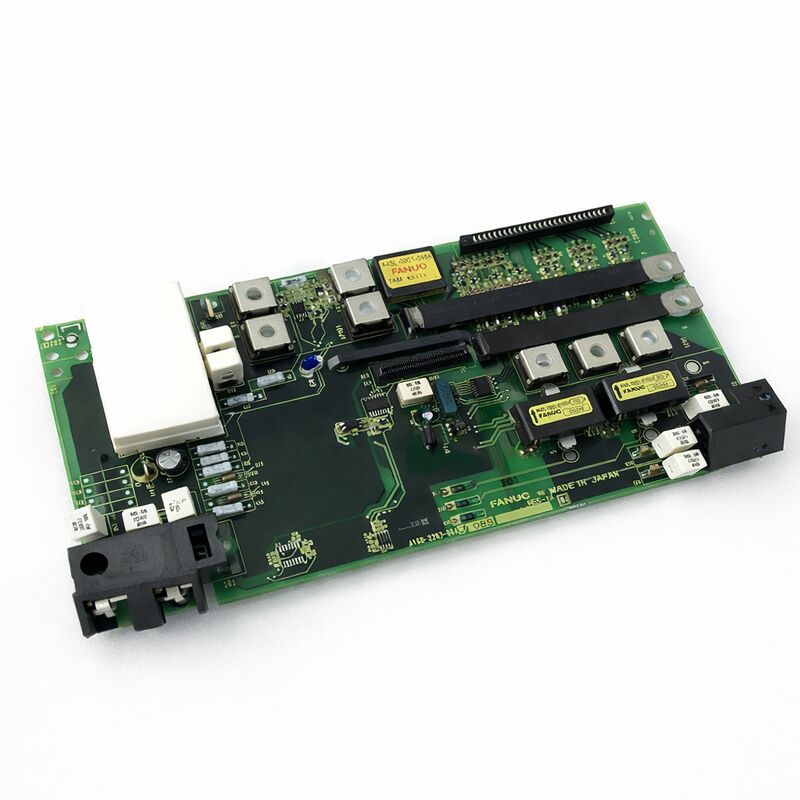

A16B-2203-0640 - это ПКБ для питания, установленный внутри модулей питания Alpha i FANUC с номинальной мощностью 5,5 кВт с трехфазным входом 200 ВАК.

Эта плата обрабатывает внутренние функции маршрутизации питания, кондиционирования сигнала и интерфейса управления в корпусе PSMi (модуль питания i).

Это запасный элемент на уровне компонента для блока PSMi, а не самостоятельное устройство, а внутренний ПКБ, который может быть заменен во время обслуживания без замены всей сборки модуля питания.

Модули питания Alpha i от FANUC - это активные передние блоки питания постоянного тока в системах привода Alpha i.

Они корректируют поступающее трехфазное питание переменным током, поддерживают общее напряжение магистрали постоянного тока и активно возвращают регенерированную энергию торможения от замедляющихся сервоосей обратно в питание переменным током.Проводка ПКБ является интерфейсным слоем между высоковольтным энергоотделом модуля и его электроникой управления.

Он несет сигнальные пути, защитные схемы и вспомогательное распределение энергии, от которого зависит работа модуля.

Эта плата представлена в нескольких вариантах блоков FANUC PSMi в классе ввода 200 VAC, включая A06B-6110-H006, A06B-6115-H006 и A06B-6140-H006.

Каждый из них представляет собой 5,5-киловатный модуль питания с восстановительной мощностью 200 ВАЦ в семействе приводов FANUC Alpha i.

Основные характеристики

Роль системы Alpha i PSMi

В системе привода FANUC Alpha i PSMi является единственной точкой соединения с основным источником питания переменного тока.

PSMi переводит трехфазный вход в регулируемую магистраль постоянного тока, обычно от 283 до 339 ВДК для модулей класса входа 200 ВАК, и поддерживает эту магистраль для подключенных усилителей.

Модули семейства A06B-6110-H006 имеют мощность 5,5 кВт, что ставит их в меньшую часть диапазона Alpha i PSMi.

Они подходят для систем привода с ограниченной общей нагрузкой на двигатель в одноосной или легкой двухосной конфигурации или для машин с двигателями, которые не требуют одновременного интенсивного ускорения.Более крупные машины используют более высокооцененные PSMi-устройства с различными проводками PCB.

A16B-2203-0640 - это внутренний PCB, который позволяет PSMi выполнять эти функции.

Удалите эту плату, и PSMi не сможет работать. Замените неисправную, и PSMi вернется к обслуживанию за долю затрат и времени, необходимого для получения полного модуля замены.

Регенерация энергии активный энерговозврат

Регенерация мощности является определяющей характеристикой Alpha i PSMi. Когда сервоось замедляется, мотор действует как генератор.

Кинетическая энергия движущихся частей машины и ротора двигателя преобразуется в электрическую энергию.

В PSMi активная передняя цепь на энергоблоке улавливает эту энергию и подает ее обратно в сеть питания переменного тока.

Эта регенеративная функция снижает потребление энергии в машинах с частыми циклами ускорения и замедления.

Он также устраняет тепловую нагрузку сопротивляющего торможения, что снижает температуру шкафа и тепловое напряжение на другие компоненты.

Проводка A16B-2203-0640 поддерживает эту регенеративную функцию как часть общей архитектуры схемы PSMi.

Он обеспечивает интерфейсные пути между активной фазой фронта и схемой управления модуля.

Оптические волоконные связи и обслуживание

Система привода Alpha i FANUC использует оптические кабели для связи между PSMi и модулями усилителей.

Волоконно-оптические соединения устраняют проблемы с заземлением, обеспечивают иммунитет от шума в электрически жесткой среде кабинета привода и позволяют длинные пробеги кабеля без деградации сигнала.

A16B-2203-0640 взаимодействует с этой архитектурой связи в рамках внутреннего дизайна PSMi.

Одна из примечательных особенностей обслуживания семейства Alpha i PSMi: вентиляторы охлаждения могут быть заменены без демонтажа модуля.

Неисправность вентилятора является распространенным способом отказа поля в компонентах кабинета привода.

A replaceable fan that can be swapped during scheduled maintenance — without disturbing the power connections or removing the module from the cabinet — significantly simplifies thermal maintenance on these units.

Путь обслуживания на уровне компонента

Замена проводки A16B-2203-0640 является ремонтом на уровне компонента. Это означает открытие корпуса PSMi и работу внутри модуля ∙ процедура, которая требует надлежащих мер предосторожности,соответствующие инструменты, и знакомство с оборудованием FANUC.

Перед открытием модуля основная силовая шина должна быть полностью разряжена.

Напряжение в автобусе постоянного тока сохраняется в течение нескольких минут после отключения, когда конденсаторы автобуса разряжаются.

Этот путь ремонта оправдан, когда силовая секция модуля PSMi и внешнее оборудование находятся в хорошем состоянии, а ошибка изолирована от проводки PCB.Неисправности, обычно связанные с проводкой ПКБ, включают сбои в управлении сигналом, сбои защитных цепей и сбои вспомогательного распределения питания.

Подтвердите, что ошибка в этой плате, прежде чем продолжать

Частые вопросы

Вопрос 1: PSMi показывает светодиодную сигнализацию, но нет ошибок в системе привода.

PSMi светодиодные сигнализации без неисправностей усилителя часто указывают на внутреннюю схему модуля питания, а не на систему привода.

Проводка ПКБ обрабатывает сигналы управления и защитные схемы, а неисправности в этих путях производят сигналы тревоги на уровне PSMi без необходимости запуска модулей усилителей.

Перед тем, как определить, является ли проводка пораженным компонентом, проверьте модель светодиода сигнализации с руководством по техническому обслуживанию Alpha i для определения категории неисправности.

Вопрос 2: безопасно ли открывать корпус PSMi для замены A16B-2203-0640 сразу после отключения питания?

Конденсаторы в ПСМИ сохраняют заряд в течение нескольких минут после отключения.

Wait until the DC bus voltage has discharged to a safe level — confirmed by measuring across the DC bus terminals with an appropriately rated voltmeter — before opening the module or handling internal components.

Не полагайтесь только на прошедшее время; всегда измеряйте.

Вопрос 3: В каких конкретных вариантах блока PSMi установлен A16B-2203-0640?

Данный ПКБ проводки установлен в модулях питания FANUC Alpha i PSMi мощностью 5,5 kW и 200 VAC: A06B-6110-H006, A06B-6115-H006 и A06B-6140-H006.

Всегда подтверждайте спецификацию конкретного блока на этикетке модуля перед поставкой заменяющих ПХБ.

Вопрос 4: Может ли A16B-2203-0640 быть отремонтирован вместо замены?

Поврежденные пассивные компоненты, неисправные защитные устройства и коррозионные контакты соединителей потенциально ремонтируемы.

Ошибки, связанные с патентованными интегральными узлами FANUC или поврежденными следами PCB, не могут быть.

Доска с пожаром или повреждениями арки из-за сбоя питания должна быть заменена, а не отремонтирована ¢ целостность подложки не может быть принята после таких событий.

Вопрос 5: После замены проводки ПКБ, требуется ли PSMi какая-либо настройка параметров или инициализация?

ПКП проводки PSMi не имеет параметров контроллера таким же образом, как модуль памяти CNC.

После установки подтвердите, что модуль заряжается чисто без светодиодных сигналов тревоги и что напряжение постоянного тока достигает нормального регулируемого уровня при включении системы привода.

Проверка правильной связи CNC с приводом через оптоволоконную связь. Не требуется процедура загрузки программного обеспечения, эквивалентная перезагрузке модуля FROM.
