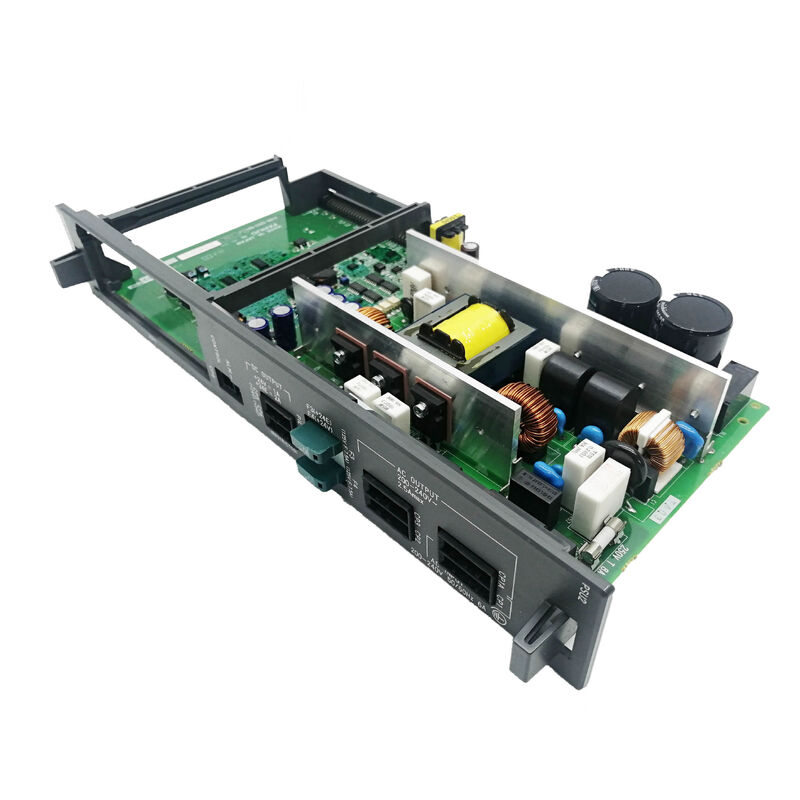

FANUC PCB для сервоусилителя A16B-2203-0454

A16B-2203-0454 FANUC Alpha SVM1-130 Корпорация питания и проводки A06B-6096-H106 / 130A Одноосевая / FSSB / 16i21i

A06B-6096-H106 ¢ Альфа-сервомодуль SVM1-130

Руководство сервоусилителя GE Fanuc Alpha (B-65165E/02) подтверждает:A16B-2203-0454 - это панель проводки для одноосевого сервомодуля серии Alpha FANUC A06B-6096-H106 SVM1-130 с максимальной мощностью тока 130AЭто одноосновный привод высокого тока, обслуживающий самые требовательные сервооси в больших станках с ЧПУ.

SVM1-130 представляет собой сервомодуль шириной 90 мм с тем же физическим форматом, что и двухосевые модули SVM2 этой серии,но сконфигурированы как одноосевое приводное устройство для концентрации всей мощности тока на одной сервоосе с высоким спросом.

Основные характеристики

SVM1-130

SVM1-130 предназначен для больших машинных приложений

Оси центра тяжелой обработки:Большие горизонтальные станки с тяжелыми поддонами и большими массами колонн или слайдов требуют высокого сервотока для поддержания точности позиционирования при комбинированных нагрузках гравитационной и режущей сил.

Моторные приложения:SVM1-130 подтверждается для питания сервомоторов FANUC Alpha в классах a22/3000 и a30/3000 ¢ высокопроизводительных сервомоторов, используемых в самых требовательных приложениях оси станков с ЧПУ.

Большой центр поворота Z-ось:Основная ось Z тяжелой станковой станки с большим седлом или массой столба инструмента может потребовать мощности 130A SVM1-130 для адекватных показателей сервоустройства.

Сценарии применения

Неисправность в панели питания SVM1-130:Сервомодуль FANUC Alpha SVM1-130 на большом обрабатывающем центре развивает внутренние сбои на уровне ПКБ ∙ IGBT-транзисторы испытывают здоровье, но приводы не реагируют правильно.Идентификация кабельной/энергетической панели A16B-2203-0454Замена восстанавливает правильное направление внутреннего сигнала сервомодуля.

Улучшение HRV3:A facility upgrading a Series 16i/18i/21i machine tool to HRV3 servo control replaces the A06B-6096-H106 board set — A16B-2203-0454 (wiring board A16B-2203-045X) paired with A20B-2100-054X (control card) to complete the HRV3 configuration.

Частые вопросы

Вопрос 1: Как я могу проверить, что A16B-2203-0454 является правильной панелью проводки для моего SVM1-130?

Определите сервомодуль по его передней табличке если на ней написано A06B-6096-H106, A16B-2203-0454 является подтвержденной панелью проводки.Руководство по сервоусилителю GE Fanuc Alpha B-65165E/02 прямо подтверждает это задание. Также читайте этикетку на самой установленной панели проводки.

Вопрос 2: В чем разница между стандартной картой управления (A16B-2202-0790) и версией HRV3 (A20B-2100-0542)?

A16B-2202-0790 - это стандартная сервокарта управления Alpha для SVM1-130.более ранний вариант) - это карта управления с возможностью HRV3, обеспечивающая серво-алгоритм FANUC High Response Vector Control 3, обеспечивающий более быстрый ответ на ток и улучшенную точность позиции.При использовании HRV3 и панель проводки (A16B-2203-045X) и карты управления (A20B-2100-054X) должны быть одновременно вариантами HRV3 не смешивать стандартные и HRV3 панели.

Q3: Какие сервосигнализаторы указывают на сбой на панели проводки A16B-2203-0454 или на сбой на транзисторе IGBT?

Неисправности IGBT-транзисторов вызывают обнаруженную сигнализацию о перетоке или перетоке (SV-сигнализация 9 или аналогичная), обычно сразу после включения привода.Неисправности кабельной панели могут проявляться как сбои в приводе шлюза (транзисторы не переключаются, несмотря на здоровое питание), аномалии обратной связи тока или нерегулярное поведение сигнализации, несмотря на здоровые транзисторы IGBT, подтвержденные статическим испытанием.Если транзисторы IGBT проходят испытание статического сопротивления, но привода все еще неисправности на включить, A16B-2203-0454 - следующий диагностический фокус.

Вопрос 4: Какие меры предосторожности применяются перед доступом к A16B-2203-0454 внутри A06B-6096-H106?

Выключите и блокируйте питание от сети. Автобус SVM1-130 DC работает примерно на 280 ∼325 Вт постоянного тока от ввода 283 ∼325 Вт переменного тока. Это напряжение сохраняется после удаления от сети.Проверьте, что шина постоянного тока ниже 30В с помощью калиброванного вольтметра перед доступом к внутренним платам. Управляйте A16B-2203-0454 антистатическим запястным ремнем на защищенной от ESD поверхности.

Вопрос 5: Требуется ли замена A16B-2203-0454 повторным вводом параметров сервоустройства?

Параметры серво находятся в памяти параметров CNC, а не в панели проводки сервомодуля.CNC загружает параметры сервопривода во время запуска. Проверьте правильный сервоотказ на оси при низкой скорости перед возвращением машины в производство.
