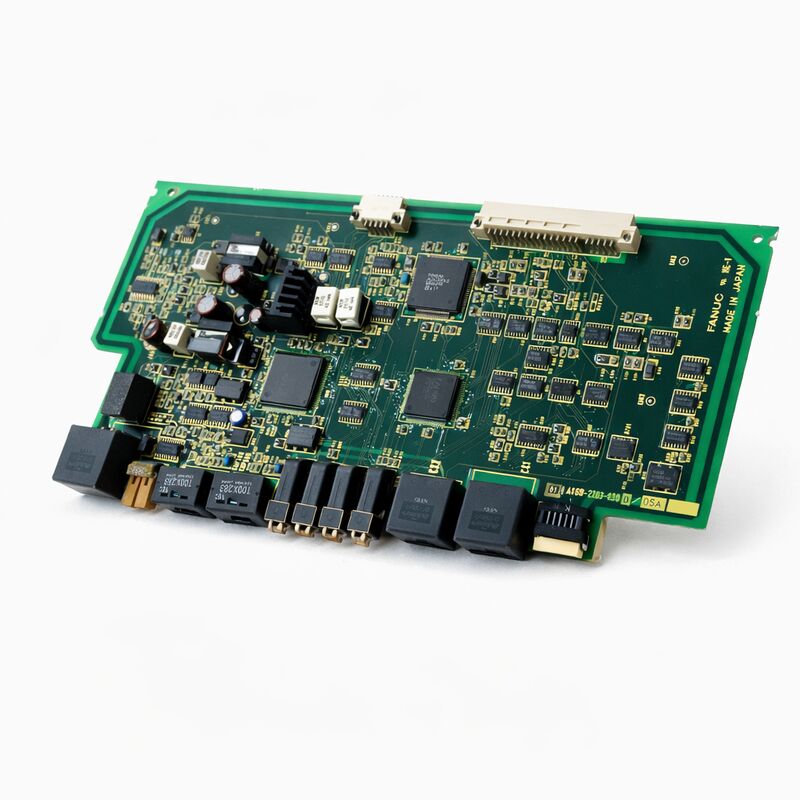

FANUC A16B-2203-0300 ПЛАТА интерфейса A16B22030300 A16B-22O3-O3OO

FANUC A16B-2203-0300∙ Alpha Series SVM1-240 Сервоусилители для A06B-6096-H107, A16B-2203 Высокоскоростной одноосевой панель питания, Япония

Обзор

ВFANUC A16B-2203-0300является панель электропередач для серии Alpha SVM1-240 the 240A пиковый ток одноосевого сервоусилителя в серии FANUC A06B-6096 Alpha.

При пике 240 ампер SVM1-240 является одним из самых мощных одноосевых сервоприводов в поколении Альфа,предназначенные для сервомоторов, которые должны производить очень высокий крутящий момент на крупных осях в тяжелых центрах обработки, портовые головки, большие вращающиеся столы и другие высокомощные приложения, где небольшие сервомоторы просто не могут обеспечить требуемый крутящий момент.

Семейство плат A16B-2203 в целом охватывает панели проводки для широкого спектра сервоусилителей серии Alpha.

Семейство охватывает от плат малого тока для компактных сервоосей до плат высокого тока, таких как A16B-2203-0300 для конфигурации 240A.

Каждая плата в семействе имеет размеры и номинальные значения для конкретного диапазона тока соответствующего модуля усилителя, резисторы для обнаружения тока, схемы привода ворот, пути тока шины,и тепловой конструкции всех масштаба с номинальным током.

Поколение усилителей серии A06B-6096 Alpha занимает особое место в истории сервоприводов FANUC это поколение Alpha (non-i), которое предшествует Alpha i (A06B-6114, -6124,-6127 серии).

A06B-6096 служил высокопроизводительным сервоусилителем для поколений FANUC CNC, которые включали серии 16B / C, 18B / C, 21B, 15B и раннюю серию i,в период перехода FANUC от аналоговых интерфейсов типа A/B к цифровому интерфейсу FSSB (Fiber-optic Serial Servo Bus).

SVM1-240, с его интерфейсом FSSB, представляет собой верхний конец серии Alpha.

Основные характеристики

Функция панели проводки в архитектуре SVM1-240

Внутри модуля A06B-6096-H107 SVM1-240, панель проводки A16B-2203-0300 обрабатывает все функции, которые включают большие токи, высокие напряжения,и физическое соединение между электроникой привода и двигателем и питанием:

Подключение магистрали постоянного тока:Общая магистраль постоянного тока из PSM (модуля питания) поставляет ректифицированное 300В постоянного тока в модули SVM1.

Доска проводки заканчивает это связь автобуса, распределяя напряжение автобуса постоянного тока на IGBT транзисторный мост, который переключает ток двигателя.

При максимальной номинальной мощности 240 А маршруты потока на этой плате должны нести существенные мгновенные токи. Медные следы и соединения шины автобуса соответствуют размеру.

IGBT-привод:Транзисторы IGBT в силовой секции SVM1-240 являются фактическими переключателями, которые контролируют ток двигателя.

На панели проводки расположены схемы управления шлюзами, изолированные разъемы управления шлюзами, которые принимают сигналы управления шлюзами низкого уровня с панели управления и преобразуют их в высоковольтные.импульсы высокого тока, необходимые для надежного переключения больших IGBT.

Изоляция между низковольтными сигналами панели управления и высоковольтными схемами привода ворот имеет важное значение для безопасной работы.

Ощущение тока:Доска проводки содержит элементы датчиков тока (обычно шунтовые резисторы или датчики эффекта Холла), которые измеряют фактические токи фазы двигателя.

Эти измерения возвращаются в серво-алгоритм панели управления, который использует их для закрытия текущей петли управления.

При пике 240 А точность обнаружения тока имеет решающее значение. Ошибки в обратной связи тока напрямую приводят к ошибкам в управлении крутящим моментом и могут поставить под угрозу стабильность сервосплаты.

Выходные терминалы двигателя:Соединения моторной фазы (U, V, W) заканчиваются на панели проводки.

Эти терминалы рассчитаны на полный номинальный ток и включают необходимую изоляцию от логических цепей и шасси.

Двигатели серии Альфа высокого тока ∙ Приоритеты обслуживания

SVM1-240 приводит в действие крупноосевые сервомоторы, которые являются физически тяжелыми, термоемкими и механически соединенными с крупными конструкциями машин.Поддержание этих приводов требует внимания к факторам, которые имеют большее значение при высоком токе, чем при низком токе.

Термоуправление:Работа с высоким током генерирует значительное тепло в модулях IGBT.

SVM1-240 опирается на водоотведение и во многих установках на вентилятор принудительного охлаждения воздуха.ускорение старения IGBT и конденсатора и в конечном итоге вызывает тепловое отключение.

Периодический осмотр и замена вентилятора (как правило, рекомендуется каждые 3-5 лет в зависимости от рабочего времени) является стандартным техническим обслуживанием для SVM1-240 и связанных с ним высокоточных приводов.

Старость конденсатора:Конденсаторы постоянного тока в секторе питания SVM1-240 и конденсаторы фильтра на самой панели проводки возраст со временем.что уменьшает их способность сглаживать напряжение магистрали постоянного тока при быстрых изменениях тока.

Симптом в работе - увеличение колебания магистрали постоянного тока, которое может вызвать сигнализацию о перенапряжении во время высокомоторных переходов.

Замена конденсатора в рамках планируемого капитального ремонта является стандартным подходом для приводов, которые были в эксплуатации более 10 лет.

Проверка соединения:При пике 240 А плохие соединения производят локальное нагревание, которое может вызвать углерождение, окисление и в конечном итоге тепловой сбой точек соединения.Периодический осмотр и ретроквитинг соединений с решеткой и терминалов двигательной фазы является важной практикой технического обслуживания..

Частые вопросы

Вопрос 1: SVM1-240 запускает сигнализацию IPM при сильном ускорении.

Силовая сигнализация IPM (Intelligent Power Module) при сильном ускорении может быть вызвана несколькими причинами.

Во-первых, проверьте, является ли сигнализация перенапряжением или перенапряжением ∙ код сигнализации различает между ними.

Перенапряжение при ускорении указывает на то, что заказанное ускорение превышает номинальные пределы двигателя и привода, или у двигателя есть проблема с обмоткой, вызывающая чрезмерное притяжение тока.Сверхтемпература при ускорении указывает на недостаточное охлаждение.

Истинная неисправность IPM (выдутый транзисторный модуль) представляет собой немедленную тревогу даже при легкой нагрузке.

Доска проводки является подозрительной в первую очередь, когда сигнализация IPM возникает при нагрузках, значительно ниже номинальной мощности, и другие причины были устранены.

Вопрос 2: Можно ли использовать A16B-2203-0300 с SVM1-360 (A06B-6096-H108)?

No A16B-2203-0300 - это панель проводки для SVM1-240 (A06B-6096-H107).

Эти платы отличаются по своей конфигурации IGBT, калибровке датчика тока и тепловой конструкции.

Использование панели -0300 в приложении -0301 (или наоборот) приведет к неправильному обнаружению тока, неправильным ограничениям тока и потенциально небезопасной работе.

Всегда сопоставляйте панель проводки с конкретным обозначением модуля усилителя.

Вопрос 3: Контрольная панель (A20B-1006-0485) в SVM1-240 работает, но панель проводки не работает. Можно ли заменить только панель проводки?

Да, при условии, что модуль усилителя может быть демонтирован для отдельного доступа к панели проводки.

SVM-модули серии FANUC Alpha предназначены для того, чтобы позволять самостоятельно обслуживать панель управления и панель проводки. Две панели соединяются через известные разъемы и физически отделяются.

The wiring board replacement requires working on the power section (which retains stored energy in the DC bus capacitors even after power-off — always verify the DC bus is fully discharged before touching any components on the wiring board).

Для этой процедуры привлекать обслуживающий персонал, обученный FANUC, если не установлена внутренняя способность.

Вопрос 4: После замены панели проводки A16B-2203-0300 ось работает, но крутящий момент, кажется, уменьшился.

Снижение крутящего момента после замены кабельной платы обычно является проблемой токовых чувствительных элементов на заменной плате может иметь слегка иную калибровку, чем оригинал.

Алгоритм сервоуправления использует обратную связь тока для закрытия петли управления крутящим моментом, и если обратная связь выше фактического тока (обычное направление ошибки калибровки),алгоритм ограничивает ток преждевременно, чтобы избежать очевидного перенапряжения.

Проверьте параметр калибровки текущего датчика в ЧПУ для этой оси и, если необходимо, выполните процедуру калибровки текущей петли, описанную в руководстве по техническому обслуживанию серии Alpha.

Вопрос 5: SVM1-240 используется уже 15 лет. Следует ли активно заменять панель проводки, даже если не возникла никакая тревога?

Проактивная замена пятнадцатилетних панелей привода оправдана для критически важных производственных осей, где непланированные простои дорого стоят.

В этом возрасте электролитические конденсаторы на панели проводки, вероятно, деградируют, их емкость уменьшилась, а их ESR увеличилась из-за теплового цикла.

Вместо ожидания сбоя, планируемый капитальный ремонт во время запланированного обслуживания ∙ замена как кабельной панели, так и конденсаторов, очистка водоотвода, замена охлаждающего вентилятора,и проверяя все соединения возвращает привода к почти новой надежности.

Специализированные ремонтные центры FANUC предлагают услуги по капитальному ремонту кабельных панелей, которые включают замену конденсатора, экономически эффективную альтернативу замене всей панели.
