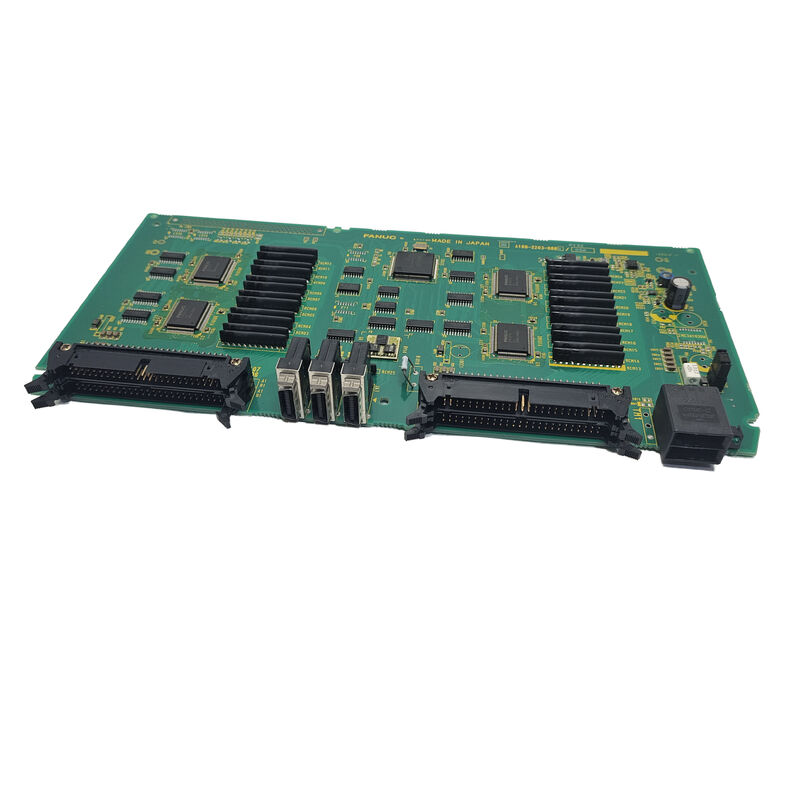

Интерфейсная плата Fanuc A16B-2203-0200 A16B22030200 A16B-22O3-O2OO

A16B-2203-0200. FANUC A16B-2203 серия ПКБ ¢ Интерфейс CNC / Промышленная автоматизация / Япония

A16B-2203-020x ️ В рамках универсальной серии

Нумерация A16B-2203 охватывает широкий спектр типов досок на протяжении всех поколений продуктов FANUC.Группа 02xx в этой серии расположена в отдельной функциональной зоне, отделенной от плат ввода/вывода 01xx (ввода/вывода типа C для серии 0-C), серво- и спиндовые кабели 05xx_07xx (внутренние компоненты усилителя αis/αi) и панели управления силовыми установками и роботами 08xx_09xx.

Платы в диапазоне A16B-2203-02xx выполняют специальные функции интерфейса или управления в рамках архитектуры FANUC CNC и автоматизации.Руководство по техническому обслуживанию FANUC серии 0-C/0-D (GFZ-61395E/06) ссылается на диапазон A16B-2203-020x в связи с картами интерфейса сервооси:

A16B-2203-0020:4-осевая сервоинтерфейсная карта (интерфейс типа B, 1-я и 2-я оси,3-я и 4-я оси) для серии 0-C CNC обеспечивающих соединение сервооси между главной панелью CNC и сервоусилителями для до четырех управляемых осей.

A16B-2203-0021:2-осевой вариант в том же семействе сервоинтерфейсных карт для серии 0-C.

A16B-2203-0200 находится в этой же числовой зоне, выполняя определенную функцию интерфейса в системе FANUC, в которой он установлен.

Основная информация о продукте

Интерфейсные платы серии 0-C ∆ Принципы проектирования

Семейство A16B-2203-02xx работает в рамках аппаратной архитектуры серии 0-C и связанного с ней поколения CNC. Эти системы CNC используют модульную архитектуру карт, где:

Карты интерфейсов осиподключить главный процессор ЧПУ к приводам сервоусилителя

Сигнальные панели маршрутизацииагрегировать и распределять сигналы управления между внутренней шиной ЦНК и подключенным аппаратным обеспечением, гарантируя, что команды от основного процессора достигают правильных плат назначения без конфликтов.

Специализированные ПКБ интерфейсовобеспечивают аппаратно-специфические соединения для определенных функций станков-инструментов или протоколов связи, специфичных для поколения серии 0-C.

A16B-2203-0200 выполняет свою определенную роль в этой архитектуре, подтвержденную его этикеткой, установленной в специальной системе CNC.

Сценарии применения

Замена панели интерфейса CNC:Система FANUC CNC создает неисправность, прослеживаемую до доски A16B-2203-0200. Доска идентифицируется по номеру ее детали, замена поставляется, и функция системы восстанавливается.

Запасная инвентарь для обслуживания:Установка, работающая с оборудованием FANUC CNC с платами A16B-2203-0200, поддерживает запасную, чтобы обеспечить быстрое реагирование на сбой платы.

Частые вопросы

Вопрос 1: Как я могу подтвердить, что A16B-2203-0200 является правильной платой для моей системы FANUC?

Читайте номер части на этикетке установленной платы. Если он гласит A16B-2203-0200, это подтвержденная замена.Сравнение с перечнем запасных частей в руководстве по техническому обслуживанию FANUC для применимой модели с ЧПУ.

Вопрос 2: Относится ли A16B-2203-0200 к панелям В/В типа C (A16B-2203-0110/0111)?

Нет. Планы ввода/вывода типа С находятся в диапазоне A16B-2203-01xx (0110, 0111, 0112).Только серийный номер не указывает на ту же функцию.; конкретный номер части в серии определяет функцию.

Вопрос 3: Требуется ли замена A16B-2203-0200 изменениями конфигурации CNC?

Интерфейсные платы, которые передают сигналы без хранения конфигурационных данных, обычно не требуют изменений после замены.Планы, которые содержат конфигурацию адресов или настройки оборудования, могут требовать конфигурации после замены. Подтвердить с применяемой документации по техническому обслуживанию FANUC.

Вопрос 4: Какие меры предосторожности в отношении ESD применяются к A16B-2203-0200?

Используйте заземленный антистатический запястье на ESD-безопасной рабочей поверхности. Хранить и транспортировать в антистатической упаковке. полностью выключить CNC перед доступом к любым внутренним платам.ИС с конструкцией SMD на панелях серии A16B-2203 чувствительны к ESD.
