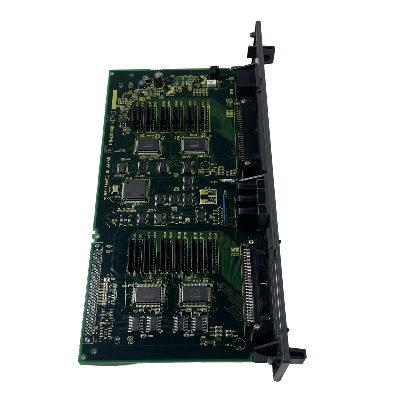

Fanuc A16B-2203-0110 Мемориальная плата A16B22030110 A16B-22O3-O110

A16B-2203-0110∙ FANUC Zero-C C7 I/O PCB 104DI / 72DO / поверхностная установка / 0-C / 0-D / 0-F / суперседе A16B-1212-0220

C7 Полностью определенный I/O Board

A16B-2203-0110 - C7 Его 104 цифровых входов и 72 цифровых выходов представляют собой полное дополнение I / O для полностью оборудованного серии 0-C CNC станка.

104 цифровых входовобложка: блокировка двери машины, ограничительные переключатели оси (обход и эталонное положение), ориентация шпинделя завершена, кодирование положения журнала инструментов, подтверждение гидравлического давления,датчик уровня хладагента, застегнутый или не застегнутый, подтверждение хвостовой части, датчики положения поддонов, контакты выбирателя режима панели оператора, этапы отмены скорости питания, этапы отмены скорости шпинда,аварийное наблюдение за цепочкой остановок, и все сигналы завершения вспомогательных функций.

72 цифровых выходаприводы: реле насоса охлаждающей жидкости, гидравлический старт насоса, контактёры для запуска/направления шпинделя, соленоиды для снятия тормозов оси, соленоиды для блокировки дверей, реле для продвижения/втягивания журналов инструментов, соленоиды для зажимания колпаков;Реле с подшипником для подшипников, индикаторные лампы (активный цикл, охлаждающая жидкость включена, сигнализация, запуск шпинделя) и все выходы реле M-кода.

Для сложных машин, особенно тех, которые имеют автоматическую смену инструментов, системы поддонов или многочисленные вспомогательные функции, полная емкость 104/72 C7 является правильной спецификацией.

Основные характеристики

Поверхностная горка

A16B-2203-0110 является "версией поверхностного монтажа полного выхода ввода C7" - его конструкция полностью SMD (Surface Mount Device).который DNC Electronics подтверждает как более старую версию "не поверхностного монтажа".

Переход от не-SMD к строительству SMD привел к:

• Более высокая плотность компонентов на одной и той же площади доски
• Улучшенное сопротивление вибрациям для удаления соединения сварки через отверстие
• Лучшая пригодность для автоматизированного производства

A16B-2203-0110 - это плата C7 текущего поколения, устанавливаемая на машины "позднего поколения 0-C-контролей", построенные по мере созревания аппаратного обеспечения 0-C. Более ранние машины 0-C могут нести A16B-1212-0220.

Сценарии применения

Замена платы C7 из центра обработки 0-MC:В обрабатывающем центре FANUC 0-MC с автоматическим механизмом смены инструментов используется плата A16B-2203-0110 C7 для полного интерфейса 104/72.Обмен на проверенный A16B-2203-0110 восстанавливает полную функцию В/В.

Стержень с двумя башнями 0-TD:Двойной башенный 0-TD CNC токарный станк с двумя башенками и гидравлическим колпаком использует плату C7 104 входа вмещают полный набор сигналов от обоих кодеров позиции башен, гидравлических датчиков,и панель оператора.

Частые вопросы

Вопрос 1: Может ли A16B-2203-0110 непосредственно заменить A16B-1212-0220 на старом 0-C-машине?

Оба являются платами В/В C7 (104/72 DI/DO) и имеют одинаковое функциональное положение.A16B-2203-0110 "поздние версии входной/выходной карты C/D, оснащенной управляющими устройствами 0C последнего поколения" и A16B-1212-0220 - более старая версия без SMDВ большинстве 0-C приложений A16B-2203-0110 может заменить A16B-1212-0220, но в обменной записке FanucWorld говорится:"БИРАНКА ДОЛЖНА БЫТЬ A16B-2203-0110" meaning exchange credit programs require matching board numbers (программы обмена кредитами требуют соответствия номеров досок)Для стандартной замены подтвердите аппаратную совместимость с конкретной документацией машины.

Вопрос 2: Каковы обозначения соединителей на A16B-2203-0110?

A16B-2203-0110 использует разъемы Honda M18, M1, M20 (DI/DO) и M2, M19 (выходы).Полный набор разъемов для конфигурации 104/72 C7 подтвержден в руководстве по подключению оборудования FANUC серии 0-C/0-D.

В3: работает ли A16B-2203-0110 как на 0-C, так и на 0-D системах CNC?

Да. "Запуск управления O-C или конфигурации O-D, O-F, в которой этот интерфейс ввода/вывода между NC и MC". DNC Electronics подтверждает совместимость с 0-MD, 0-TD, 0-TTD, 0-MF, 0-TF,и 0-TTF конфигурации .
