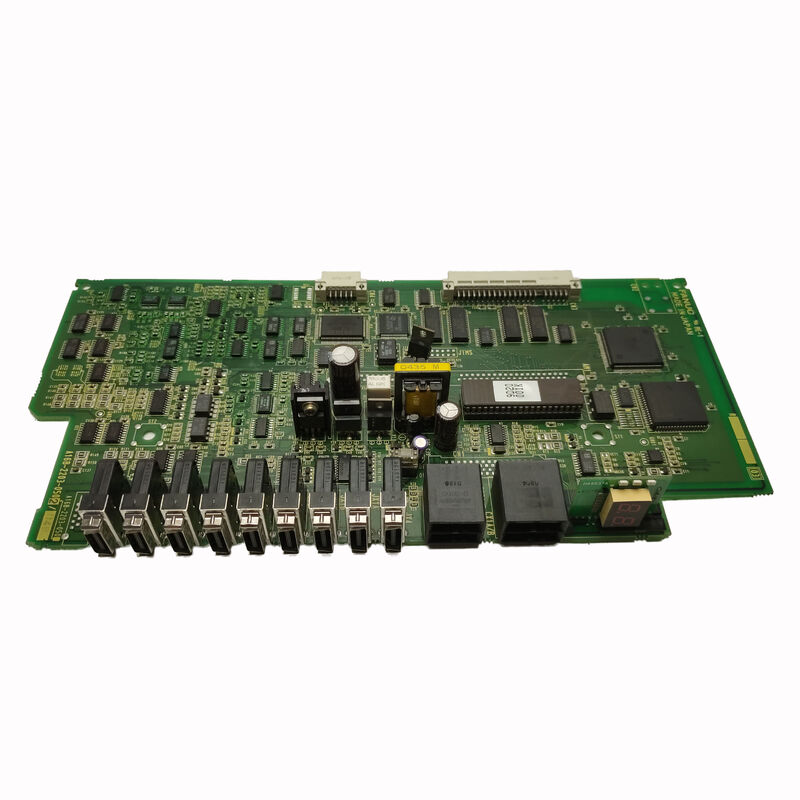

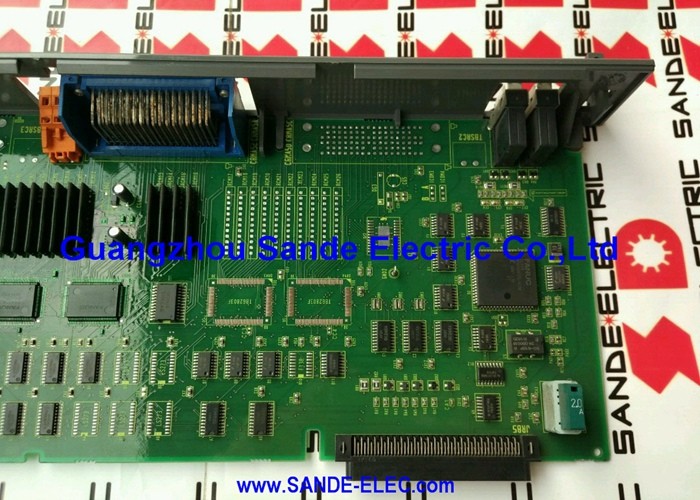

FANUC SERVO BOARD A16B-2203-0090 A16B22030090 A16B-22O3-OO9O

FANUC A16B-2203-0090∙ Робомониторный ПКБ ∙ Серия A16B-2203, Система мониторинга и управления для FANUC CNC и роботизированных контроллеров, Серия 16/18/21, Япония

Обзор

ВFANUC A16B-2203-0090носит обозначение "ROBO" - маркер в номенклатуре PCB компании FANUC, который идентифицирует платы, связанные с линией продуктов FANUC для управления роботами и интеграции роботов-CNC.

Серия A16B-2203 охватывает ряд специализированных панелей управления и интерфейсов: панели питания для контроллеров роботов (A16B-2203-0370 для R-J3iB, A16B-2203-0910 для R-30iA/R-30iB),панели управления осью и расширительные панели В/В, панели интерфейса DeviceNet (A16B-2203-0190) и панели мониторинга / управления, такие как A16B-2203-0090. Каждая плата в серии выполняет определенную функцию в рамках более крупной архитектуры системы управления.

Роль ПКБ монитора ROBO отличается от роли главной платы процессора.

где главный процессор выполняет программу CNC или робота, управляет сервоуправлением и управляет лестницей PMC,панель монитора выполняет функции наблюдения и управления на уровне системы слой электроники, ответственный за знание того, что система работает в пределах ожидаемых параметров, сообщая состояние подключенным модулям и внешним системам мониторинга, и сигнализируя о условиях, требующих вмешательства технического обслуживания, прежде чем они станут неисправностями при остановке машины.

В робототехнике и робото-связанных CNC-приложениях,Мониторинг состояния системы приобретает особое значение, поскольку последствия невыявленной неисправности могут быстро распространяться через скоординированную ячейку робота-машины..

Продолжающий работать робот с нарушенной схемой безопасности или CNC, продолжающий работать с неисправной функцией мониторинга положения, может вызвать повреждение инструмента, обломки деталей,или в тяжелых случаях инциденты безопасности.

Монитор PCB является частью уровня обнаружения системы, имеющего отношение к безопасности;Вот почему его сбой обычно генерирует сигнализацию, которая останавливает работу, а не позволяет системе продолжать в состоянии деградации..

Основные характеристики

Серия A16B-2203 ∙ Понимание семьи

Серия пластин A16B-2203 является одной из самых функционально разнообразных семейств пластин в каталоге деталей FANUC. The -2203 prefix identifies boards from a common era and physical standard in FANUC's PCB architecture — typically the Series 16/18 through early i-series generation — but the last four digits distinguish widely different functions:

-0090 (эта доска):Монитор ROBO PCB

-0110:Дополнительный сервоуправляющий модуль или интерфейсный модуль

-0190:DeviceNet I/F PCB ‡ интерфейс связи полевой шины для контроллеров роботов.

-0200:Интерфейс ПЛК ПКБ ∙ ввод/вывод машины и интеграция ПЛК.

-0291:Графический контроллер на ПКБ

-0370:Устройство питания для контроллеров роботов R-J3iB.

-0910:Устройство питания для контроллеров роботов R-30iA/R-30iB.

This diversity means that a part number in the A16B-2203 series tells you the board is from a specific FANUC hardware generation but says little about its function without looking at the last four digits.

При поиске запасной продукции A16B-2203-0090,Необходимо использовать точный номер детали. Другие варианты A16B-2203 с поверхностно схожими номерами - это совершенно разные доски с разными функциями., различные разъемы и различные требования к установке.

Светодиодные индикаторы ∆ Диагностическое значение на лицевой панели

Одной из наиболее практически полезных особенностей A16B-2203-0090 является ее массив светодиодных индикаторов состояния.

В архитектуре системы управления FANUC,Диагностические светодиоды на отдельных панелях служат первой линией технического обслуживания, прежде чем подключить любое испытательное оборудование или получить доступ к программным диагностическим экранам CNC, инженер по техническому обслуживанию может наблюдать за состояниями светодиодов на отдельных панелях, чтобы определить, какая часть системы здорова, а какая имеет неисправность.

Светодиодные лампы ПКБ монитора ROBO обычно указывают:

Состояние питания:Подтверждение того, что внутренние рельсы питания панели (+5V, ±15V) соответствуют спецификации.Светодиод темной мощности при включении системы указывает на неисправность питания на уровне платы , взорванный предохранитель или поврежденный источник питания.

Состояние сообщения:Указывает состояние связи панели данных с другими модулями. мигающий или выключенный светодиод связи при работе системы указывает на сбой связи автобуса, который может быть на этой панели,на приемном модуле, или на заднем плане, соединяющих их.

Статус тревоги:Один или несколько светодиодов, которые загораются, когда панель обнаружила состояние ошибки в схемах, которые она контролирует.постоянный или мигающий .

Эти светодиодные состояния в сочетании с кодами тревоги, отображаемыми на панели управления CNC,позволить опытному инженеру по техническому обслуживанию определить, где находится неисправность на конкретной плате или схеме, прежде чем какой-либо модуль будет удален или заменен.

Неудачи в диагностике, связанные с A16B-2203-0090

При сбое ПКБ-монитора ROBO система обычно генерирует коды тревоги в категориях, которые относятся к мониторингу состояния системы, межмодульной связи или конкретным схемам мониторинга безопасности.

Проблема в диагностике заключается в том, что эти категории сигнализации могут также быть вызваны неисправностями в других частях системы - неисправным соединением, плохим контактом на заднем плане,или проблема с питанием может имитировать сбой панели монитора.

Систематический диагностический подход заключается в следующем: сначала убедитесь, что напряжение питания в разъемах платы корректно; затем убедитесь, что все соединители надежно соединены и все кабели правильно установлены.

Если питание и соединения подтверждены как правильные, а сигнализация сохраняется, замените A16B-2203-0090 на хорошо известную доску (если она доступна), чтобы подтвердить, что ошибка движется с доской.Доска подтверждена как неисправная..

Если ошибка остается, проблема в другом месте в системе.

Частые вопросы

Вопрос 1: Какие коды сигнализации на контроллере CNC или роботе конкретно указывают на неисправность A16B-2203-0090?

Конкретные коды сигнализации зависят от поколения контроллера CNC или робота, в котором установлена плата.

В системах FANUC серии 16/18 CNC сигнализация на уровне системы в серии 900 (парность DRAM, парность SRAM,Системная ошибка) или специфические сигналы тревоги, связанные с монитором в серии 300-400, могут быть связаны с неисправностями панели монитора..

Управляющий робот (R-J2 или R-J3 поколения) генерирует сигналы тревоги SRVO (серво) или SYST (система) категории для сбоев в схемах монитора.

Проконсультируйтесь в руководстве по техническому обслуживанию для конкретного поколения контроллера, чтобы определить коды сигнализации, связанные с неисправностями панели монитора, и сопоставить их со состояниями светодиодов на самой панели.

Вопрос 2: Можно ли отремонтировать A16B-2203-0090, или единственный вариант - заменить?

Ремонт на уровне компонента в принципе возможен ̇ плата не является непоправимо сложной ̇, но практическая осуществимость зависит от режима отказа.Если отказ является неисправным дискретным компонентом (регулятор напряжения), логический интерфейс, пассивный компонент), которые могут быть идентифицированы и заменены соответствующим оборудованием для переработки SMD, ремонт возможен.

Если повреждение связано с повреждением многослойных внутренних следов платы (в результате перенапряжения или физического повреждения), ремонт становится практически невозможным.где это возможно, ремонт панелей серии A16B-2203.

Обменные услуги (получение отремонтированного испытанного устройства в обмен на неисправную плату) являются наиболее распространенным способом обслуживания для этой части.

Вопрос 3: Используется ли A16B-2203-0090 только в машинах с ЧПУ или только в приложениях, связанных с роботом?

Обозначение "ROBO" указывает на основной контекст применения платы FANUC's robot controller and robot-CNC integration product line.

Однако некоторые системы FANUC CNC, которые включают функции координации робота (например, многоосевые системы CNC с интегрированным управлением осью робота), также используют доски из семейства ROBO.

Окончательный ответ на любую конкретную машину находится в списке деталей этой машины или в руководстве по подключению оборудования, если A16B-2203-0090 указан как часть конфигурации этой машины,это правильная доска независимо от того, является ли машина чистым CNC, робот, или гибридная система.

Вопрос 4: Сколько светодиодных индикаторов есть на A16B-2203-0090 и какое их диагностическое значение?

Точное количество и маркировка светодиодных индикаторов варьируются в зависимости от пересмотра панели, но панели мониторов серии A16B-2203 обычно содержат от 4 до 12 светодиодов, охватывающих состояние питания, состояние связи,и указание неисправности.

Позиции светодиодов и их значения задокументированы в приложении к руководству по техническому обслуживанию контроллера, в котором описано физическое расположение ПКБ.

Наиболее непосредственно полезными светодиодами являются индикаторы хорошей мощности. Если любой светодиод питания выключен при включении системы, не требуется диагностика программного обеспечения; ошибка заключается в энергосберегающей схеме платы.

Вопрос 5: Система работает нормально, когда холодно, но генерирует сигнализацию на панели мониторов после нагрева.

Temperature-dependent faults that appear after warm-up and clear when the system cools down point to a thermally marginal component on the board — typically an electrolytic capacitor with increased ESR at operating temperature, полупроводниковое соединение, которое течет при горячем состоянии, или сварное соединение с микро трещиной, которое открывается при тепловом расширении и закрывается при охлаждении.

Этот режим отказа характерен для устаревшей или подвергнутой стрессу ESD доски, приближающейся к концу надежного срока службы.

The temporary workaround (allowing the system to cool before restarting) is not a maintenance solution — the board should be replaced before the thermally-induced fault becomes permanent and causes unplanned downtime in production.
