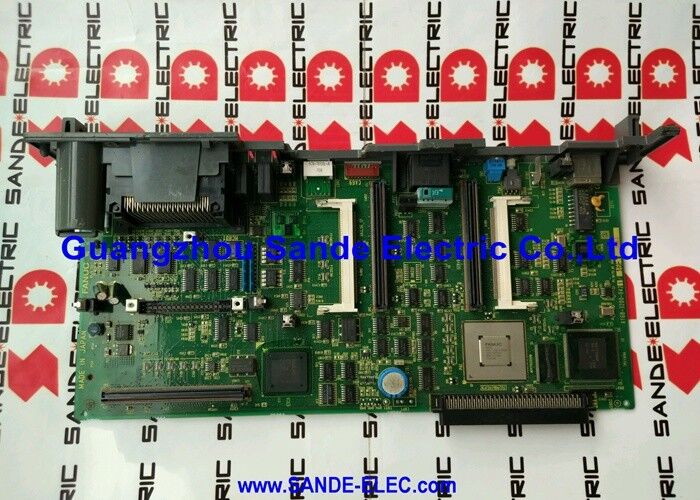

Модуль сигнализации Fanuc A16B-2203-0033 A16B22030033 A16B-22O3-OO33

А16Б-2203-0033 | Плата вспомогательного ЦП FANUC серии 18, вариант 2 — 4 дополнительных оси/выделенный вспомогательный ЦП/независимая обработка осей

Плата дополнительного процессора — независимая обработка дополнительных осей

Критическая разница между A16B-2203-0033 и A16B-2203-0031 заключается во встроенномсуб-процессор— специальный процессор, который выполняет вычисления сервоприводов для 4 дополнительных осей независимо от основного процессора ЧПУ.

В A16B-2203-0033 суб-ЦП берет на себя полную ответственность за обработку контура сервопривода в реальном времени дополнительных осей: считывание обратной связи по положению, вычисление ошибки рассогласования, генерацию команд скорости и мониторинг пороговых значений защиты. Главный ЦП делегирует эту обработку суб-ЦП, а не обрабатывает ее внутри себя.

Эта архитектура имеет прямое производственное преимущество: дополнительные оси ведут себя с теми же характеристиками реакции сервопривода, что и основные оси. Суб-ЦП поддерживает выделенную полосу обработки для 4 дополнительных каналов независимо от того, какие вычисления главный ЦП одновременно выполняет для основных осей.

Основная информация о продукте

Когда требуется обработка суб-процессором

Дополнительные оси на сложном станке с ЧПУ серии 18 не всегда являются простыми вспомогательными функциями. Для приложений, где дополнительные оси:

Высокоточное контурирование:Станок с 4 основными осями и 4 дополнительными осями, выполняющими одновременную интерполяцию для сложного профиля детали. Все 8 осей нуждаются в последовательной реакции сервопривода с высокой пропускной способностью.

Синхронизированные оси:Приложения, в которых дополнительные оси должны поддерживать тесную синхронизацию с основными осями — поворот двойной револьверной головки с синхронизированным движением X1/X2 и Z1/Z2 требует, чтобы каждая ось идентично реагировала на один и тот же заданный путь.

Высокоскоростные вспомогательные операции:Оси инструментального магазина или устройства смены паллет работают на максимальной номинальной скорости, при этом любая задержка в вычислениях сервопривода влияет на время цикла.

Во всех этих случаях суб-ЦП в A16B-2203-0033 обеспечивает выделенные ресурсы обработки для дополнительных осей — они не конкурируют с основными осями за внимание основного ЦП.

Сценарии применения

Серия 18-MB с требованиями к 8 осям:Сложный горизонтальный обрабатывающий центр с устройством смены паллет, поворотным столом и наклоном оси B требует одновременного управления 8 осями. A16B-2203-0033 обеспечивает 4 дополнительные оси с обработкой суб-ЦП, гарантируя, что все 8 осей сохраняют согласованность отклика сервопривода во время полного 8-осевого контурирования.

Вариант 2. Замена платы субпроцессора:ЧПУ серии 18-MB выдает сигналы тревоги на дополнительных каналах осей (оси 5–8). Обработка суб-ЦП изолирована как источник неисправности. Замена на A16B-2203-0033 восстанавливает независимую обработку по всем 4 дополнительным осям.

Часто задаваемые вопросы

Вопрос 1: В чем архитектурная разница между A16B-2203-0031 и A16B-2203-0033?

A16B-2203-0031 предназначен для серии 16 и не имеет суб-ЦП — основной ЦП обрабатывает все оси, включая дополнительные 4 канала. A16B-2203-0033 предназначен для серии 18 и включает в себя специальный субпроцессор для дополнительных 4 осей. Суб-ЦП обеспечивает выделенную независимую полосу обработки для этих осей, обеспечивая стабильную производительность сервопривода независимо от загрузки основного ЦП.

Вопрос 2: Можно ли использовать A16B-2203-0033 на ЧПУ серии 16?

Нет. В Series 16 используется A16B-2203-0031 (без субпроцессора). Протокол внутренней шины платы и назначение разъемов соответствуют архитектуре управления Series 18. Установка платы варианта 2 Series 18 в ЧПУ Series 16 приводит к несовместимости оборудования.

В3: Требуется ли для суб-ЦП A16B-2203-0033 отдельная загрузка программного обеспечения?

Суб-ЦП на плате Варианта 2 получает свое программное обеспечение из основной памяти системы ЧПУ. Версия программного обеспечения сервопривода, находящаяся в модулях FROM ЧПУ, управляет поведением суб-ЦП через внутреннюю шину ЧПУ. Пользователю не требуется отдельная загрузка встроенного ПО на плату суб-ЦП — ЧПУ инициализирует суб-ЦП во время запуска. Однако все параметры ЧПУ (включая параметры дополнительных осей) должны быть правильно установлены после установки.

Вопрос 4. Какая разница в производительности заметна между вариантами 2 с суб-ЦП и без него?

Для применений, в которых дополнительные оси выполняют простые и не требующие больших затрат функции (медленное вспомогательное позиционирование), разница в производстве незаметна. Для приложений, в которых все 8 осей обрабатывают контуры одновременно с высокими скоростями подачи, вариант с суб-ЦП поддерживает частоту обновления контура сервопривода для дополнительных осей — вариант без суб-ЦП потребует, чтобы основной ЦП обрабатывал больше осей, что потенциально сокращает доступное время обработки по каждой оси.

В5: Необходимо ли перезагружать все параметры после установки нового A16B-2203-0033?

Да. Как и в случае с A16B-2203-0031, замена платы Варианта 2 требует полной перезагрузки параметров, чтобы гарантировать, что ЧПУ правильно сконфигурирует оборудование. Перед заменой платы создайте резервную копию всех параметров ЧПУ, программ обработки деталей, данных инструмента и данных PMC. После установки A16B-2203-0033 выполните полное восстановление параметров и убедитесь, что все 8 осей инициализируются и работают правильно, прежде чем вернуться к производству.
