Модуль сигнализации Fanuc A16B-2203-0031 A16B22030031 A16B-22O3-OO31

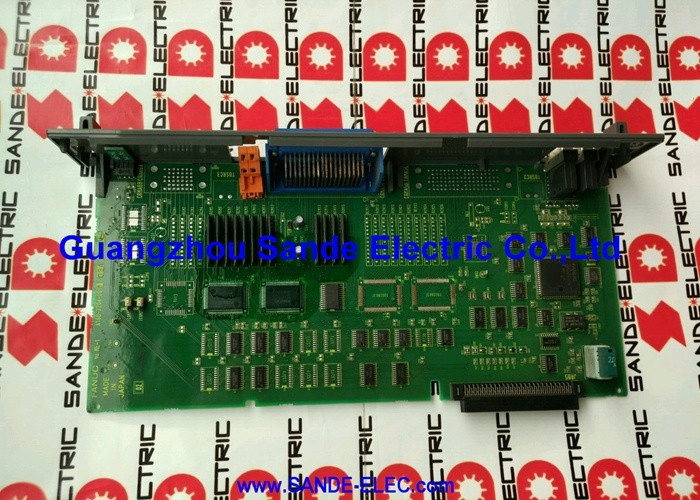

A16B-2203-0031 FANUC серия 16 вариант 2 ПКБ 4 дополнительные оси / без подпроцессора / светодиодный дисплей состояния / A20B-2902-0070

Вариант 2 - расширение оси на серии 16

CNC FANUC серии 16 использует архитектуру расширения, основанную на слотах.Слот "Опция 2" получает панель расширения оси карту, которая добавляет каналы сервооси за пределами того, что обеспечивает основная доска.

A16B-2203-0031 заполняет этот слот опции 2 с 4 дополнительными осями каналов.Основная панель серии 16 обрабатывает основные оси (обычно от 3 до 4 оси для стандартного центра обработки или центра поворота)Если применение требует большего, машина с вращающимся столом, дополнительным шпинделем, осью переменщика поддонов,или специальная ось магазина инструмента A16B-2203-0031 обеспечивает сервоканалы для управления ими.

Основная информация о продукте

Нет подпроцессора Контроль оси через главный процессор

A16B-2203-0031 - этовариант, не связанный с субпроцессоромЭто означает, что все расчеты управления осью для 4 дополнительных осей выполняются основным процессором серии 16 ∙ никакой отдельный блок обработки не предназначен для этих расширенных осей.

Для машин, где 4 дополнительных оси работают с умеренными скоростями и не требуют самых требовательных характеристик обработки в реальном времени,основной процессор обрабатывает добавленную нагрузку на вычисления без снижения производительностиПростейшие дополнительные оси - вращающиеся столы, индексаторы поддонов, приводы для журналов инструментов - обычно относятся к этой категории.

Это контрастирует с A16B-2203-0033, который включает в себя выделенный подпроцессор специально для приложений серии 18, требующих независимой обработки для дополнительных осей.

Дисплей состояния светодиодного светильника

Передняя панель A16B-2203-0031 оснащена светодиодной сигнализацией и дисплеем состояния.

Дисплей последовательности включения:Схема светодиодных ламп изменяется в определенных состояниях во время запуска CNC.

Сигнал тревоги:При подаче сервосигнализации на одной из дополнительных осейСветодиод на панели опции 2 обеспечивает первый видимый индикатор тревоги на уровне панели, полезный при диагностике тревоги оси без доступа к дисплею оператора CNC..

Сценарии применения

Расширение 4-осевого станкового центра:Для обрабатывающего центра FANUC серии 16 МБ необходима 5-я ось для вращающегося индексирующего стола.и параметры перезагружаютсяПятая ось становится доступной для CNC.

Замена после сбоя панели по варианту 2:Обработка центра с установкой A16B-2203-0031 разрабатывает сигналы тревоги специально на дополнительных каналах оси.Замена восстанавливает действие дополнительной оси.

Частые вопросы

Вопрос 1: Можно ли установить A16B-2203-0031 без сервомодуля A20B-2902-0070?

A20B-2902-0070 - это сервомодуль управления, который подключается к платке A16B-2203-0031 Option 2. Сервомодуль обеспечивает обработку сервошвы для дополнительных осей.дополнительные каналы оси не могут работатьПри заказе A16B-2203-0031 подтвердите, нужен ли сервомодуль или существующий A20B-2902-0070 можно перенести с оригинальной платы.

Вопрос 2: Почему после установки A16B-2203-0031 все параметры и программы должны быть перезагружены?

CNC-Shopping подтверждает, что установка требует перезагрузки параметров и программ.Система выполняет аппаратное обнаружение при запуске; несоответствие между сохраненными конфигурационными данными и обнаруженным оборудованием может привести к неправильному инициализации CNC.Перегрузка параметров обеспечивает CNC распознает и правильно настраивает новые дополнительные оси.

Вопрос 3: Каково максимальное общее количество осей на станке серии 16 с установкой A16B-2203-0031?

Базовая система серии 16 поддерживает 4 оси на главной плате. Добавление платы A16B-2203-0031 Option 2 с 4 дополнительными осями приводит к общему количеству управляемых осей 8.Это охватывает самые сложные конфигурации станков-инструментов в целевом диапазоне применения серии 16. Подтвердить максимальное количество конфигурированных осей из конкретной серии и модели документации CNC.

Вопрос 4: совместим ли A16B-2203-0031 с системами серии 18?

Для приложений серии 18, требующих 4 дополнительных оси, A16B-2203-0033 (с подпроцессором) является правильной платой.Серии 16 и 18 используют различные варианты платы опции 2.

Вопрос 5: Какие сигналы сигнализации указывают на отказ панели A16B-2203-0031 вариант 2?

Сигнализация, затрагивающая специально каналы дополнительной оси (от 5-й до 8-й оси,в зависимости от конфигурации) в то время как каналы главной оси продолжают работать нормально характерны для ошибки панели варианта 2Сигнализация осей, ошибки сервокоммуникации только на дополнительных осях или сигнализация запуска, указывающая на слот опции 2, являются диагностическими показателями.Сравните коды сигнализации со ссылкой на аппаратную сигнализацию серии 16 в руководстве по техническому обслуживанию.
