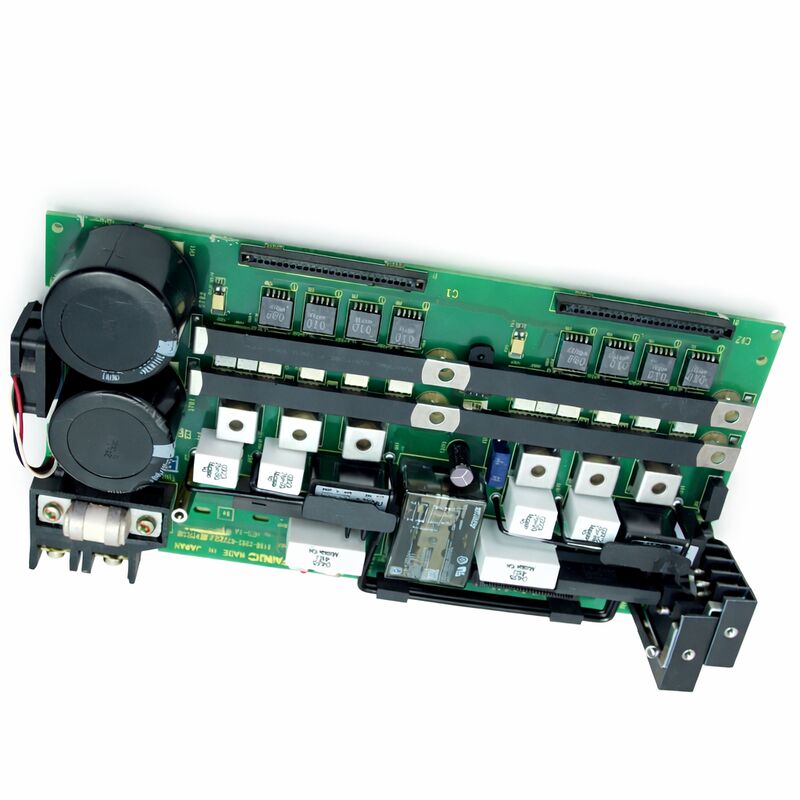

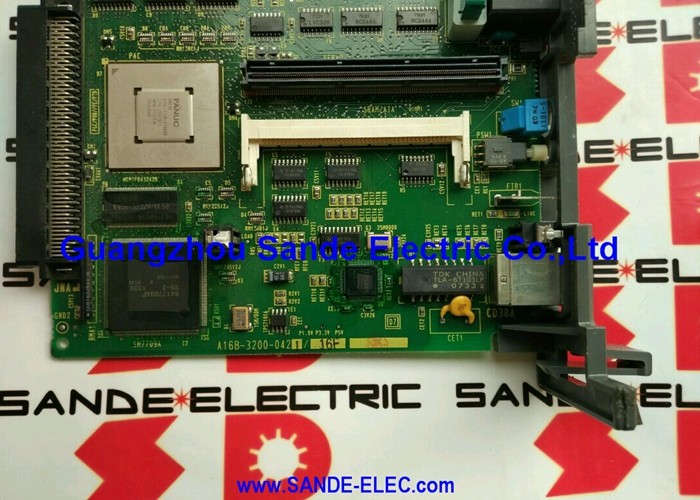

Плата Fanuc A16b-2202-0773 Блок привода Alpha A16B22020773 A16B-22O2-O773

FANUC A16B-2202-0773 | Плата ввода-вывода операторской панели — Серия A16B-2202, производство Япония

Номер детали: A16B-2202-0773

Производитель: FANUC Corporation (Япония)

Тип продукта: Плата ввода-вывода операторской панели

Серия плат: A16B-2202

Совместимые системы: Системы управления ЧПУ FANUC

Обзор

A16B-2202-0773 — это печатная плата ввода-вывода операторской панели от FANUC серии A16B-2202. Она обеспечивает интерфейс сигналов между контроллером ЧПУ и операторской панелью станка — передней панелью, которую оператор использует для управления станком.

Каждая кнопка, переключатель, поворотный селектор и индикатор на операторской панели подключается к контроллеру через пути сигналов ввода-вывода, которыми управляет эта плата.

Серия A16B-2202 охватывает платы ввода-вывода операторских панелей для нескольких поколений систем управления ЧПУ FANUC.

Эти платы преобразуют физические входные сигналы от операторской панели — нажатия кнопок, переключатели выбора режимов, запуск цикла, удержание подачи, аварийная остановка — в цифровые сигналы, с которыми может работать контроллер ЧПУ.

Они также управляют выходными индикаторами панели: лампочками, которые сообщают оператору, какой режим активен, какие функции включены и каково текущее состояние станка.

Без исправной платы ввода-вывода операторской панели у ЧПУ нет надежного пути для команд оператора.

Перемещение по осям все еще возможно с помощью прямых параметрических методов, но нормальная работа станка через операторскую панель невозможна.

Эта плата является функциональным требованием для рутинных операций механической обработки.

Ключевые характеристики

Ввод-вывод операторской панели — Путь сигнала

Когда оператор нажимает "Пуск цикла", замыкание этой физической кнопки создает сигнал напряжения или земли, который проходит через кабель к плате ввода-вывода операторской панели.

Входная схема платы считывает этот сигнал и сообщает о состоянии логике ПЛК контроллера ЧПУ.

ПЛК считывает входной сигнал "Пуск цикла" и, если все условия выполнены, запускает цикл обработки.

Этот путь существует для каждой кнопки и переключателя на панели. Переключатели выбора режимов, потенциометры регулировки подачи, клавиши направления перемещения, запросы на смену инструмента — каждый создает сигнал, который плата ввода-вывода передает ЧПУ.

С выходной стороны плата получает команды от ЧПУ — "включить индикатор "Активный цикл", "включить индикатор "Удержание подачи" — и управляет соответствующими индикаторами панели.

Обозначение "тип источника" описывает конвенцию логики сигналов.

В вводе-выводе типа "источник" входные схемы платы обнаруживают ток, текущий от полевого устройства.

Это одна из двух распространенных промышленных конвенций ввода-вывода, и она определяет конфигурацию проводки панели.

Полевые устройства должны соответствовать типу ввода-вывода платы для правильной работы.

Серия A16B-2202 — Платы операторских панелей для систем ЧПУ

Серия A16B-2202 охватывает ряд вариантов плат ввода-вывода операторских панелей, каждая из которых имеет определенное количество точек ввода-вывода, типы логики сигналов и функциональные возможности, соответствующие различным конфигурациям платформы контроллера.

Серия охватывает стандартный ввод-вывод операторской панели с различными количествами каналов — комбинации ввода-вывода 48, 64, 72, 96, 104 — и включает варианты с такими функциями, как высокоскоростные входы пропуска для циклов зондирования.

Вариант -0773 занимает определенное место в этом семействе, определяя конкретное количество точек ввода-вывода и функции, соответствующие его целевой конфигурации системы.

Как и другие платы ввода-вывода операторских панелей этой серии, -0773 устанавливается в стойку операторской панели и обменивается данными с контроллером ЧПУ через интерфейс ввода-вывода операторской панели.

Идентификация правильного варианта имеет решающее значение.

Различные суффиксы A16B-2202 не взаимозаменяемы. Неправильная плата может иметь тот же физический размер и расположение разъемов, но другую пропускную способность сигналов. Всегда проверяйте суффикс установленной платы по ее этикетке перед приобретением замены.

Идентификация неисправностей — Неисправности ввода-вывода операторской панели

Когда плата ввода-вывода операторской панели выходит из строя, неисправность обычно проявляется в одном из трех видов. Полный отказ платы делает все функции панели неотзывчивыми — кнопки ничего не делают, индикаторы гаснут или все загораются.

Частичный отказ делает определенные функции панели неотзывчивыми, в то время как другие работают нормально — это часто указывает на определенный раздел массива ввода-вывода платы или на определенную шину питания на плате.

Прерывистые отказы — функции панели, которые работают иногда, а иногда нет — часто возникают из-за проблем с контактами разъемов, а не из-за самой платы.

Прежде чем заключить, что плата вышла из строя, проверьте соединения кабеля панели как на стороне платы, так и на стороне панели.

Кабели операторской панели изнашиваются в точках соединения из-за многократной сборки и разборки панели.

Частично вставленный разъем или поврежденный контакт вызывают те же симптомы, что и отказ платы.

Если соединения подтверждены как исправные, а неисправность сохраняется, плата является кандидатом на замену.

Часто задаваемые вопросы

В1: Несколько конкретных клавиш на панели перестали реагировать. Другие работают нормально. Является ли A16B-2202-0773 причиной неисправности?

Избирательный отказ клавиш — конкретные клавиши не реагируют, в то время как другие работают — может указывать на неисправность платы, но также соответствует неисправности клавиатурного слоя панели или неисправности кабеля панели.

По возможности протестируйте, заменив сначала кабель панели.

Если кабель панели исправен, неисправность либо в конкретном разделе ввода-вывода платы, либо в контактах клавиатурного слоя для этих конкретных клавиш. Осмотрите клавиатурный слой под затронутыми клавишами на предмет загрязнения или износа.

В2: На станке появилась сигнализация операторской панели после скачка напряжения. На плате видно обесцвечивание рядом с одним из разъемов. Что следует предпринять?

Видимое обесцвечивание указывает на отказ компонента из-за скачка напряжения. Не пытайтесь восстановить работу с поврежденной платой — неисправность может распространиться на основную плату ЧПУ через интерфейс, если поврежденная цепь подает неправильные сигналы.

Замените плату. Также проверьте напряжение питания панели перед установкой замены, чтобы убедиться, что условие перенапряжения устранено.

В3: В чем разница между платами ввода-вывода операторской панели типа "источник" и "сток"?

Платы типа "источник" подают ток от платы к полевому устройству. Полевое устройство (кнопка, переключатель) замыкает путь тока на землю для активации входа. Платы типа "сток" отводят ток от полевого устройства.

Полевое устройство подает напряжение на вход платы. Проводка панели отличается для каждого типа — плата типа "источник" не может работать правильно с проводкой поля, сконфигурированной для типа "сток".

Всегда проверяйте конвенцию проводки перед приобретением замены платы.

В4: Станок был модернизирован новой операторской панелью. Панель не обменивается данными с ЧПУ должным образом. Может ли потребоваться замена A16B-2202-0773?

В сценарии модернизации проводка панели и конвенция ввода-вывода платы должны совпадать. Если модернизированная панель использует другую конвенцию ввода-вывода (источник против стока) или другой уровень сигнала, плату, возможно, придется заменить на совместимый вариант.

Также убедитесь, что распиновка кабеля панели соответствует назначению разъемов платы.

Неправильно подключенная панель будет выглядеть как неисправность платы, но сама плата не является причиной неисправности.

В5: Возможен ли ремонт на компонентном уровне этой платы?

Ремонт на компонентном уровне возможен для определенных неисправностей — поврежденные диоды защиты входа, вышедшие из строя ИС драйверов индикаторов, окисленные контакты разъемов.

Проприетарные ИС интерфейса FANUC, если они повреждены, как правило, недоступны отдельно и делают ремонт на компонентном уровне непрактичным для таких неисправностей.

Квалифицированная служба ремонта FANUC может оценить конкретный режим отказа и дать рекомендации по ремонтопригодности.
