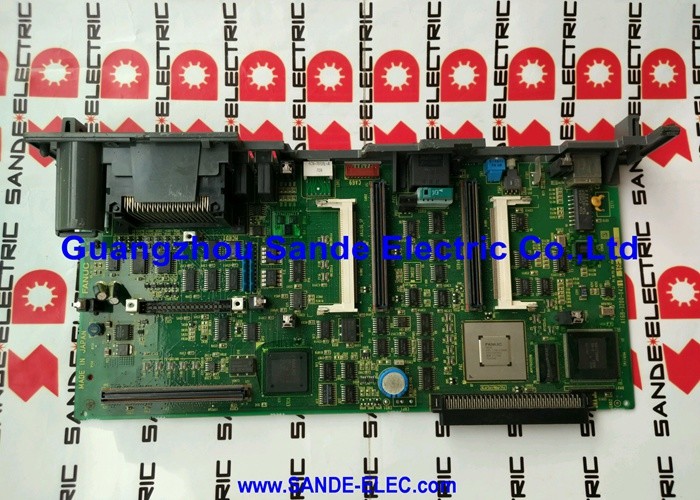

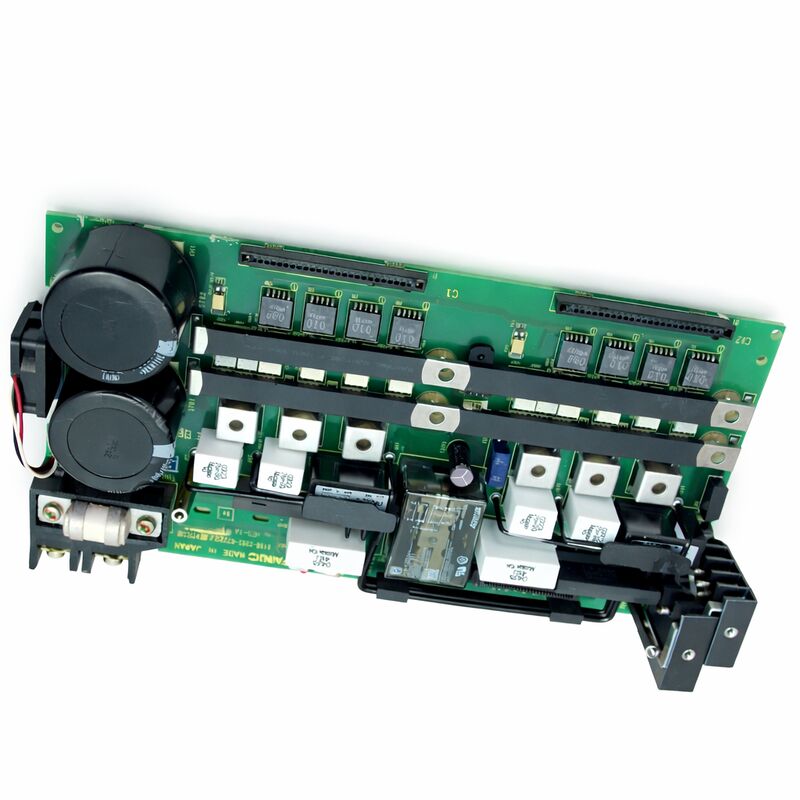

Fanuc A16b-2202-0772 Pc Board Alpha Drive Unit A16B22020772 A16B-22O2-O772 (Путевая установка для компьютеров)

FANUC A16B-2202-0772 | Плата ввода-вывода операторской панели — Серия A16B-2202, Серия 16 / 18, Производство Япония

Номер детали: A16B-2202-0772

Производитель: FANUC Corporation (Япония)

Тип продукта: Плата ввода-вывода операторской панели

Серия плат: A16B-2202

Совместимые системы: FANUC Series 16 / 18 CNC и совместимые

Обзор

A16B-2202-0772 — это плата ввода-вывода операторской панели из серии FANUC A16B-2202. Она относится к кластеру плат ввода-вывода в экосистеме контроллеров FANUC Series 16 и 18, которые обеспечивают связь между ПЛК контроллера ЧПУ и аппаратным обеспечением интерфейса оператора станка.

Платы ввода-вывода операторской панели передают сигналы, обеспечивающие работу человеко-машинного интерфейса: каждое нажатие кнопки на панели станка принимается через эту плату, а состояние каждой сигнальной лампы, управляемой программой ПЛК, выводится через эту плату.

Серия A16B-2202 охватывает ряд плат ввода-вывода FANUC для приложений Series 16 и 18, с различными количествами каналов и типами ввода-вывода.

В рамках этой серии отдельные варианты определяются количеством входов, количеством выходов и электрическим типом — определяя, каким станкам и конфигурациям панелей они служат.

Модель -0772 является одним из таких определенных вариантов, сконфигурированным для своего конкретного применения ввода-вывода операторской панели в иерархии системы FANUC Series 16/18.

Эти платы устанавливаются внутри шкафа контроллера и подключаются к проводке операторской панели.

Они принимают входные сигналы от кнопок, клавишных переключателей, селекторных переключателей и цепей аварийного останова, а также управляют выходными сигналами для сигнальных ламп, звуковых сигналов и других устройств обратной связи на панели.

Их надежность напрямую видна оператору станка — неисправная плата ввода-вывода операторской панели приводит к отсутствию или некорректным ответам панели, которые немедленно проявляются во время работы станка.

Ключевые характеристики

Интерфейс операторской панели — Что делает эта плата

Операторская панель станка с ЧПУ — это место, где оператор взаимодействует со станком.

С панели оператор запускает и останавливает программы, выбирает режимы работы, включает перемещение по осям, управляет функциями шпинделя и охлаждения, а также подтверждает аварийные сигналы.

Каждое из этих взаимодействий требует физического электрического пути от аппаратного обеспечения панели к контроллеру ЧПУ.

A16B-2202-0772 обеспечивает этот путь сигнала на стороне входа: когда оператор нажимает кнопку, переключатель панели замыкает цепь. Плата ввода-вывода обнаруживает это замыкание и представляет его ПЛК как логическое состояние входа.

Программа ПЛК считывает это состояние и реагирует — возможно, активируя режим, инициируя функцию или передавая сигнал в ядро NC.

На стороне выхода ПЛК управляет состояниями индикаторов: режим теперь активен, шпиндель вращается, сменщик инструмента готов.

Плата ввода-вывода принимает эти логические состояния выхода от ПЛК и подает ток через цепи сигнальных ламп или катушки реле, подключенные к ее выходным клеммам.

Каждая кнопка панели и каждый индикатор панели на станке проходят через этот логический путь.

Плата ввода-вывода — это аппаратное обеспечение, которое делает это возможным.

Соглашения об источнике и стоке

Платы ввода-вывода операторской панели серии A16B-2202 производятся в источниках и стоках. Эти два типа определяют направление потока тока в выходных цепях драйвера.

Выходы типа «источник» подают ток от платы к нагрузке. Плата действует как источник тока.

Нагрузка — лампа или катушка реле — подключается между выходной клеммой платы и землей. Когда ПЛК активирует выход, плата пропускает ток через нагрузку.

Выходы типа «сток» обеспечивают путь тока к земле. Плата действует как сток тока.

Нагрузка подключается между напряжением питания и выходной клеммой платы. Когда ПЛК активирует выход, плата притягивает выходную клемму к земле, замыкая цепь.

Тип установленной платы должен соответствовать проводке панели. Установка платы типа «источник» там, где ожидается плата типа «сток», или наоборот, приводит к некорректной или отсутствующей функции выходной панели. Всегда проверяйте электрический тип установленной платы по ее маркировке перед заказом замены.

Симптомы неисправности и диагностика

При возникновении неисправности платы A16B-2202-0772 симптомы проявляются на операторской панели. Входы, которые больше не регистрируются — нажатия кнопок, не дающие ответа ЧПУ — или выходы, которые постоянно включены или постоянно выключены, указывают на неисправность платы или проблему с полевой проводкой.

Экран диагностики ПЛК ЧПУ является прямым инструментом диагностики. Мониторинг регистра входов при физическом управлении каждым переключателем подтверждает, получает ли плата сигнал и передает ли его.

Если ПЛК показывает правильное состояние входа при работе переключателя, плата исправна для этого канала.

Если ПЛК не показывает изменений при работе переключателя, а переключатель и проводка исправны, то входная цепь платы для этого канала вышла из строя.

Выходные неисправности диагностируются аналогично с использованием функции принудительного вывода ПЛК для команды определенного состояния выхода и подтверждения на панели, реагирует ли соответствующая лампа или устройство.

Часто задаваемые вопросы

В1: Несколько кнопок операторской панели перестали работать после проведения технического обслуживания в шкафу контроллера. Проводка выглядит неповрежденной. Может ли быть неисправна плата A16B-2202-0772?

Техническое обслуживание в шкафу контроллера может привести к непреднамеренному нарушению соединения. Прежде чем заключить, что плата неисправна, убедитесь, что все разъемы между проводкой панели и платой ввода-вывода полностью вставлены.

Частично смещенный разъем вызывает именно такое поведение — одновременный отказ нескольких входов.

Переустановите все разъемы, проверьте работу панели, и если неисправность сохраняется при подтвержденном соединении разъемов, осмотрите плату на предмет повреждений.

В2: Индикаторные лампы панели постоянно горят независимо от состояния ПЛК. Это неисправность платы ввода-вывода или неисправность проводки?

Постоянно горящие выходы, несмотря на правильное состояние ПЛК, указывают на короткое замыкание в выходной цепи драйвера или в проводке.

Проверьте, находится ли общее напряжение питания цепи лампы на правильном уровне — перенапряжение питания может вызвать свечение ламп через деградированные цепи защиты выходного драйвера.

Если напряжение питания правильное, отслеживайте регистр выходов ПЛК, чтобы убедиться, что ПЛК выключает выходы.

Если команда ПЛК выключена, но лампы остаются включенными, вероятно, вышла из строя секция выходного драйвера платы.

В3: Станок был залит охлаждающей жидкостью, и операторская панель перестала работать. Можно ли восстановить A16B-2202-0772 после загрязнения охлаждающей жидкостью?

Восстановление зависит от степени загрязнения и скорости устранения проблемы. Плату, подвергшуюся воздействию тумана охлаждающей жидкости, который еще не вызвал коррозию, часто можно очистить с помощью безопасного для электроники очистителя контактов и вернуть в эксплуатацию после тщательной сушки.

Плата, которая была погружена или оставалась влажной в течение длительного периода, обычно показывает следы коррозии, которые не могут быть полностью устранены.

Осмотрите под увеличением после очистки — активная коррозия на медных дорожках или выводах компонентов является признаком того, что плата не может быть надежно восстановлена.

В4: Как мне подтвердить тип ввода-вывода (источник или сток) моей установленной A16B-2202-0772 перед заказом замены?

Прочитайте непосредственно маркировку на плате. Маркировка на установленной плате укажет тип ввода-вывода в ее описании или строке спецификации.

Если маркировка повреждена, обратитесь к электрической документации станка — тип платы ввода-вывода указан в разделе конфигурации контроллера руководства по техническому обслуживанию станка.

Если ни то, ни другое недоступно, квалифицированный специалист FANUC может определить тип, измерив характеристики цепи на выходных клеммах платы с помощью соответствующего испытательного оборудования.

В5: После замены этой платы ЧПУ показывает ошибку связи с операторской панелью, которой раньше не было. Что может быть не так?

Ошибка связи с операторской панелью после замены платы обычно указывает на одну из трех проблем: замененная плата имеет другую конфигурацию адреса I/O Link, чем оригинал, разъем не полностью вставлен в замененную плату, или замененная плата имеет неисправность, которая генерирует условие ошибки на шине I/O Link.

Сначала проверьте настройки адреса I/O Link и правильность установки разъемов.

Если оба параметра подтверждены как правильные, замененную плату, возможно, потребуется обменять.
