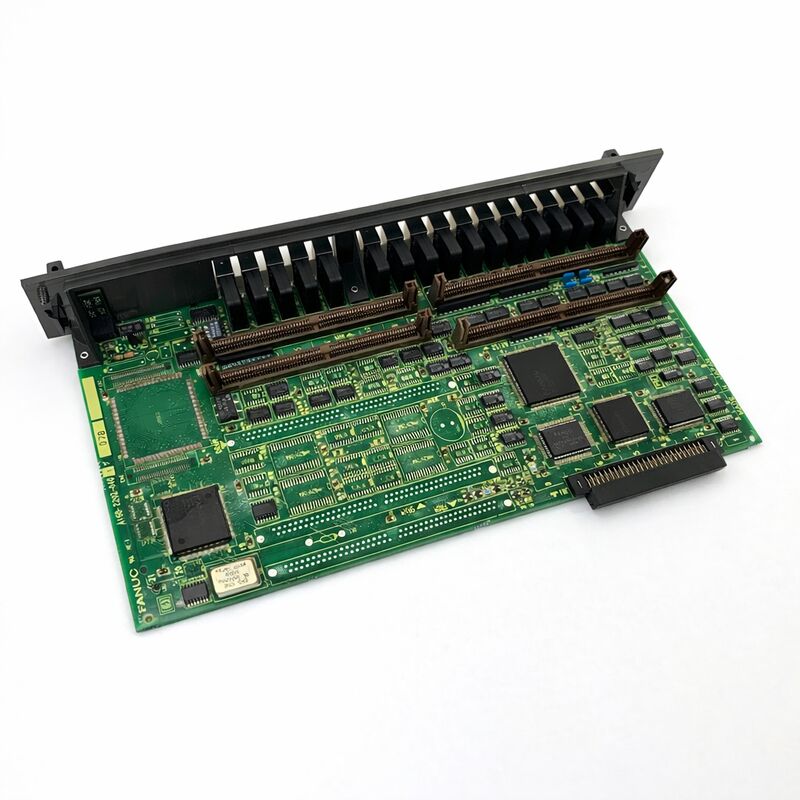

Используемая панель усилителя FANUC SERVO A16B-2202-0720 A16B22020720 A16B-22O2-O72O

FANUC A16B-2202-0720∙ Источник-тип 104/80 ПК с высокоскоростным переходом ∙ Серия 16 / 18, Япония

Номер части:A16B-2202-0720

Производитель:Корпорация FANUC (Япония)

Тип продукции:Панель оператора/PCB ввода/вывода машины

Серия доски:A16B-2202

Цифровые входы (DI):104

Цифровые выходы (DO):80

Высокоскоростной переход:Да (HDI)

Совместимые системы:FANUC Серия 15 / 16 / 18 Модели B и C

Обзор

A16B-2202-0720 представляет собой ПКВ 104-входной / 80-выходной типа источника с высокоскоростной возможностью пропуска для систем FANUC серии 16 и 18.

Это самый большой вариант счисления ввода/вывода в серии A16B-2202 с 104 цифровыми каналами ввода и 80 цифровыми каналами вывода в одной плате.вместе с интегрированной высокоскоростной цифровой схемой ввода (HDI), которая позволяет использовать высокоскоростные функции пропуска для исследования и измерения процессов.

В архитектуре FANUC CNC, ПКВ В/В является точкой, где устройства физического поля машины подключаются к контроллеру CNC.и индикатор панели на машине должны быть подключены к аппаратному обеспечению I/O, прежде чем лестница PMC сможет читать или управлять ею.

A16B-2202-0720 обеспечивает 104 + 80 каналов, которые требуют более крупные конфигурации машини сложные последовательности фиксации быстро накапливают требования I / O, которые меньшие платы не могут вместить.

Эта плата устанавливается как автономный блок ввода/вывода и подключается к совместимым основным платам, таким как A16B-2202-0860 и A16B-3200-0190.

Основные характеристики

104 входа и 80 выхода

Каждая функция машины, контролируемая PMC, требует по крайней мере одной точки ввода/вывода. Четырехнаправленный гидравлический клапан требует по крайней мере двух выходов. Дверь с открытыми и закрытыми ограничительными переключателями требует двух входов.Сенсор подтверждения смены инструмента требует одного входа на станцию в некоторых конфигурациях.

Автоматический переменчик поддонов добавляет еще один слой требований к вводу/выводу.

Типичный горизонтальный обрабатывающий центр с ATC и переменщиком поддонов может использовать 60-80 выходов и 70-90 входов в умеренной конфигурации.

104 входа и 80 выходов A16B-2202-0720 комфортно охватывают этот диапазон как однопалатное решение.

Разница между -0720 (104 DI / 80 DO с пропусканием) и соседним -0721 (104 DI / 72 DO с пропусканием) состоит из восьми выходных каналов.,несколько зон охлаждающей жидкости, гидравлические многозонные светильники 8 дополнительных выходов могут быть разницей между установкой В/В на одной плате и необходимостью дополнительной платы.

Высокоскоростной пропуск Функция HDI

Высокоскоростной вход является отдельной электрической цепью от стандартных цифровых входов.Этот прямой путь позволяет пропускать входные сигналы..

В исследовательских приложениях измерительный зонд производит электрический сигнал при контакте с поверхностью деталя.

Любая задержка между сигналом зонда и позиционным замыкателем – даже на несколько миллисекунд – приводит к ошибке позиционирования в результате измерения.

Схема HDI на этой плате устраняет задержку цикла сканирования PMC с этого пути, обеспечивая реакцию до миллисекунды, которая требуется для точного зондирования.

Тот же вход HDI используется для измерения в процессе, когда голова измерения касается обработанной поверхности для проверки соответствия размеров в середине цикла.Он также служит измерению длины инструмента, когда фиксированный зонд или эталонная поверхность используется в качестве даты.

Без HDI, найденного на вариантах -0725 и -0726 в той же серии, функции skip могут выполняться только с использованием стандартных цифровых входов, которые подвергаются задержке сканирования PMC.Для зондированияЭто неприемлемо.

Наличие HDI отличает эту доску как правильный выбор для станков обработки, оборудованных зондами.

Конвенция типа источника ввода/вывода

Источниковый тип ввода/вывода описывает направление потока тока в входных схемах.или кнопка .

Это приводит вход на землю, и панель обнаруживает активацию.

Эта конвенция противоположна I/O типа отвода, где плата отводит ток от полевого устройства.

Практическое отличие заключается в том, как конфигурирована полевая проводка. Проводка типа источника соединяет нагрузку между выходом платы и землей.в то время как раковина-тип соединяет нагрузку между питанием напряжение и вход панели.

Перед покупкой замены подтвердите тип ввода/вывода существующей платы на этикетке.

Частые вопросы

Вопрос 1: Цикл зондирования центра обработки производит несоответствующие измерения. Размеры, измеренные зондом, варьируются больше, чем ожидалось. Может ли быть ошибка A16B-2202-0720?

Несоответствие измерений зонда может происходить из входной схемы HDI, стилуса или корпуса зонда или параметров замедления оси.

Во-первых, подтвердите, что HDI skip вход подключен к правильному терминалу на этой плате, а не к стандартному DI входу.проверьте качество сигнала запуска зонда с помощью осциллоскопа: для последовательных измерений требуется чистый пусковой механизм без отскоков.

Если спусковой механизм чист и HDI-соединение правильное, HDI-схему платы должен протестировать квалифицированный сервисный техник FANUC.

Вопрос 2: Несколько выходов машины перестали работать после перебоя в питании. Остальные вводы и выводы кажутся нормальными. Может ли плата быть частично повреждена?

Да. ИК выходной драйверов DO на панелях В/В уязвимы к переменам напряжения. Перенапряжение может повредить одну или несколько секций выходной драйверов, оставляя остальные нетронутыми.

Это приводит к выборочным сбоям вывода, в то время как другие каналы продолжают функционировать.

Подтвердить, какие конкретные выходные каналы не работают, и проверить наличие видимых повреждений компонентов на плате вблизи этих выходной секций.

Вопрос 3: У машины конфигурация ввода / вывода 96 / вывода 64. Может ли A16B-2202-0720 заменить существующую плату?

A16B-2202-0720 обеспечивает 104 DI и 80 DO ¢ больше, чем требует существующая конфигурация.и программное обеспечение совместимы с платой -0720, он может служить заменой используемых каналов, присвоенных существующим сигналам.

Подтвердите совместимость типа платы (источник против раковины и совместимость основной платы) перед тем, как продолжить.

Вопрос 4: Кружка ввода/вывода была заменена. Некоторые входы не реагируют правильно, хотя полевая проводка кажется правильной. Что следует проверить?

После замены I/O-карты подтвердите, что диагностический экран в CNC показывает то же назначение адреса I/O, которое ожидает программа лестницы.Если заменяющая плата имеет другую конфигурацию адресов В/В, установленную аппаратными переключателями или параметрами, лестница отчитывает сигналы от неправильных адресов..

Перед включением проверьте настройки переключателя DIP на исходной панели.

Конфигурация адреса является распространенной ошибкой при замене платы ввода/вывода.

Вопрос 5: В чем разница между A16B-2202-0720 и A16B-2202-0725?

Обе платы обеспечивают 104 DI и 80 DO. -0720 включает схему высокоскоростного пропуска (HDI); -0725 нет.

Если машина использует циклы зондирования, требующие ответа HDI, только -0720 обеспечит требуемую точность измерения.

Если машина не использует зондирование или высокоскоростной прыжок, любая из плат является функционально адекватной, хотя -0720 обеспечивает возможность, если зондирование будет добавлено позже.
