Планшет модуля привода FANUC A16B-2202-0571 A16B22020571 A16B-22O2-O571

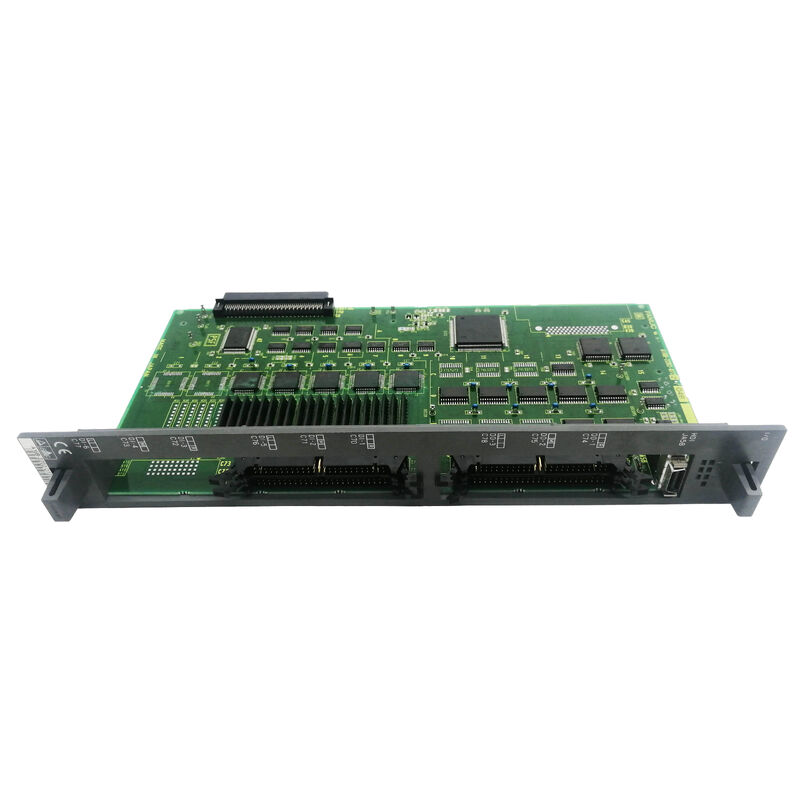

А16Б-2202-0571 | Плата дополнительного ЦП FANUC серии 15-B — ЦП F15-M / F15-T / SUB C / Токарно-обрабатывающий центр с ЧПУ

Серия 15-B — Высокопроизводительная платформа ЧПУ FANUC

FANUC Series 15-B была флагманской системой ЧПУ для требовательных многокоординатных и сложных задач обработки. Модель 15-B, расположенная в линейке FANUC выше серии 16/18, обеспечивала количество осей, вычислительную мощность и расширенные возможности интерполяции, необходимые для:

Комплексные 5-осевые обрабатывающие центры (Ф15-М):Одновременная 5-осевая контурная обработка, высокоточная обработка штампов и пресс-форм, обработка компонентов аэрокосмической отрасли.

Многоревольверные и многошпиндельные токарные станки (F15-T):Несколько револьверных головок, субшпиндель, ось Y и функции передачи деталей, требующие большого количества осей и сложных последовательностей PMC.

Буква «B» в серии 15-B обозначает поколение оборудования — платформу 15 второго поколения с обновленной архитектурой процессора и улучшенными характеристиками сервоприводов и шпинделей по сравнению с более ранней платформой 15-A.

Основная информация о продукте

Вспомогательный процессор — партнер по обработке расширенных осей

FANUC Series 15-B использует архитектуру распределенной обработки. Основная плата ЦП выполняет основные функции ЧПУ — интерполяцию G-кода, выполнение цепочки PMC, отображение и связь. Когда система настроена на большое количество осей, плата вспомогательного ЦП расширяет эту емкость:

Независимая обработка осей:Вспомогательный ЦП берет на себя управление дополнительными сервоосями — обычно теми, которые выходят за рамки мощности базового основного ЦП. Он выполняет собственную команду положения и обработку обратной связи для этих расширенных осей с полной полосой пропускания контура сервопривода.

Параллельная работа:Вспомогательный процессор работает параллельно с основным процессором. Пока главный ЦП обрабатывает оси, находящиеся под его контролем, вспомогательный ЦП одновременно обрабатывает назначенные ему оси. Оба процессора синхронизируются через общую шину ЧПУ, предоставляя оператору единую многоосную систему.

Обозначение «Sub C»:Буква «Sub C» в описании продукта указывает уровень возможностей этого дополнительного ЦП. Серия 15-B предлагала несколько вариантов суб-ЦП на разных уровнях обработки — уровень C соответствует определенным возможностям обработки в семействе суб-ЦП 15-B.

Сценарии применения

Неисправность субпроцессора 5-осевого обрабатывающего центра серии 15-M:Обрабатывающий центр F15-M выдает сигналы тревоги конкретно по 4-й и 5-й осям — осям, обрабатываемым дополнительным ЦП, — в то время как X, Y, Z продолжают работать в обычном режиме. В качестве неисправности определяется A16B-2202-0571. Замена восстанавливает работу 5-оси.

Обслуживание дополнительного процессора многоревольверного токарного станка серии 15-T:На двухревольверном токарном станке с контршпинделем F15-T проводится модернизация системы управления. A16B-2202-0571 заменяется вместе с основной платой ЦП для комплексного обновления системы.

Часто задаваемые вопросы

Вопрос 1: В чем разница между A16B-2202-0571 (дополнительный ЦП) и A16B-3200-0060 (основной ЦП) для серии 15-B?

A16B-3200-0060 — это основная материнская плата ЦП — базовая плата, к которой подключаются все остальные платы и которая выполняет основные функции ЧПУ. A16B-2202-0571 — это плата вспомогательного ЦП — плата вторичного процессора, которая увеличивает количество осей за пределы базовой мощности основного ЦП. Оба должны присутствовать и функционировать, чтобы полностью сконфигурированная многоосная система Series 15-B работала правильно.

В2: Работает ли A16B-2202-0571 в конфигурациях 15-M и 15-T без изменений?

Да. В описании платы указано «PCB — 15M/T / F15B SUB CPU BOARD» — она обслуживает обе конфигурации. Программа PMC и параметры оси ЧПУ определяют, какие оси и функции назначены вспомогательному ЦП, а не самой аппаратной плате. Для переключения между конфигурациями обработки и токарной обработки не требуется никаких изменений в плате.

В3: Требуется ли замена A16B-2202-0571 резервного копирования параметров оси вспомогательного ЦП?

Параметры ЧПУ для осей, управляемых вспомогательным ЦП, хранятся в основных модулях памяти SRAM Series 15-B, а не в самой плате вспомогательного ЦП. Замена A16B-2202-0571 не влияет на сохраненные данные параметров. Однако в качестве меры предосторожности всегда выполняйте полное резервное копирование параметров перед любым обслуживанием основной платы или вспомогательной платы ЦП.

Вопрос 4: A16B-2202-0571 предназначен только для серии 15-B или также используется в серии 15-A?

В описании продукта явно указано «F15B» — 15-B (второе поколение оборудования). В Series 15-A использовалась другая аппаратная архитектура. A16B-2202-0571 — это дополнительная плата ЦП 15-B, несовместимая с системами 15-A.
