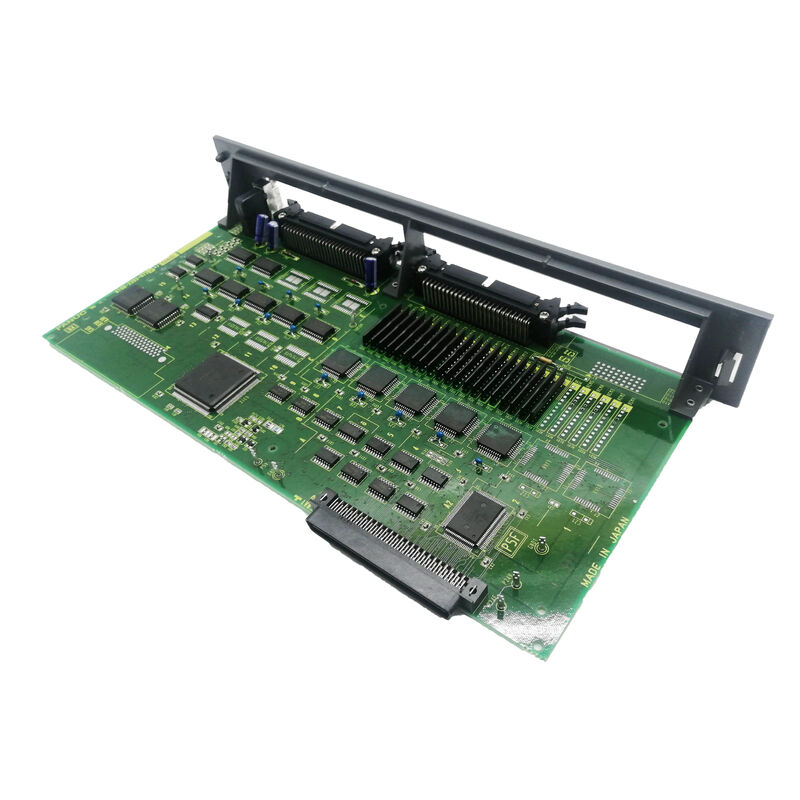

Используемая ПК-карта FANUC A16B-2202-0471 A16B22020471 A16B-22O2-O471

A16B-2202-0471 FANUC A16B-2202 серия привода ПКБ ¢ Alpha серия CNC привода системы / промышленная автоматизация запасной

A16B-2202 ¢ Серия PCB с основным приводом

Серия A16B-2202 представляет собой основное семейство печатных плат FANUC для поколения приводов Alpha (αi) CNC.Эта серия охватывает серво- и спиндовые усилители в нескольких семействах модулей привода:

Карты управления шпинделями (диапазон 04xx):Включая A16B-2202-0421 (PCB управления PSM), A16B-2202-0431/0432/0435 (карты управления серии Alpha SPM 6088 для модулей усилителей шпинделей), все подтверждены на этой сессии.

Сервопроводные панели (диапазон 07xx):Включая A16B-2202-0740?? 0743 (Alpha-i SVM1 FSSB кабельные панели),A16B-2202-0750?? 0753 (Alpha SVM2 Type A/B wiring boards) .

Планшеты проводки SVM1 (диапазон 07xx):A16B-2202-0760?? 0762 (Alpha SVM1-40S, SVM1-40L, SVM1-80 панели проводки для интерфейса типа A/B), также подтверждены на этой сессии.

Более крупные панели проводки SVM1:A16B-2202-0790/0991 (для SVM1-240 и SVM1-360 серии Alpha Type A/B).

A16B-2202-0471 - это одна конкретная плата в рамках этого всеобъемлющего семейства ПКБ с приводом Alpha, выполняющая функцию, определенную его конкретным номером части в соответствующем модуле привода.

Основная информация о продукте

Альфа-серия "Основа поколения"

Серия Alfa (как Alpha, так и Alpha-i) обеспечивала мощность станков FANUC CNC в эпоху производительного производства.

Обработка:Сервооси X, Y, Z и главный шпиндель, причем сервоприводы и шпиндельные приводы имеют один и тот же кабинет приводов и используют одну и ту же шину ПСМ ПД.

Центры поворота:Одна или две сервооси плюс шпиндель часто конфигурируются с одним Альфа PSM и двумя SVM модулями рядом с SPM.

Машины для шлифования:Точные сервооси, где текущая производительность управления привода Альфа поддерживает высокую сервожесткость, необходимую для точности глубины шлифовки.

Большие станки обработки:Многоосевые конфигурации с несколькими SVM2 модулями и мощным SPM, все координируется из одного Альфа кабинета.

ПКБ серии A16B-2202 - это внутренняя электроника, которая делает эти системы привода функционирующими. A16B-2202-0471 вносит свой вклад в эту инфраструктуру в своей специфической роли.

Сценарии применения

Неисправность ПКБ модуля привода альфа:Система привода FANUC CNC развивает неисправность, прослеживаемую до доски A16B-2202-0471. Доска идентифицируется по маркировке внутри модуля привода. Замена восстанавливает функцию привода.

Ремонт привода:Специализированная сервисная мастерская CNC, занимающаяся капитальным ремонтом модуля привода серии Alpha, заменяет A16B-2202-0471 в рамках всеобъемлющего внутреннего обновления панели.

Частые вопросы

Вопрос 1: Как я могу подтвердить, что A16B-2202-0471 является правильной платой для моего модуля привода Alpha?

Читайте номер детали на этикетке на панели внутри конкретного модуля привода. Если он гласит A16B-2202-0471, это подтвержденная замена.Ссылка на перечень запасных частей приводного модуля в руководстве по техническому обслуживанию серии FANUC Alpha (B-65165E или соответствующая версия руководства) для подтверждения функциональной роли панели.

Вопрос 2: Использует ли A16B-2202-0471 сервоусилители или спиндоусилители?

Серия A16B-2202 охватывает как серво-, так и спиндовые усилители, с подтвержденными примерами, включая SVM-проводки (серво) и SPM-карты управления (спиндел).A16B-2202-0471 в положении 047x находится в этом диапазоне; подтвердить из документации модуля хост-привода, какая категория применения применяется.

Вопрос 3: Совместим ли A16B-2202-0471 как с поколениями приводов Alpha, так и Alpha-i (αi)?

Планшеты серии A16B-2202 охватывают несколько поколений Альфы. Подтвердить совместимость генерации конкретного привода из документации модуля хозяина (A06B-6079, A06B-6087,A06B-6088) и Alpha-i (A06B-6096)Точная совместимость A16B-2202-0471 подтверждается из соответствующей таблицы запасных частей руководства по техническому обслуживанию.

Вопрос 4: Какая безопасность от разряда применяется перед доступом к A16B-2202-0471 внутри модуля привода?

Модули привода серии Alpha содержат конденсаторы постоянного тока, которые сохраняют опасное напряжение после отключения питания от сети.Следовать процедуре ожидания разряда в руководстве по техническому обслуживанию серии FANUC Alpha для соответствующего модуля. Проверьте разрядку автобуса калиброванным вольтметром перед открытием корпуса двигательного модуля.
