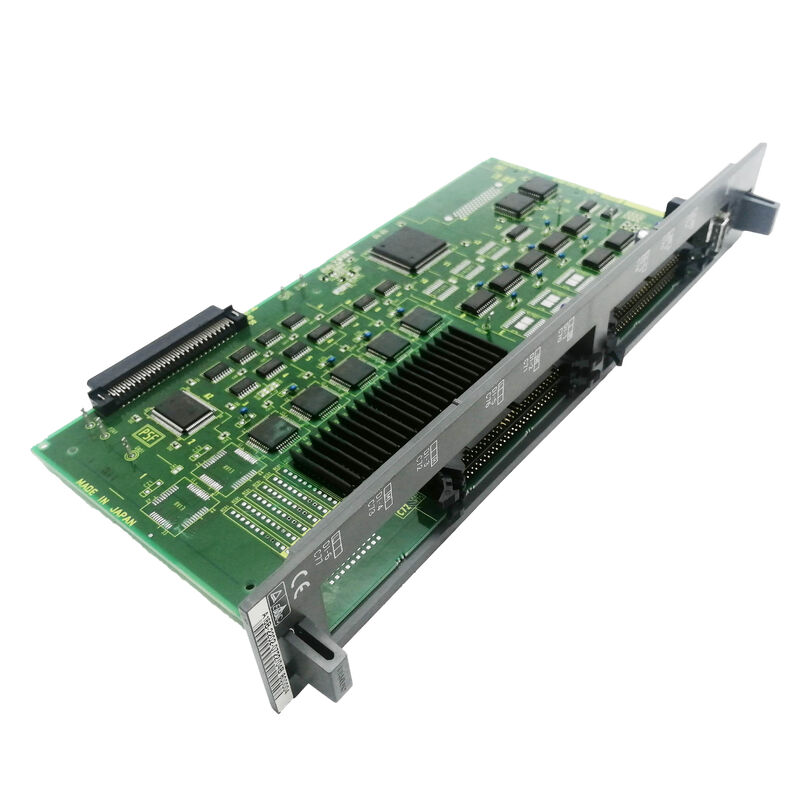

А16Б-2202-0435 | Плата управления FANUC Alpha SPM — серия A06B-6088 / семейство карт управления от SPM-15 до SPM-55 / 043x

A06B-6088 — Серия Core Alpha SPM

A06B-6088 — это основополагающее семейство модулей питания шпинделя серии Alpha компании FANUC — серия усилителей шпинделя, которую можно найти на тысячах станков с ЧПУ, построенных в эпоху Alpha. Шесть номинальных мощностей охватывают широкий диапазон двигателей шпинделя:

Все модули этой серии используют одну и ту же плату управления. A16B-2202-0435 — из семейства карт управления 043x — является одной из допустимых карт управления для этих модулей.

Основная информация о продукте

Совместимость программного обеспечения и двигателей

Компания CNC Electronics отмечает, что модули серии A06B-6088 SPM имеют «суффикс #H50x, который обозначает различное программное обеспечение: а именно #H500, #H501 и #H508». Эти варианты программного обеспечения определяют, какое семейство двигателей шпинделя может управлять модулем:

• H500: Совместимость со стандартным двигателем
• H501: Расширенная или альтернативная совместимость двигателя.
• H508: Дополнительные варианты двигателя

При покупке A16B-2202-0435 проверьте по паспортной табличке установленного модуля шпинделя, какая версия программного обеспечения #H50x установлена, и убедитесь, что на сменной плате установлено совместимое программное обеспечение.

Сценарии применения

Неисправность платы управления шпиндельным модулем SPM-22:У FANUC Alpha SPM-22 (A06B-6088-H222) возникает сбой регулирования скорости шпинделя — шпиндель работает, но с неправильной скоростью, не реагируя на команды ЧПУ. В качестве неисправности определяется плата управления A16B-2202-0435. Замена на соответствующую версию программного обеспечения восстанавливает регулировку скорости.

Замена платы управления СПМ-30:Шпиндельному модулю крупного обрабатывающего центра мощностью 30 кВт требуется плата управления. A16B-2202-0435 обслуживает SPM-30 (A06B-6088-H230) так же, как и SPM меньшего номинала — та же плата управления обслуживает модуль мощностью 30 кВт.

Часто задаваемые вопросы

В1: Является ли A16B-2202-0435 взаимозаменяемым с A16B-2202-0432?

Оба относятся к семейству A16B-2202-043x и служат для платы управления серии A06B-6088 SPM. Однако конкретная версия программного обеспечения на каждой плате может отличаться — и версия программного обеспечения определяет совместимость двигателя. Прежде чем заменить A16B-2202-0432 на A16B-2202-0435 (или наоборот), убедитесь, что обе платы имеют тот же вариант программного обеспечения (#H500, #H501 или #H508), что и установленный шпиндельный модуль.

Вопрос 2. Какие внутренние платы находятся внутри типичного модуля A06B-6088 SPM рядом с A16B-2202-0435?

Типичный модуль SPM A06B-6088 содержит:

• Плата управления: A16B-2202-043x (или A16B-2203-033x) — эта плата
• Плата питания/базовая плата: от A20B-1006-0480 до A20B-1006-0690 (зависит от номинальной мощности)
• Плата обжига: A20B-2902-039x (привод ворот IGBT)
• Дополнительная сигнальная плата: A16B-2203-0332 в некоторых конфигурациях.

Вопрос 3: Какие коды сигналов тревоги шпинделя ЧПУ указывают на неисправность карты управления A16B-2202-0435?

Аварийные сигналы шпинделя SP07 (отклонение скорости), SP08 (ошибка последовательной связи шпинделя), SP24/SP25 (сигнализация IPM из-за неправильных команд привода ворот) и SP30/SP41 (ошибка скорости) могут возникать из-за неисправностей платы управления. Устраните внешние причины (двигатель, энкодер, проводка), прежде чем прийти к заключению, что плата управления неисправна.

В4: Требует ли замена A16B-2202-0435 каких-либо изменений параметров?

Нет. Параметры шпинделя хранятся в основной памяти ЧПУ. После установки сменной карты управления ЧПУ автоматически перезагружает параметры шпинделя через последовательную шину шпинделя. Прежде чем вернуться к производству, проверьте точность скорости шпинделя и ориентацию работы, если станок использует ориентацию шпинделя.

Вопрос 5: Что означает интерфейс «Тип 1» для серии A06B-6088 SPM?

Тип 1 использует стандартный М-сенсор и обратную связь от датчика положения от двигателя шпинделя. Это контрастирует с «Типом 2» (серия A06B-6088-H3xx), который представляет собой более позднее поколение прошивки с другим программным обеспечением двигателя, но с тем же семейством аппаратного обеспечения.
