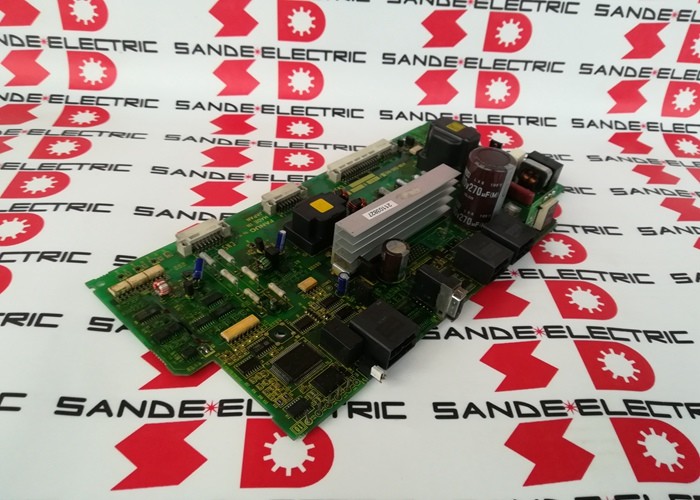

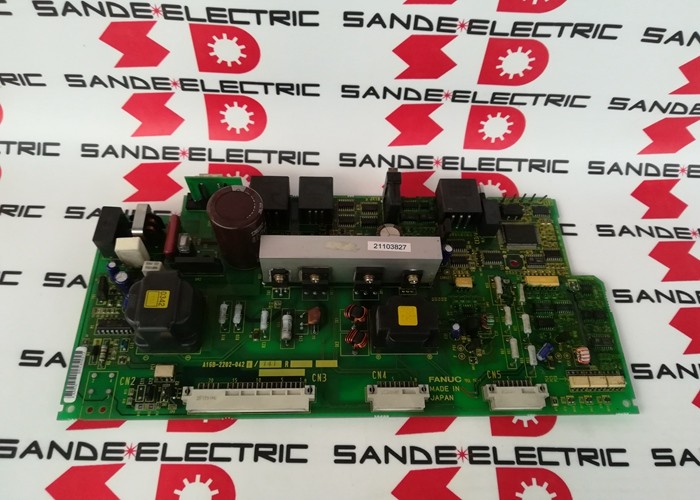

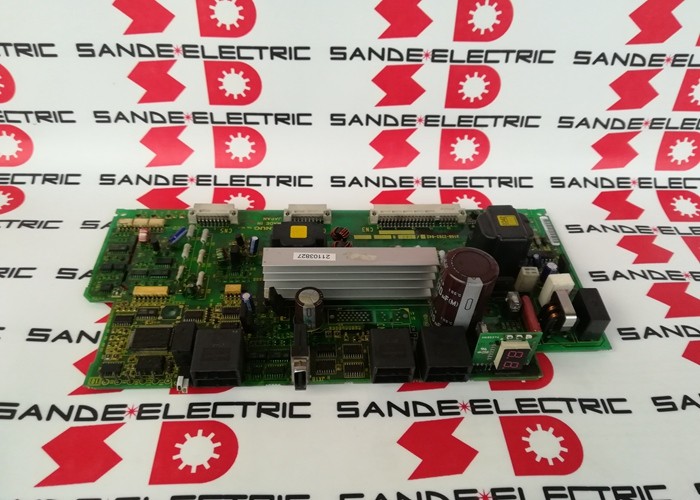

1 ПК Новый Fanuc A16B-2202-0421 Круговая плата A16B22020421 A16B-22O2-O421

FANUC A16B-2202-0421 | Плата питания сервопривода серии Alpha PSM и проводка — для PSM-15 до PSM-55 серии A06B-6087, 200 В переменного тока, снятый с производства запасной промышленный привод, производство Япония

Обзор

FANUC A16B-2202-0421 — это плата проводки для серии Alpha PSM (модуль питания) FANUC A06B-6087 — компонента, который определяет, сколько электроэнергии доступно для сервоприводов и шпиндельных приводов в шкафу привода станка с ЧПУ FANUC.

Все остальное в системе привода зависит от правильного функционирования PSM: модули сервоусилителей не могут переключать ток двигателя без напряжения шины постоянного тока, а усилитель шпинделя не может вращать шпиндель. PSM является основой системы привода, а плата проводки A16B-2202-0421 — это сердце преобразования мощности PSM.

Семейство PSM A06B-6087 охватывает модули питания поколения Alpha с непрерывной выходной мощностью от 15 кВт до 55 кВт (суффиксы «15» до «55» указывают номинальную мощность в киловаттах).

Этот диапазон — от PSM-15 до PSM-55 — охватывает большинство серийных станков с ЧПУ, построенных в 1990-х и 2000-х годах, от компактных двухкоординатных токарных станков до больших пятикоординатных обрабатывающих центров с несколькими высокомощными сервоосями плюс мощный шпиндельный двигатель.

Общей платой проводки для этого диапазона является A16B-2202-0421, что делает ее одной из наиболее широко применимых плат в экосистеме обслуживания приводов Alpha.

Конструкция рекуперации энергии PSM A06B-6087 является примечательной инженерной особенностью.

Когда серводвигатели замедляются — останавливая тяжелый стол или быстро движущуюся ось — кинетическая энергия, запасенная в этой движущейся массе, должна куда-то уйти.

В блоке питания резистивного типа эта энергия рассеивается в виде тепла в тормозном резисторе. В рекуперативной конструкции PSM с использованием платы проводки A16B-2202-0421 сервоусилители возвращают эту энергию через шину постоянного тока обратно в PSM, который инвертирует ее и подает обратно в сеть переменного тока.

В результате получается более энергоэффективная система привода и устраняется тепловая нагрузка от тормозных резисторов — что важно в шкафах с ограниченным охлаждением.

Ключевые характеристики

Архитектура PSM — что содержит плата проводки A16B-2202-0421

Внутри модулей A06B-6087-H115 (PSM-15) до H155 (PSM-55) плата проводки A16B-2202-0421 выполняет физическое преобразование мощности. Основные цепи платы включают:

Трехфазный выпрямительный мост: Преобразует трехфазное входное напряжение сети 200–240 В переменного тока в сырое постоянное напряжение.

Выпрямительные диоды или тиристоры на этом этапе должны выдерживать полное линейное напряжение и пиковые токи двигателя всей подключенной системы привода.

Цепь предварительной зарядки: При включении PSM конденсаторы шины постоянного тока в системе привода изначально не заряжены.

Прямая зарядка приведет к очень большому пусковому току. Цепь предварительной зарядки — резистор и контактор обхода на плате проводки — ограничивает ток зарядки при включении, а затем обходит резистор после того, как конденсаторы зарядятся до рабочего напряжения.

Затем замыкается магнитный контактор (MCC) для подключения полного напряжения сети, и PSM переходит в нормальный режим работы.

Регенеративная инверторная ступень: Схема рекуперации энергии принимает регенеративный ток от шины постоянного тока (генерируемый замедляющимися сервоосями) и преобразует его обратно в переменный ток для возврата в сеть. Это включает управляемую инверторную ступень, которая должна быть синхронизирована с частотой и фазой сетевого напряжения.

Распределение шины постоянного тока: Регулируемое напряжение шины постоянного тока (номинально 300 В постоянного тока для входного напряжения 200 В переменного тока) распределяется через шины ко всем подключенным модулям SVM и SPM в стойке привода.

Плата проводки обеспечивает точки подключения шины и путь тока для этого распределения.

История ревизий — почему ревизия 05D имеет значение

A16B-2202-0421 указана для модулей A06B-6087 PSM начиная с ревизии 05D. Более ранние ревизии (04C и ранее) использовали плату проводки A16B-2202-0420. Граница ревизии 05D/04C представляет собой аппаратное обновление модуля PSM — обновленная плата проводки (A16B-2202-0421) внесла улучшения в схему преобразования мощности по сравнению с предыдущей -0420.

При поиске замены ревизия модуля PSM определяет, какая плата проводки является правильной.

Установка платы эпохи ревизии 04C в корпус PSM ревизии 05D или более поздней приведет к несовместимости в разъемах интерфейса или конфигурации схемы.

Всегда сверяйте маркировку ревизии модуля PSM со спецификацией платы проводки перед заказом.

Безопасность шины постоянного тока — критическое требование к обращению

Плата проводки A16B-2202-0421, как и все платы проводки PSM, работает в условиях высокого напряжения. Шина постоянного тока, которую эта плата помогает поддерживать, при нормальной работе составляет примерно 300 В постоянного тока — смертельное напряжение.

Даже после отключения сетевого питания конденсаторы шины постоянного тока (в PSM и в подключенных модулях SVM/SPM) сохраняют этот заряд в течение нескольких минут.

Любые работы, связанные со снятием или проверкой платы проводки A16B-2202-0421, должны начинаться с минимального периода ожидания после отключения основного питания — обычно в руководстве по техническому обслуживанию PSM указывается 10–15 минут — прежде чем можно будет считать напряжение шины постоянного тока безопасным.

В течение этого времени светодиод «CHARGE» на передней панели PSM должен погаснуть, подтверждая разрядку конденсатора. Измерение напряжения шины постоянного тока непосредственно с помощью вольтметра соответствующего класса перед прикосновением к любым внутренним компонентам обеспечивает окончательное подтверждение.

Часто задаваемые вопросы

В1: На PSM отображается код светодиодного индикатора, указывающий на неисправность. Как отказ платы проводки связан с конкретными кодами тревоги?

Дисплей светодиодов PSM (обычно 2-значный 7-сегментный) отображает диагностические коды, которые определяют, какая подсистема внутри PSM вышла из строя. Коды, связанные с перенапряжением или пониженным напряжением на шине постоянного тока, отказом основной цепи или неисправностью цепи предварительной зарядки, напрямую указывают на цепи преобразования мощности платы проводки.

Коды, связанные с коммуникацией FSSB или отказом питания управления, обычно указывают на сопутствующую плату управления, а не на плату проводки.

Руководство по техническому обслуживанию серии Alpha содержит полную таблицу интерпретации кодов светодиодов — всегда сверяйте конкретный код тревоги перед определением того, какая плата вышла из строя.

В2: Можно ли использовать A16B-2202-0421 от PSM-26 в PSM-37?

A16B-2202-0421 указана как общая плата проводки для PSM-15 до PSM-55, что включает как PSM-26, так и PSM-37. Если оба модуля относятся к одному поколению ревизий (05D или более поздней), плата проводки физически и электрически является одним и тем же компонентом и может использоваться взаимозаменяемо между этими моделями.

Однако тепловая конструкция всего блока PSM и установка в шкафу рассчитаны на конкретную номинальную мощность каждой модели — всегда проверяйте общую требуемую выходную мощность в кВт системы привода станка по отношению к номинальной мощности модели PSM при замене всего модуля.

В3: На PSM отображается неисправность светодиода «CHARGE», и напряжение на шине постоянного тока никогда не достигает рабочего напряжения. Это плата проводки?

Неисправность, при которой шина постоянного тока никогда не заряжается должным образом, является сильным признаком проблемы в цепи предварительной зарядки или выпрямительной ступени платы проводки. Распространенные причины включают: перегоревший резистор предварительной зарядки (что приводит к тому, что шина либо вообще не заряжается, либо заряжается очень медленно), неисправность схемы управления контактора обхода (что мешает обходу резистора после начальной зарядки) или отказ выпрямительных диодов (что приводит к частичной или нулевой шине постоянного тока).

Прежде чем заключить, что плата проводки вышла из строя, убедитесь, что входное напряжение переменного тока находится в пределах спецификации, а предохранители сетевого напряжения переменного тока исправны — эти внешние проверки занимают несколько минут и устраняют наиболее распространенные причины отказа шины постоянного тока.

В4: Какова связь между платой проводки A16B-2202-0421 и рекомендуемым реактором переменного тока?

Для PSM-15 (A06B-6087-H115) рекомендуемый реактор переменного тока — A81L-0001-0123. Реакторы переменного тока являются внешними компонентами, устанавливаемыми перед PSM в проводке шкафа — они снижают гармонические токи, потребляемые выпрямителем PSM от сети, и ограничивают скорость пускового тока.

Реактор не является частью самой платы проводки, но работает совместно с ней. Реакторы всегда должны присутствовать при установке PSM, а их отсутствие или неправильный номинал могут привести к увеличению нагрузки на выпрямительные компоненты платы проводки, потенциально ускоряя отказ.

В5: Плата проводки PSM имеет видимые физические повреждения в точке подключения шины постоянного тока. Можно ли это отремонтировать на компонентном уровне?

Физические повреждения в точках подключения шины постоянного тока — обугленные или сгоревшие соединения шин, поврежденные медные дорожки или вышедшие из строя токонесущие компоненты на пути шины — иногда могут быть отремонтированы на компонентном уровне специализированными ремонтными предприятиями FANUC, обладающими соответствующими возможностями для пайки при высоких токах и замены шин.

Однако соображения безопасности при ремонте соединения шины высокого тока требуют, чтобы любая отремонтированная плата была тщательно протестирована под полной нагрузкой перед возвращением в эксплуатацию.

Для плат проводки PSM протестированные обменные блоки от специализированных поставщиков часто являются более надежным и экономически эффективным решением по сравнению с внутренним ремонтом на компонентном уровне, особенно когда степень повреждения неизвестна.
