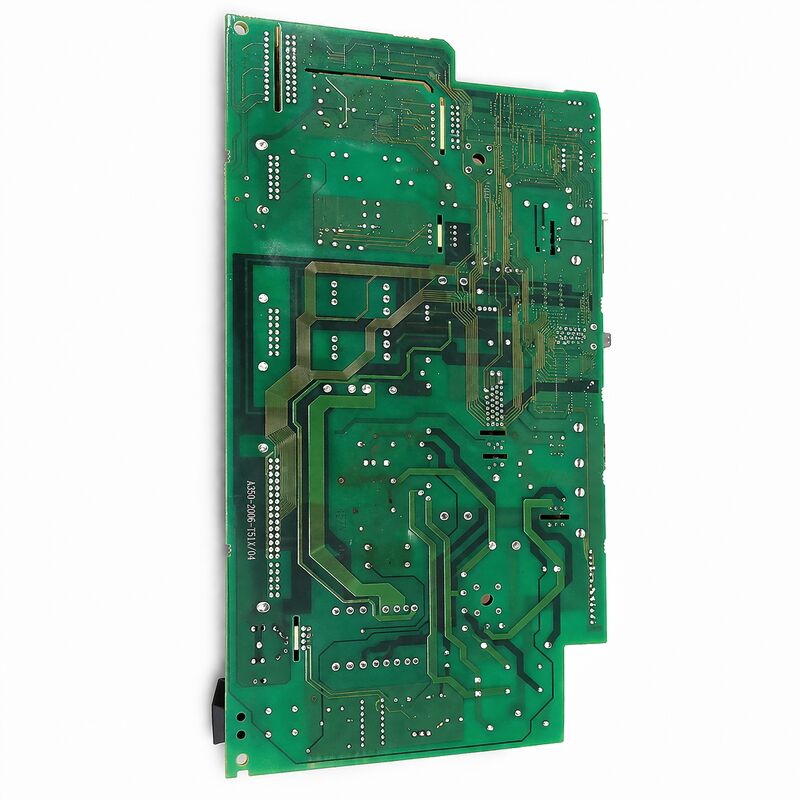

FANUC A16B-2202-0420 | Плата питания сервопривода серии Alpha — для PSM-5.5 и PSM-11 (ранняя ревизия) серии A06B-6077, 200 В переменного тока, запасная часть привода поколения Alpha, производство Япония

Обзор

FANUC A16B-2202-0420 — это плата питания для модулей PSM серии Alpha FANUC меньшей мощности — PSM-5.5 (5,5 кВт) и PSM-11 (11 кВт) серии A06B-6077.

Эти модули были разработаны для компактных станков с ЧПУ, где общая потребляемая мощность системы привода невелика: небольшие токарные станки с ЧПУ с двумя сервоосями и относительно небольшим шпиндельным двигателем, компактные обрабатывающие центры с тремя осями и шпинделем среднего диапазона или другие специализированные станки, где суммарная мощность двигателей составляет от 5,5 до 11 кВт в непрерывном режиме.

PSM-5.5 и PSM-11 занимают нижнюю часть линейки блоков питания серии Alpha от FANUC.

В контексте системы привода номинальная мощность PSM в киловаттах представляет собой непрерывную мощность, которую он может подавать на все подключенные серво- и шпиндельные усилители одновременно.

PSM-5.5, питающий 2-осевой токарный станок со шпиндельным двигателем мощностью 3,7 кВт, имеет примерно 1,8 кВт, доступных для обеих сервоосей в сумме — этого обычно достаточно для серводвигателей меньшего размера на компактных токарных станках.

PSM-11, обслуживающий три оси плюс шпиндель мощностью 7,5 кВт, является более плотной конфигурацией, но все еще практичной для станков с номинальными характеристиками серводвигателей среднего уровня.

Плата A16B-2202-0420, как и ее аналог A16B-2202-0421, является компонентом силовой части — она обрабатывает трехфазное входное напряжение 200 В переменного тока и преобразует его в шину постоянного тока, от которой питаются подключенные серво- и шпиндельные усилители.

Ее архитектура следует тем же принципам: выпрямительный мост, цепь предварительной зарядки, рекуперативный инвертор (или резистивное торможение в вариантах PSMR) и распределение шины постоянного тока.

Перекрестная ссылка от A16B-2202-0420 к A16B-2202-0421 на границе ревизий 04C/05D отражает постоянное совершенствование аппаратного обеспечения серии Alpha PSM компанией FANUC.

Модель -0420 — это более старая плата ранней ревизии; модель -0421 представляет собой обновленную конструкцию, используемую в более поздних ревизиях и модулях большей мощности.

Ключевые характеристики

Компактные приводы Alpha PSM в эксплуатации — контекст обслуживания

PSM-5.5 и PSM-11 устанавливались на компактные станки, которые были популярны в небольших мастерских и цехах в 1990-х и начале 2000-х годов.

Значительная установленная база этих станков продолжает работать и сегодня — небольшие токарные станки с ЧПУ, производящие точеные детали, компактные вертикальные обрабатывающие центры, используемые для прототипирования и мелкосерийного производства, а также специализированные станки, такие как шлифовальные приспособления с ЧПУ и гравировальные системы.

Для этих станков экономика обслуживания отличается от обслуживания крупных, дорогостоящих производственных центров.

Остаточная стоимость станка может быть невелика, но его конкретная роль в производственном процессе означает, что время простоя по-прежнему нарушает работу.

Плата A16B-2202-0420 — или, чаще, полный модуль PSM — является компонентом, отказ которого полностью останавливает станок, что делает быструю доступность проверенной замены приоритетом.

PSM A06B-6077-H106 и H111 физически меньше, чем модули A06B-6087 большей мощности, и их внутренняя конструкция соответственно более компактна.

Эта компактность означает, что замена компонентов внутри модуля — особенно электролитических конденсаторов шины постоянного тока — требует большей осторожности, чем на более крупных модулях, но не является принципиально более сложной для опытного специалиста по приводам.

Распространенные причины отказа маломощных модулей Alpha PSM

Старение конденсаторов шины постоянного тока: Электролитические конденсаторы в секции сглаживания шины постоянного тока стареют в зависимости от времени, температуры и часов работы. Через 10–15 лет службы их емкость уменьшается, а эквивалентное последовательное сопротивление (ESR) увеличивается.

Эффект заключается в увеличении пульсаций шины постоянного тока — напряжение шины больше колеблется вокруг номинального значения, поскольку конденсаторы больше не могут эффективно поглощать переходные токи. Симптомы включают: необъяснимые периодические аварийные сигналы при смене осей, периодическое появление кодов ошибок PSM (особенно при высоких нагрузках, таких как одновременное ускорение осей) и снижение пиковой мощности крутящего момента.

Отказ компонентов цепи предварительной зарядки: Резистор предварительной зарядки ограничивает пусковой ток при включении. Если этот резистор деградирует (увеличивается сопротивление) или выходит из строя (обрыв), шина постоянного тока либо не заряжается, либо заряжается медленно.

Если байпасный контактор или его драйвер выходят из строя, шина постоянно заряжается через резистор — это может работать при легкой нагрузке, но выходит из строя при нагрузке. Это приводит к состоянию «PSM готов, но низкое напряжение шины», которое ЧПУ обнаруживает как неисправность сервоусилителя.

Деградация компонентов выпрямителя: Диоды или тиристоры выпрямителя, преобразующие переменный ток в постоянный, могут деградировать со временем, особенно если источник питания станка подвергался скачкам напряжения.

Деградировавшие выпрямители дают более низкое, чем обычно, напряжение на шине постоянного тока или увеличивают содержание гармоник переменного тока на шине.

A16B-2202-0420 против A16B-2202-0421 — выбор правильной платы

Ключевое отличие между этими двумя платами заключается в модуле PSM, к которому они принадлежат, что определяется уровнем ревизии модуля PSM:

Если модуль PSM — это A06B-6077-H106 (PSM-5.5) или A06B-6077-H111 (PSM-11) — любой ревизии — применимой платой является A16B-2202-0420.

Если модуль PSM — это A06B-6087-H115 (PSM-15) или больше — ревизии 05D или более поздней — применимой платой является A16B-2202-0421.

Если модуль PSM — это A06B-6087-H115 (PSM-15) ревизии A (более ранний вариант) — применимой платой также является A16B-2202-0421, но с более ранней конфигурацией платы управления.

Когда полная история ревизий модуля PSM неизвестна, самый безопасный подход — заменить полный модуль PSM (корпус, плату питания и плату управления вместе) как согласованный и протестированный узел от специализированного поставщика, а не заменять плату питания отдельно.

Часто задаваемые вопросы

В1: Модуль PSM-5.5 показывает светодиодный индикатор ошибки «1» при включении. Указывает ли это на неисправность платы питания?

Светодиод «1» в диагностике FANUC серии Alpha PSM обычно указывает на сбой питания управления — вход питания управления 24 В на PSM не установлен.

Это указывает на внешний источник питания 24 В или его проводку, а не на плату питания A16B-2202-0420. Плата питания отвечает за основную цепь (преобразование переменного тока в постоянный), а не за вход питания управления.

Проверьте источник питания 24 В постоянного тока на разъеме питания управления PSM перед проверкой платы питания.

В2: Можно ли заменить A16B-2202-0420 на A16B-2202-0421 в PSM-5.5 или PSM-11?

Это разные платы, предназначенные для разных моделей PSM. Хотя они имеют общую функциональную архитектуру, их номинальные характеристики компонентов, физические размеры и назначение разъемов соответствуют их соответствующим корпусам PSM.

Установка платы -0421 в корпус A06B-6077 PSM-5.5 или PSM-11 не поддерживается — расположение разъемов и конфигурации цепей различаются. Заменяйте аналогичным образом: -0420 на -0420 в серии A06B-6077.

В3: Станок работал, затем PSM-11 внезапно выключился с ошибкой. Станок не был под высокой нагрузкой. Что следует проверить?

Неожиданное отключение при низкой нагрузке часто является тепловым событием — тепловая защита PSM сработала, потому что внутренняя температура превысила пороговое значение. Даже при низкой нагрузке двигателя PSM генерирует тепло в своих собственных цепях.

Проверьте вентилятор охлаждения PSM (если установлен): заклинивший или изношенный вентилятор является наиболее частой причиной неожиданного теплового отключения в старых модулях PSM. Также убедитесь, что пути вентиляции шкафа не заблокированы и что температура окружающей среды внутри шкафа соответствует спецификации.

Если вентилятор работает и температура в норме, измерьте напряжение на шине постоянного тока — напряжение шины вне спецификации (слишком высокое или слишком низкое) также может вызвать защитное отключение.

В4: Совместима ли A16B-2202-0420 с PSM-15 серии A06B-6087?

Согласно документации FANUC серии Alpha, PSM-15 ревизии B или более поздней серии A06B-6087 использует плату питания A16B-2202-0421 (ревизия 05D или более поздняя), в то время как вариант ревизии A использует A16B-2202-0421 с платами управления более ранней ревизии.

A16B-2202-0420 связана с модулями A06B-6077 PSM-5.5 и PSM-11. Перед выбором запасной платы питания подтвердите конкретную ревизию модуля PSM по его заводской табличке.

В5: После капитального ремонта модуля PSM с заменой платы питания станок показывает «SV alarm» на всех сервоосях при запуске. В чем причина?

Сервоошибка по всем осям при запуске после замены PSM обычно указывает на то, что шина постоянного тока не достигла рабочего напряжения — сервоусилители ждут, пока шина постоянного тока достигнет порогового уровня, прежде чем инициализироваться.

Это может произойти, если: цепь предварительной зарядки замененной платы питания неисправна (шина не заряжается), PSM еще не получил сигнал MCON (управление магнитным контактором) от ЧПУ (который требуется для завершения последовательности предварительной зарядки), или предохранители сети переменного тока для PSM неисправны.

Измерьте напряжение на шине постоянного тока непосредственно на шинопроводе в PSM или на модуле SVM — если оно ниже ожидаемого рабочего уровня (обычно около 270–300 В постоянного тока для входного напряжения 200 В переменного тока), последовательность предварительной зарядки PSM не завершилась успешно.
