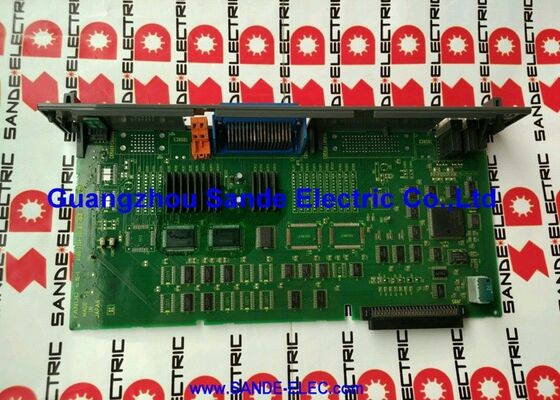

1 ПК Использованная ПКБ А16В22010890 В хорошем состоянии А16В-2201-0890 А16В-22О1-О89O

А16Б-2201-0890 | Плата управления удаленным вводом-выводом FANUC Genius — контроллер робота RJ / RJ-2 / интерфейс промышленного Ethernet

Genius I/O — архитектура распределенного ввода-вывода роботов

A16B-2201-0890 — это плата управления удаленным вводом-выводом Genius, устанавливаемая в контроллеры роботов FANUC RJ и RJ-2. Система ввода-вывода Genius представляет собой архитектуру последовательной полевой шины, разработанную в рамках платформы автоматизации GE Fanuc, позволяющую узлам распределенного ввода-вывода взаимодействовать с контроллером робота по выделенной последовательной шине, а не через прямые проводные соединения.

В приложениях роботизированных ячеек архитектура ввода-вывода Genius позволяет располагать узлы ввода-вывода рядом с реальными датчиками и исполнительными механизмами по всей ячейке робота — у захвата, рабочего приспособления, защитного ограждения или на удаленных станциях интерфейса машины — при этом обеспечивая обратную связь с контроллером робота по одному последовательному кабелю полевой шины. Это значительно уменьшает общее количество кабелей в ячейке по сравнению с прямой проводкой «точка-точка».

Основная информация о продукте

Промышленный интерфейс Ethernet

Интерфейс Ethernet на A16B-2201-0890 расширяет возможности подключения контроллера робота за пределы последовательной шины Genius, добавляя промышленный порт Ethernet для связи с системами более высокого уровня:

Интеграция заводской сети:Порт Ethernet позволяет контроллеру робота RJ/RJ-2 участвовать в промышленной сети Ethernet предприятия, обеспечивая удаленный мониторинг, сбор данных и интеграцию с системами управления производством.

Связь с контроллером ячейки:В ячейках с несколькими роботами или на производственных линиях, где контроллер ячейки координирует работу нескольких роботов и станков, интерфейс Ethernet обеспечивает канал связи между роботом FANUC и контроллером ячейки.

Удаленное программирование и мониторинг:Соединение Ethernet позволяет разрабатывать программы вне робота, передавать программы робота на контроллер и обратно, а также удаленно контролировать состояние робота с инженерных рабочих станций.

Сценарии применения

Ошибка ввода-вывода робота Genius RJ-2:В контроллере робота FANUC RJ-2 возникают сбои связи по шине Genius — удаленные узлы ввода-вывода теряют связь, и робот не может читать или управлять внешним вводом-выводом. A16B-2201-0890 определяется как неисправность платы управления Genius. При замене восстанавливается связь по распределительной шине ввода-вывода.

Сбой интерфейса Ethernet на роботе RJ:Роботизированная ячейка FANUC RJ теряет подключение к сети Ethernet. Робот продолжает работать в локальном режиме, но не может связываться с сетью предприятия. Интерфейс Ethernet A16B-2201-0890 определяется как неисправный.

Часто задаваемые вопросы

Вопрос 1. Что такое шина ввода-вывода Genius и почему она используется в роботизированных модулях FANUC?

Genius I/O — это система последовательной полевой шины платформы автоматизации GE Fanuc. Он использует один экранированный кабель витой пары для соединения нескольких распределенных узлов ввода-вывода по всей ячейке робота, при этом каждый узел считывает данные с локальных датчиков и управляет локальными исполнительными механизмами. Подход с последовательной шиной сокращает длину кабелей от контроллера робота до периферийных устройств ячейки — вместо прокладки отдельных проводов для каждой точки ввода-вывода один кабель шины обслуживает несколько узлов. Это упрощает подключение ячеек, снижает вероятность ошибок подключения и упрощает замену узла.

Вопрос 2. Какие сигналы тревоги робота указывают на неисправность A16B-2201-0890, а не на неисправность шинного узла Genius?

Ошибки связи по шине Genius на контроллере RJ/RJ-2 отображаются в виде сигналов тревоги о неисправности шины, указывающих конкретный адрес узла, в котором произошел сбой. Если одиночный адрес узла выходит из строя, скорее всего, неисправность связана с аппаратным обеспечением узла или проводкой шины в этом месте. Если все узлы шины Genius выходят из строя одновременно, неисправность находится в плате управления A16B-2201-0890 — главном устройстве на шине Genius внутри контроллера. Потеря соединения Ethernet наряду с неисправностями шины указывает на A16B-2201-0890, поскольку оба интерфейса находятся на этой плате.

В3: Влияет ли замена A16B-2201-0890 на программу робота или конфигурацию ввода-вывода?

Данные программы робота (программы подвесного пульта обучения, системные переменные, данные управления) хранятся в основной SRAM-памяти контроллера робота — отдельно от платы ввода-вывода Genius. Замена A16B-2201-0890 не влияет на сохраненные программы. Однако адреса узлов шины Genius и настройки IP-адреса Ethernet, настроенные на этой плате, возможно, придется ввести заново из резервной копии. Перед заменой платы убедитесь, что резервные копии текущей конфигурации доступны.

Вопрос 4: A16B-2201-0890 предназначен только для RJ-2 или он также подходит для оригинального контроллера RJ?

Описание платы подтверждает совместимость RJ/RJ-2 — как оригинальный RJ, так и R-J2 указаны как совместимые платформы. Прежде чем заказывать замену, подтвердите идентификацию модели установленного контроллера и положение установки платы.

Вопрос 5: Какие меры предосторожности при электростатическом разряде применяются при обращении с A16B-2201-0890?

Рукоятка с заземленным антистатическим браслетом на антистатической поверхности. Хранить в антистатической упаковке. Полностью выключите контроллер робота, используя последовательность отключения питания контроллера, прежде чем получить доступ к внутренним платам — следуйте соответствующим процедурам руководства по техническому обслуживанию контроллера FANUC RJ или R-J2 для безопасного доступа к плате.
