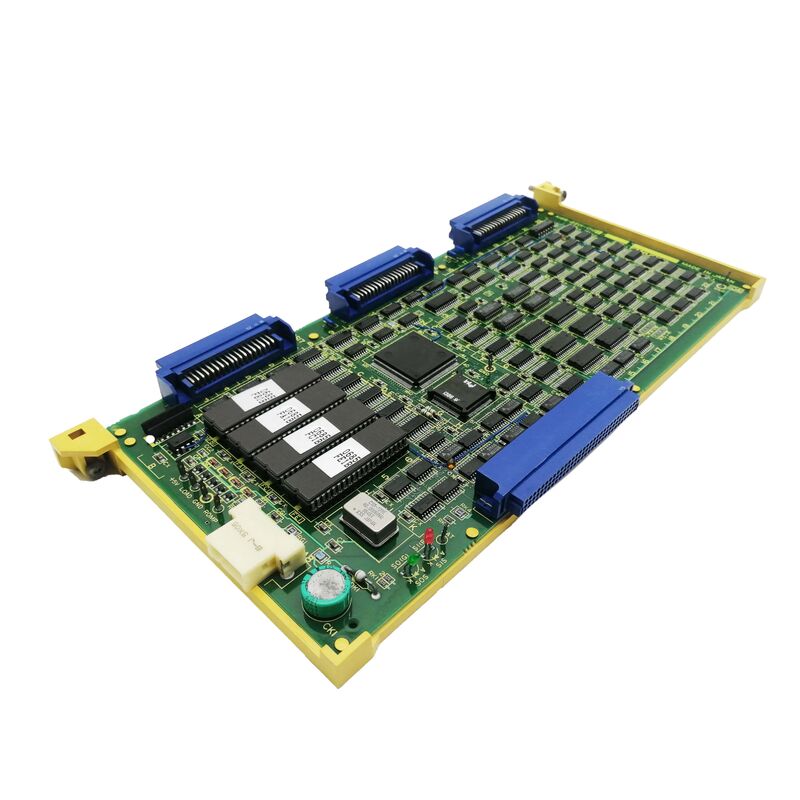

A16B-2201-0851 Использованная схема Fanuc PLC 200w Усилитель PCB

A16B-2201-0851 ∙ FANUC PMC-NB Печатная плата ∙ F15M / F15T / F15B ПКУ управления станками с ЧПУ

Что делает ПМК в системе FANUC CNC

Машинные инструменты с ЧПУ имеют два различных уровня управления, работающих одновременно:

ВCNCуправляет всеми движениями оси, скоростью шпинделя, интерполяцией и выполнением программы G-кода.

ВПМК(Программируемое управление машиной) управляет всем остальным: охлаждающая жидкость включена/выключена, управление конвейером чипов, блокировки дверей, последовательности смены инструментов, гидравлическая логика зажима, перемещение поддонов,лампы панели оператора и кнопкиPMC работает с логическими программами лестницы, по сути, с ПЛК, встроенным в FANUC CNC, и выполняется независимо от программы движения CNC.

A16B-2201-0851 - это панель управления серии PMC-NB, которая выполняет эту логику последовательности машины в системах FANUC 15M (оборудовательный центр), 15T (окружительный центр) и 15B CNC.

Основная информация о продукте

Серия FANUC 15 ️ Обработка, повороты и варианты типа B

A16B-2201-0851 обслуживает три варианта CNC в серии FANUC 15:

F15M (Машиностроительный центр):15M CNC управляет вертикальными центрами обработки, горизонтальными центрами обработки и высокопроизводительными многоосевыми фрезерными машинами.зажимание оси, управление охлаждающей жидкостью и логику панели оператора.

F15T (центр поворота):Функции PMC-NB включают управление хвостовым и постоянным отдыхом, интерфейсы ленточного питателя, последовательности ловителей деталей и логику зажима.

F15B:Вариант платформы серии 15, также поддерживаемый той же платформой A16B-2201-0851 PMC-NB.

Сценарии применения

Диагностика неисправности сменщика инструментов:Обрабатывающий центр с FANUC 15M CNC разрабатывает случайную сигнализацию об отключении времени смены инструмента.источником неисправности определяется панель PMC-NBЗамена A16B-2201-0851 восстанавливает надежное выполнение смены инструмента.

Ремонт и реставрация станков с ЧПУ:Система FANUC 15T CNC восстанавливается после сбоя питания. Проводятся проверки нескольких плат. Платформа PMC-NB проходит испытания и заменяется на A16B-2201-0851.После перегрузки программы ПМК и проверки последовательности машины, токарь возвращается к производству.

Профилактический запас:Производственное предприятие, работающее с несколькими ЧПУ серии FANUC 15, поддерживает A16B-2201-0851 в качестве критической запасной части, что позволяет быстро реагировать на сбой панели PMC без длительного простоя машины.

Частые вопросы

Вопрос 1: Что происходит с программой PMC, когда A16B-2201-0851 заменяется?

Программа лестницы PMC хранится в нелетающей памяти в системе CNC. В большинстве конфигураций 15-серии программа сохраняется в памяти CNC независимо от самой платы PMC.После замены A16B-2201-0851, программа PMC обычно перегружается с резервной ленты, передачи RS-232 или устройства В/В. Перед заменой платы всегда проверяйте наличие действительной резервной копии программы PMC,и проверять работу программы PMC путем полного теста последовательности машины после установки.

Вопрос 2: Что означает обозначение "W/O CAP" для A16B-2201-0851?

"W/O CAP" означает, что плата поставляется без резервного конденсатора батареи.Вариант W/O CAP использует резервную батарею системы или альтернативную систему памяти для хранения программ во время отключенияПри замене существующей платы, сопоставьте оригинал платы с конфигурацией W/O CAP или с конденсатором, чтобы сохранить сохранность памяти системы.

Вопрос 3: Можно ли использовать A16B-2201-0851 на всех моделях серии FANUC 15?

A16B-2201-0851 подтверждается для FANUC 15M, 15T и 15B. Другие варианты серии 15, такие как 15MA или 15TA, могут использовать ту же или другую карту PMC,в зависимости от конкретной конфигурации CNC и версии программного обеспечения. Перед установкой A16B-2201-0851 в систему, подтвердите, что целевая модель CNC - 15M, 15T или 15B, и убедитесь, что пересмотр платы соответствует ожидаемой версии оборудования PMC-NB установленного CNC.

Вопрос 4: Можно ли отремонтировать панель PMC-NB или ее всегда необходимо заменить?

Ремонт ПКБ на уровне компонентов технически возможен для A16B-2201-0851. FANUC CNC сервисные компании предлагают ремонт на уровне платы с использованием оригинальных или эквивалентных классов компонентов.Ремонт является жизнеспособным вариантом, когда подтвержденная прямая замена не доступнаДля критически важных для производства машин ремонт доски квалифицированным специалистом по ремонту FANUC является приемлемой альтернативой замене.при условии, что отремонтированная доска проходит функциональное испытание перед повторной установкой.

Q5: Где в шкафу CNC находится A16B-2201-0851?

В шкафах FANUC 15 серии CNC, панель PMC-NB устанавливает в основном блоке управления Расположение доски в стойке зависит от конкретной конфигурации шкафа 15-серии и общего комплекта доски системыПеред снятием или заменой A16B-2201-0851 обратитесь к руководству по оборудованию FANUC 15M/15T/15B для получения специальной карты распределения слотов установленной системы.
