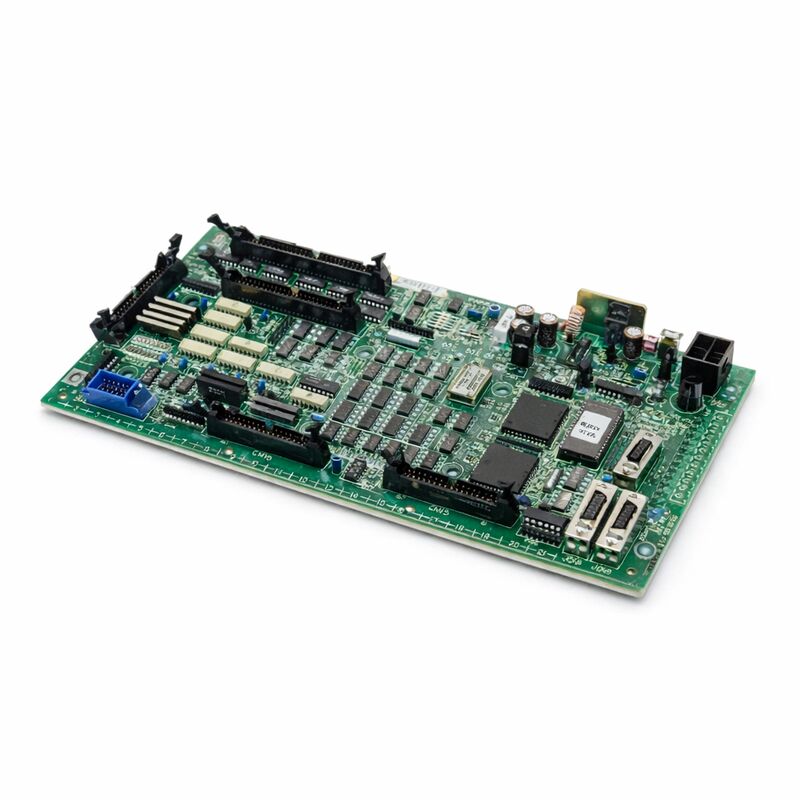

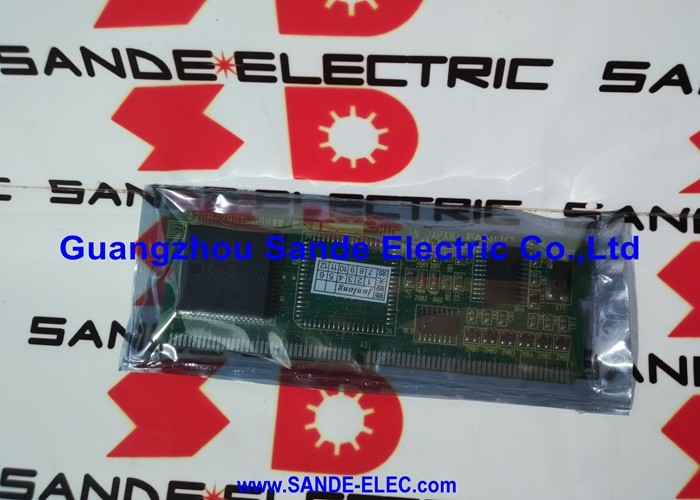

FANUC A16B-2201-0110 | Плата ввода-вывода панели оператора — Серии 16i / 18i / 21i (F16M/T), производство Япония

Номер детали: A16B-2201-0110

Производитель: FANUC Corporation (Япония)

Тип продукта: Плата ввода-вывода панели оператора (интерфейс панели станка)

Серия платы: A16B-2201

Совместимые системы: FANUC Series 16i, 18i, 21i (F16M/T)

Описание: Блок интерфейса панели оператора станка

Обзор

A16B-2201-0110 — это плата ввода-вывода панели оператора для станков с ЧПУ FANUC серий 16i, 18i и 21i — в частности, для конфигураций панели оператора станка F16M и F16T. Эта плата является физическим и электронным мостом между аппаратным обеспечением панели оператора станка и логикой ПЛК (программируемого логического контроллера) станка с ЧПУ. Каждое нажатие кнопки, выбор переключателя и сигнальная лампа на панели оператора станка проходят через эту плату.

Панель оператора — это место, где человек встречается со станком.

Ручки регулировки скорости подачи, переключатели режимов, кнопки джойстика по осям, запуск цикла, удержание подачи, одиночный блок — все эти физические элементы управления подключены к плате ввода-вывода панели оператора.

Плата получает электрические сигналы от этих элементов управления, преобразует их в цифровые состояния и передает их ПЛК через свой интерфейс ввода-вывода.

В обратном направлении выходная логика ПЛК — которая управляет сигнальными лампами и индикаторами состояния панели — проходит через эту плату к физическим цепям ламп.

Без исправной A16B-2201-0110 панель оператора станка становится неработоспособной.

Станок с ЧПУ может продолжать работать внутри, но оператор теряет возможность управлять станком через панель.

Не менее важно, что критически важные входы панели, такие как кнопка аварийной остановки и функция удержания подачи, проходят через эту плату — неисправная плата ввода-вывода панели может поставить под угрозу способность станка реагировать на команды безопасности оператора через панель.

Ключевые характеристики

Ввод-вывод панели — уровень аппаратного интерфейса

Плата ввода-вывода панели оператора занимает определенное архитектурное положение в системе ЧПУ. Основная плата ЦП контроллера ЧПУ обрабатывает выполнение программ и интерполяцию движения. ПЛК выполняет логику лестничных схем станка.

Плата ввода-вывода панели обрабатывает электрический интерфейс с физическим миром панели станка.

Панели станков содержат десятки или сотни отдельных кнопок, клавишных переключателей, селекторных переключателей и сигнальных ламп.

Каждая из них представляет собой отдельную электрическую цепь со своей проводкой. Без организованной архитектуры ввода-вывода платы ввода-вывода панели каждая из этих цепей потребовала бы прямого индивидуального подключения к логическим цепям станка с ЧПУ — непрактичное решение с точки зрения помехоустойчивости, сложности проводки и расстояния.

Плата ввода-вывода панели решает эту проблему, концентрируя проводку панели в структурированный, кондиционированный интерфейс.

Входные цепи платы обеспечивают оптическую развязку между проводкой панели 24 В постоянного тока со стороны поля и логическими цепями контроллера.

Эта развязка блокирует шум и переходные напряжения, которые могут проходить от проводки панели — проложенной по всему шкафу станка рядом с силовыми кабелями — в чувствительную логику контроллера.

Выходные цепи платы управляют цепями сигнальных ламп.

Они требуют большего тока, чем логика контроллера может подать напрямую. Выходные драйверы на плате ввода-вывода панели устраняют этот разрыв, обеспечивая ток, необходимый для освещения ламп, в то время как логика контроллера просто устанавливает бит цифрового выхода.

Контекст применения F16M/T

A16B-2201-0110 используется для конфигураций F16M (центр обработки) и F16T (центр токарной обработки) платформы Series 16i. Это различие важно, поскольку центры обработки и токарные центры имеют разные компоновки панелей оператора и разные требования к вводу-выводу.

Конфигурация M включает специфические входы и выходы, подходящие для дополнительных функций центра обработки — сигналы готовности смены инструмента, входы ориентации шпинделя, сигналы смены паллет. Конфигурация T учитывает различные требования к вводу-выводу токарного центра.

Плата A16B-2201-0110 обеспечивает ввод-вывод для этих типов панелей оператора, предоставляя правильные назначения сигналов и количество каналов для конкретного типа станка.

Установка платы, предназначенной для другого типа станка, может привести к неправильному сопоставлению ввода-вывода, даже если плата физически подходит и типы разъемов совпадают.

Диагностика неисправностей ввода-вывода панели

Неисправности платы ввода-вывода панели проявляются видимыми и немедленными симптомами. Кнопки панели, которые перестают реагировать, сигнальные лампы, которые остаются постоянно включенными или постоянно выключенными независимо от состояния станка, селекторы режимов, которые, кажется, не оказывают никакого эффекта — все это характерно для неисправной или вышедшей из строя платы ввода-вывода панели.

Диагностические экраны ПЛК станка с ЧПУ являются основным инструментом диагностики.

Эти экраны отображают состояние каждого адреса ввода-вывода в ПЛК в реальном времени. При подозрении на неисправность ввода-вывода панели техник отслеживает адреса входов ПЛК, соответствующие конкретным кнопкам панели, физически нажимая и отпуская каждую кнопку. Если адрес изменяет состояние правильно, этот входной канал исправен. Если он не реагирует, неисправность заключается в плате, проводке или самом устройстве панели.

Одновременный отказ нескольких входных или выходных каналов — особенно каналов, которые используют одну и ту же группу разъемов на плате — сильно указывает на неисправность платы, а не на проблемы с проводкой. Отдельные неисправности проводки обычно затрагивают один сигнал за раз.

Неисправности разъемов или плат одновременно затрагивают группы сигналов.

FAQ

В1: Кнопка запуска цикла станка перестала работать. Система ЧПУ не выдает никаких сигналов тревоги и в остальном выглядит нормально. Может ли это быть A16B-2201-0110?

Проверьте экран диагностики ПЛК для адреса входа запуска цикла при нажатии кнопки. Если адрес изменяет состояние, плата правильно считывает входной сигнал кнопки — проблема заключается в логике лестничных схем ПЛК или в условиях режима станка с ЧПУ, которые управляют функцией запуска цикла.

Если адрес не изменяет состояние при нажатии кнопки, а сопротивление контактов кнопки подтверждено как хорошее мультиметром, то входная цепь платы для этого канала вышла из строя.

В2: Несколько сигнальных ламп панели постоянно горят независимо от состояния станка. ПЛК показывает, что адреса выходов для этих ламп установлены в положение ВЫКЛ. Что не так с платой?

Лампы, установленные в положение ВЫКЛ, но постоянно горящие, указывают на то, что выходные драйверные цепи для этих каналов вышли из строя в проводящем состоянии.

Драйверы должны отключаться при команде ПЛК, но неисправный драйвер остается проводящим.

Это неисправность на уровне платы в секции выходных драйверов. Затронутые каналы не могут быть исправлены программными изменениями — плата требует ремонта или замены.

В3: После близкой грозы панель полностью перестала реагировать — не работают кнопки, не загораются лампы. Станок в остальном запускается нормально. Это плата?

Грозовые явления вызывают переходные напряжения, которые могут повредить входные защитные цепи на платах, подключенных к внешним полевым проводкам.

Плата ввода-вывода панели напрямую подключена к проводке панели, которая действует как антенна для энергии перенапряжения.

Компоненты входной защиты могли быть повреждены, в то время как другие цепи платы остались неповрежденными. Осмотрите плату на наличие видимых повреждений.

Если видимых повреждений нет, но характер неисправности — полная потеря функциональности панели при нормальной работе станка с ЧПУ — соответствует, замените плату и протестируйте.

В4: Была установлена замена A16B-2201-0110. Панель теперь реагирует, но одна конкретная кнопка, кажется, имеет неправильную функцию. Что может вызвать это?

Неправильная функция кнопки после замены платы обычно указывает на несоответствие адресов ввода-вывода — параметры ПЛК или логика лестничных схем, которые сопоставляют физические адреса ввода-вывода с функциями станка с ЧПУ, возможно, потребуется проверить.

В некоторых конфигурациях назначение адресов ввода-вывода устанавливается через параметры или конфигурацию разъема, которые должны соответствовать настройкам исходной платы.

Проверьте назначения адресов ввода-вывода на экране диагностики ПЛК в соответствии с документацией по проводке станка.

В5: Плата выглядит неповрежденной, но на панели станка всегда была одна кнопка, которая периодически не регистрировалась. Может ли это быть плата или сама кнопка?

Периодический отказ одной кнопки более вероятно является проблемой аппаратного обеспечения панели — изношенный контакт кнопки, разъем с высоким сопротивлением на этом конкретном канале или поврежденный провод в кабеле к этой кнопке — чем неисправность платы. Неисправности платы, которые проявляются периодическим поведением, как правило, затрагивают несколько каналов.

Протестируйте сопротивление контакта кнопки напрямую. Осмотрите проводку к этой кнопке. Если проводка и контакт в порядке, а неисправность сохраняется, то входная цепь платы для этого канала находится в пограничном состоянии.
