FANUC PC I/O BOARD A16B-2200-0956 A16B22000956 A16B-22OO-O956

FANUC A16B-2200-0956 | Тип Sink 104/72 Плата ввода-вывода без высокоскоростного пропуска — Серия 16-A ЧПУ, производство Япония

Номер детали: A16B-2200-0956

Производитель: FANUC Corporation (Япония)

Тип продукта: Плата ввода-вывода станка (тип Sink)

Серия платы: A16B-2200

Конфигурация ввода-вывода: 104 цифровых входа (DI) / 72 цифровых выхода (DO)

Тип выхода: Sink (NPN, ток стекает)

Высокоскоростной пропуск: Не включено

Совместимые системы: FANUC Series 16-A (FS 16-MA и совместимые)

Связанные платы: A16B-2200-0900 (плата ЦПУ), A16B-1212-0470

Обзор

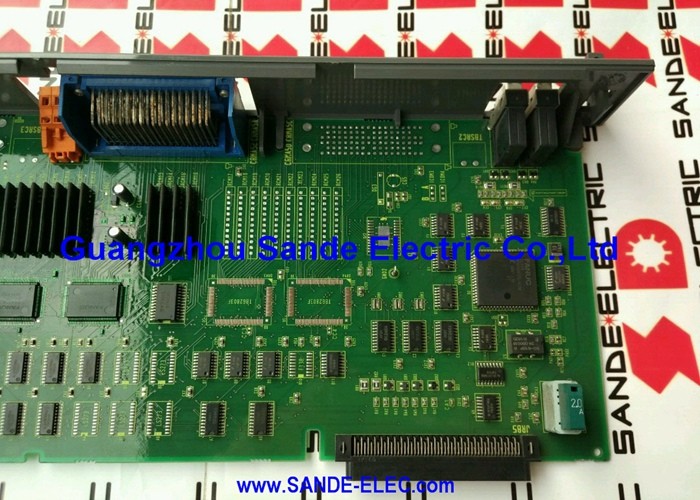

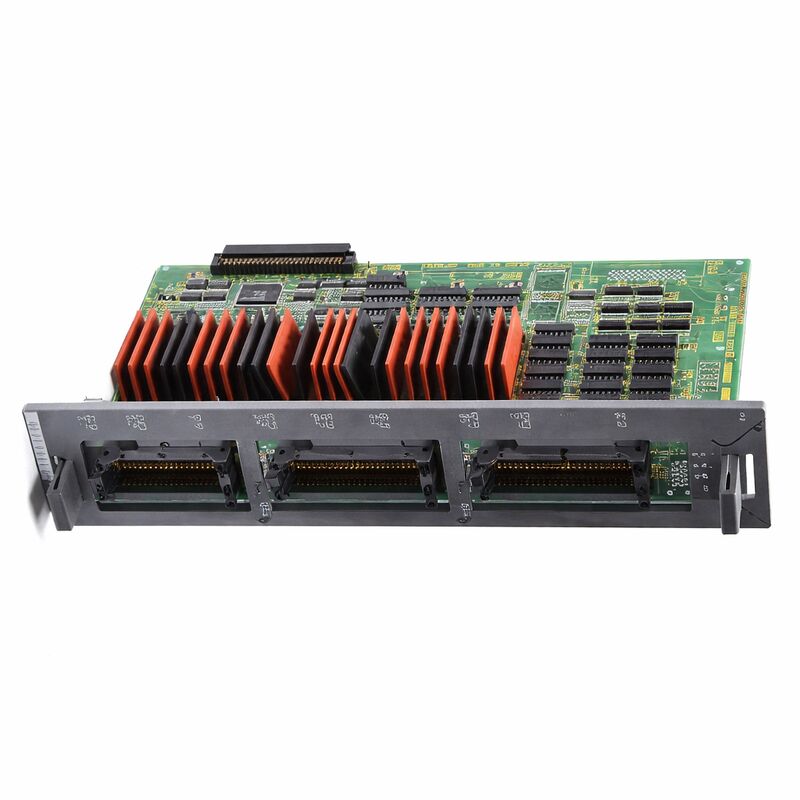

A16B-2200-0956 — это плата ввода-вывода станка для ЧПУ FANUC серии 16-A — высокопроизводительная плата типа Sink, обеспечивающая 104 цифровых входа и 72 цифровых выхода для подключения логики ПЛК ЧПУ к физическим устройствам станка.

Это основной интерфейс между тем, что решает лестничная программа, и тем, что фактически делает станок: каждый сигнал от концевого выключателя, датчика приближения или кнопки, который ПЛК должен считывать, поступает через эту плату, и каждый выход, управляющий реле, электромагнитным клапаном, сигнальной лампой или контактором вспомогательного двигателя, выходит через нее.

Вариант -0956 в серии плат ввода-вывода A16B-2200 является типом Sink без высокоскоростного пропуска.

Обозначение выхода типа Sink означает, что выходные драйверы платы оттягивают цепь нагрузки к земле (0 В) при активации — нагрузка подключается между положительным источником питания и выходным клеммой.

Это наиболее распространенная конфигурация выходов для промышленных станков, использующих схемы управления 24 В постоянного тока, и она соответствует соглашению о подключении, принятому подавляющим большинством производителей станков для этого поколения машин.

Отсутствие функции высокоскоростного пропуска отличает эту плату от вариантов -0950 и -0952, которые включают эту функцию.

Высокоскоростной пропуск требуется только для определенных циклов точного зондирования и измерения инструмента, которые требуют от ЧПУ фиксации положения оси в тот момент, когда происходит срабатывание датчика.

Если в приложении станка не используются циклы высокоскоростного пропуска, -0956 обеспечивает ту же емкость ввода-вывода 104/72 без дополнительной схемы.

Эта плата встречается в установках ЧПУ серии 16-A, включая FS 16-MA (системы управления серии A02B-0120-B502), вместе с платой ЦПУ A16B-2200-0900 и платой A16B-1212-0470.

Ключевые характеристики

Роль платы ввода-вывода в работе ЧПУ

Плата ввода-вывода — это сенсорная и моторная система контроллера ЧПУ. ЦПУ станка интерпретирует программы деталей и генерирует движение по осям.

ПЛК (программируемый контроллер станка) выполняет лестничную логику, которая управляет последовательностью операций станка — сменой инструмента, управлением охлаждением, перемещением паллет, блокировками безопасности, выбором режимов. Но логика ПЛК работает на цифровых адресах, представляющих абстрактные точки ввода-вывода.

Плата ввода-вывода преобразует эти абстрактные точки в физические электрические соединения.

Каждое устройство станка, которое ПЛК считывает или управляет им, имеет соответствующий адрес ввода-вывода на плате.

Станку с 60 концевыми выключателями и датчиками приближения требуется 60 адресов входа.

Станку с 50 управляемыми выходами — соленоидами, реле, лампами — требуется 50 адресов выхода. Емкость 104/72 платы A16B-2200-0956 позволяет обслуживать значительный станок со значительной сложностью автоматизации.

Выходы типа Sink управляют своими нагрузками, подключая отрицательный вывод нагрузки к земле. Когда ПЛК командует выход включить, соответствующий транзистор в выходной цепи проводит ток, замыкая путь тока через нагрузку.

Когда ПЛК командует выключить, транзистор размыкается, прерывая путь тока. Это транзисторное переключение быстрое, бесшумное и не изнашивается по сравнению с механическими релейными выходами — оно может переключаться тысячи раз в минуту без деградации.

Входная схема — защита от помех и оптическая развязка

104 входных схемы на A16B-2200-0956 используют оптическую развязку для отделения полевой проводки от логических схем платы. Полевой сигнал каждого входного канала управляет светодиодом внутри оптопауна.

Фотодетектор оптопауны затем генерирует сигнал логического уровня, который видит адрес входа контроллера.

Светодиод и фотодетектор не имеют электрического соединения — только свет пересекает барьер развязки.

Эта развязка критически важна в среде станков. Полевая проводка прокладывается рядом с кабелями питания двигателей, кабелями питания соленоидов и другими источниками электрических помех.

Без развязки эти источники помех могли бы попасть во входные схемы и вызвать ложные срабатывания — ПЛК видел бы изменение состояния входов, когда физическое событие не произошло. Оптопара устраняет этот путь связи.

Полевая проводка может нести свои помехи без попадания их в логику контроллера.

Sink против Source — соответствие проводке станка

Обозначение типа Sink на A16B-2200-0956 описывает конфигурацию выходных транзисторов. Выходы Sink при активации оттягивают выходной клемму к земле, поэтому нагрузка подключается от шины положительного питания к выходной клемме.

В системах управления 24 В постоянного тока это означает, что выходная клемма переключается между 0 В (активно) и примерно 24 В (неактивно).

Выходы типа Source (как на сопутствующем варианте -0986) работают наоборот — выходная клемма подключает положительное питание к нагрузке при активации, а нагрузка подключается от выходной клеммы к земле.

Исходная проводка производителя станка определяет, какой тип является правильным. Смешивание плат с выходами Sink и Source в станке, подключенном для другого типа, приведет к обратному поведению всех выходов — включены, когда командуется выключить, и наоборот.

Всегда проверяйте тип исходной платы перед приобретением замены.

Часто задаваемые вопросы

В1: ЧПУ показывает большое количество одновременных аварийных сигналов связи ПЛК после скачка напряжения в цехе. Многие входы считываются как активные, хотя соответствующие полевые устройства подтверждены как выключенные. Повреждена ли плата ввода-вывода?

Скачок напряжения, который обходит оптопары платы, может вызвать множественные сбои входов, когда входы кажутся активными независимо от состояния полевого устройства.

Это соответствует поврежденным оптопарам — событие скачка может нарушить изоляцию в слое связи оптопары, оставляя фотодетектор постоянно проводящим.

Если несколько входных каналов одновременно показывают неправильное состояние после события скачка, повреждение платы является вероятной причиной, и замена является целесообразной.

В2: Только несколько конкретных выходных каналов перестали работать. ПЛК показывает, что соответствующие адреса командуются включить, но полевые устройства не реагируют. Другие выходы на той же плате работают нормально. Что следует проверить?

Изолированные отказы выходных каналов — когда несколько конкретных выходов перестают работать, а другие остаются функциональными — чаще всего приводят к отказу отдельных выходных транзисторов. Это неисправность на уровне компонентов.

Сначала проверьте соответствующий предохранитель или защиту от перегрузки по току для затронутых каналов — некоторые группы выходов используют общий предохранитель, и перегоревший предохранитель останавливает все выходы в этой группе.

Если предохранители исправны, а ПЛК подтверждает, что адреса командуются включить, выходные транзисторы вышли из строя, и требуется ремонт или замена платы.

В3: После замены A16B-2200-0956 некоторые ранее работавшие входы теперь считываются некорректно. Что может быть причиной этого?

Некорректные показания входов после замены платы обычно указывают на проблему сопоставления адресов ввода-вывода или неплотно вставленный разъем.

Разъем между платой и полевой проводкой должен быть полностью вставлен — частично вставленный разъем может оставить некоторые входные каналы отключенными.

Убедитесь, что все разъемы полностью вставлены.

Также убедитесь, что параметры адресов ввода-вывода на заменяемой плате соответствуют исходной установке, поскольку некоторые конфигурации требуют проверки настроек DIP-переключателей или параметров адресов после замены платы.

В4: Является ли A16B-2200-0956 взаимозаменяемой с A16B-2200-0986?

Обе платы предлагают 104/72 ввода-вывода без высокоскоростного пропуска, но -0956 имеет тип Sink, а -0986 — тип Source. Они не взаимозаменяемы в станке. Полевая проводка станка разработана для одного конкретного типа выхода.

Установка неправильного типа меняет полярность всех выходов — выходы включаются при команде выключить и выключаются при команде включить.

Всегда точно подбирайте тип исходной платы (Sink или Source).

В5: Станок периодически выдает аварийный сигнал связи ПЛК ввода-вывода, который устраняется при перезагрузке. Плата находится в эксплуатации много лет. Что может изнашиваться?

Прерывистые аварийные сигналы связи ввода-вывода, которые устраняются при перезагрузке без аппаратного повреждения, часто вызваны старением электролитических конденсаторов в секции питания платы.

Деградировавшие конденсаторы допускают пульсации напряжения питания, которые могут вызывать периодические ошибки связи на интерфейсе связи ввода-вывода.

Неисправность прерывистая, потому что конденсаторы находятся на грани отказа, а не полностью вышли из строя.

Профилактическая замена конденсаторов на плате с таким поведением в этом возрасте восстанавливает надежную работу без необходимости полной замены платы.
