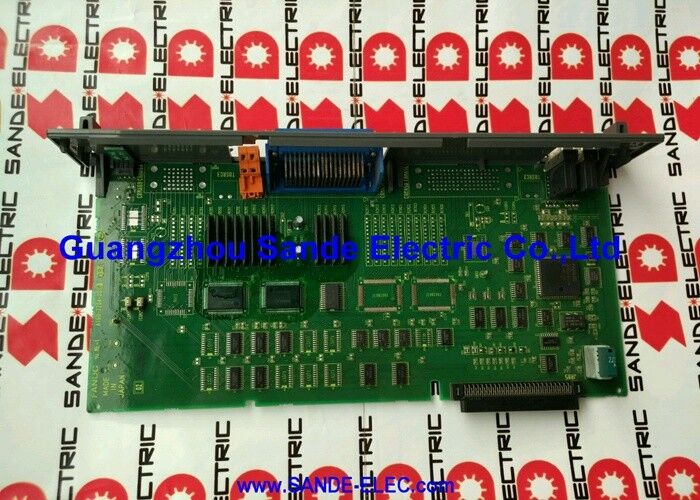

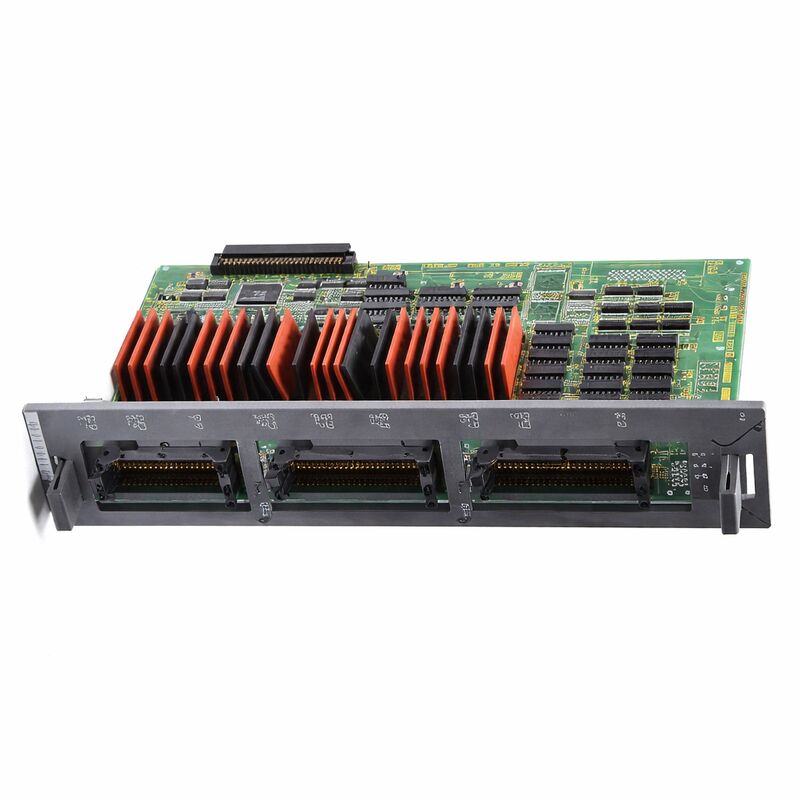

Планшеты памяти Fanuc A16B-2200-0950 A16B22000950 A16B-22OO-O95O

FANUC A16B-2200-0950∙ FANUC Type 104/80 I/O PCB с высокоскоростным пропусканием ∙ Серия 16-B (F16M/T), Япония

Номер части:A16B-2200-0950

Производитель:Корпорация FANUC (Япония)

Тип продукции:ПКВ ввода/вывода машины с высокоскоростным пропусканием (тип раковины)

Серия доски:A16B-2200

Конфигурация В/В:104 Цифровые входы (DI) / 80 Цифровые выходы (DO)

Тип выхода:Погрузчик (NPN, погружение тока)

Высокоскоростной переход:Включается

Совместимые системы:FANUC серии 16-B, F16M, F16T (F16B)

Необходимый компаньон:A20B-9001-0480 (продается отдельно)

Статус:Производство прекращено

Обзор

A16B-2200-0950 - это панель ввода/вывода для машины FANUC серии 16-B CNC, обеспечивающая 104 цифровых входа и 80 цифровых выходов в конфигурации типа раковины и критически,добавление функции высокоскоростного пропуска, которая отличает его от варианта -0955 с идентичной емкостью ввода/вывода.

Включение высокоскоростной схемы пропуска делает это плату необходимой для серии 16-B установки, где на машине зондирования, измерения длины инструмента,или циклы компенсации, зависящие от сигнала пропусков, являются частью процесса обработки.

Обратите внимание, что A16B-2200-0950 не включает в себя компаньонный модуль A20B-9001-0480, который необходим для полной функциональности.

Установки, которые нуждаются в заменной плате, не закупая новый компаньонный модуль, часто могут повторно использовать существующий A20B-9001-0480 из ремонтируемой машины,при условии подтверждения функциональности модуля.

Карта охватывает весь диапазон ввода/вывода машины, который требуется управляемым обрабатывающим центром серии 16-B: каждый переключатель предела, датчик близости, подтверждение закрытой двери,и режим выбора входных данных через 104 входных каналов.

Каждое реле, соленоид, индикатор и вспомогательное устройство выводятся через 80 выходной каналов.

А для машин, оснащенных системами зондирования, высокоскоростные входы для пропускания обеспечивают точный, критический по времени интерфейс между сигналом запуска зонда и механизмом позиционного замыкания CNC.

Основные характеристики

Что делает высокоскоростной прыжок и почему это важно

Обычные входы PMC на любой плате В/В FANUC имеют задержку ответа, определяемую временем цикла сканирования В/В.PMC периодически просматривает свои входные адреса, проверяя состояние каждого входа во время каждого прохода сканирования..

Существует задержка между тем, когда ввод поля меняет состояние, и когда PMC впервые читает изменение.

Для большинства функций машины эта задержка не имеет значения: переключатель с закрытой дверью, датчик положения журнала инструмента,или кнопка запуска цикла все могут переносить время цикла сканирования PMC без каких-либо видимых последствий для работы машины.

Вход высокоскоростного пропуска архитектурно отличается. Когда сигнал принимается на входе высокоскоростного пропуска, плата не ждет цикла сканирования PMC.Планшет немедленно генерирует аппаратное прерывание CNC.

CNC захватывает (замыкает) текущие положения оси в тот момент, прежде чем изменение сигнала будет полностью обработано программным обеспечением.Результатом является измерение положения, которое отражает, где оси были в тот момент, когда сигнал пропуска выстрелил, а не там, где они были несколько миллисекунд спустя, когда программное обеспечение впервые прочитало вход.

Этот аппаратный захват позиции необходим для точности зондирования.

Сонд с сенсорным приводом, движущийся со скоростью подачи в поверхность заготовки, запускается в определенной геометрической точке поверхности.

Входный сигнал "Skip" фиксирует положение оси в момент запуска.

CNC использует эти запертые позиции для определения координат контактной точки зонда с высокой точностью.

Если бы реакция задерживалась полным циклом сканирования PMC, ось перемещалась бы во время задержки, и захваченные координаты систематически смещались бы от реальной точки контакта.

Применение: циклы сборки с помощью аппаратов серии 16-B (F16B)

The Series 16-B CNC — marketed under the F16M and F16T designations for machining centre and turning centre applications respectively — was widely deployed in high-precision machine tool installations of its era.

Многие из этих машин были оснащены внутримашинными системами измерения: монтируемые на шпинделе сенсорные зонды для измерения заготовки и зонды установки инструмента для автоматического измерения длины инструмента.

Эти системы измерений распространены в аэрокосмической, автомобильной и прецизионной промышленности, где измерения в процессе являются частью стратегии обработки, а не последующей задумкой.

Высокоскоростная схема A16B-2200-0950 позволяет выполнять эти циклы измерений.

Без него зонд запустится, но захват позиции будет неточным, что делает результаты измерений ненадежными.

Для машин, используемых в высокоточном производстве, где необходимы циклы зондирования, запасная плата должна включать функцию высокоскоростного пропуска.

Замена A16B-2200-0950 на -0955 (которому не хватает высокоскоростного пропуска) исключила бы возможность зондирования, даже если бы другие функции ввода/вывода машины продолжались нормально.

Вводная/выводная способность и архитектура проводки машин

Помимо высокоскоростной функции пропускания, мощность 104/80 В/В A16B-2200-0950 поддерживает все требования к В/В машины, управляемой машиной серии 16-B.104 входа вмещают полный датчик машины и переключателя дополнения.

80 выходов охватывают все управляемые механические приводы.

Определение выхода типа раковины определяет конвенцию проводки.

Полевые устройства подключаются от 24В рельса питания к выходному терминалу, поэтому устройство управляет током, когда выход активен.

Проводка станков-инструментов для станков серии 16-B, использующих панель -0950, соответствует этой конвенции на всех 80 выходных каналах.

Каждая заменяющаяся доска должна иметь одно и то же обозначение типа раковины.

Частые вопросы

Вопрос 1: Циклы зондирования машины стали неточными. Повторяющиеся измерения одной и той же функции показывают чрезмерное рассеивание.Может ли A16B-2200-0950 быть причиной?

Увеличение рассеяния при измерении зондирования без аппаратных сбоев зондирования указывает на проблему с механизмом захвата положения.

Высокоскоростной вход должен запустить захват позиции с помощью оборудования в микросекундах после контакта с зондом.

Если схема ввода пропусков на панели повреждена, время отклика увеличивается, шум на входе сигналов пропусков,или с перерывом неисправности захвата каждый цикл измерений захвата позиций с различной задержкой, создавая наблюдаемое рассеивание.

Проверьте время отклика сигнала отказ, если имеется измерительное оборудование, или замените панель подтвержденным функциональным эквивалентом.

Вопрос 2: Что произойдет, если в машину, требующую A16B-2200-0950, будет установлена заменная плата без высокоскоростного перехода (например, -0955)?

Непропускаемая плата будет обслуживать все 104 входа и 80 выходов нормально.Ввод высокоскоростного перехода не будет работать..

Любой цикл пропуска G31 или макрос измерения, который зависит от высокоскоростного ввода пропуска, приведет к ненадежным результатам, поскольку захват позиции вернется к программному сроку с соответствующей задержкой.

Для машин, использующих циклы зондирования в производственном процессе, это неприемлемая функциональная потеря.

Вопрос 3: Сопутствующий модуль A20B-9001-0480 больше не используется, но панель A16B-2200-0950 заменяется.

Если существующая панель A20B-9001-0480 функционирует, ее обычно можно повторно использовать с заменной панелью A16B-2200-0950.

Сопутствующий модуль обеспечивает функции, которые поддерживают основную плату ввода/вывода, и если эти функции работали правильно до сбоя платы, то сам модуль, вероятно, не виноват.

Проверьте модуль визуально и контакты его разъемов перед переустановкой с новой платой.

Вопрос 4: Как высокоскоростной вход подключен физически к системе зонда?

Сигнал запуска зонда от устройства интерфейса зонда машины подключается к назначенным терминалам ввода пропусков на A16B-2200-0950.

Точные обозначения терминалов описаны в руководстве по подключению серии 16-B.

Сортовой интерфейсный блок преобразует электрический контактный (или оптический/радиоприводный) сигнал сорта в сигнал логического уровня, совместимый с входом skip.

Правильное ограждение и маршрутизация кабеля сигналов отказов очень важны, входящий сигнал отказов чувствителен, а шум на сигнале может вызвать преждевременное срабатывание.

Вопрос 5: A16B-2200-0950 прекращается производство. Насколько надежным является послепродажное снабжение для этого конкретного варианта?

Платформа серии 16-B была широко установлена в прецизионных машиностроительных приложениях,и -0950 с высокоскоростным пропусканием был распространенным выбором конфигурации для машин в отраслях промышленности, где зондирование было стандартным.

Цепочка поставок послепродажных изделий для этого варианта остается активной: проверенные избыточные платы, профессионально отремонтированные агрегаты и услуги по ремонту компонентов.

При поиске, конкретно подтвердите, что функция высокоскоростного пропуска была протестирована в рамках функциональной проверки совета.

Плата, прошедшая общие испытания ввода/вывода, но имеющая поврежденную схему пропусков, будет выглядеть функциональной до тех пор, пока цикл зондирования не выявит проблему.
