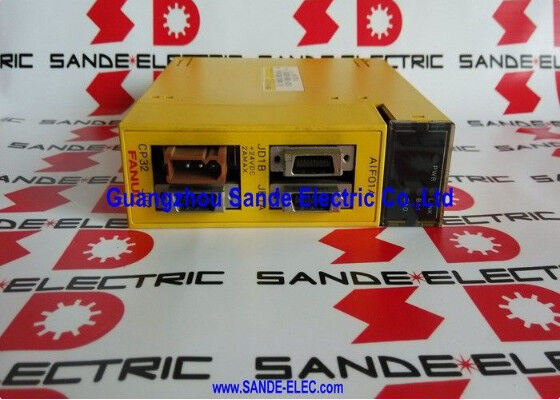

A03B-0807-C013 Плата ввода-вывода Fanuc A03B0807C013 AO3B-O8O7-COI3

FANUC A03B-0807-C013

Номер части:A03B-0807-C013

Производитель:FANUC Ltd. (Япония)

Тип продукции:Модуль интерфейса блока В/В A FANUC I/O Link

Семейство продуктов:Серия A03B-0807 (Единица В/В-А)

Входное напряжение:24VDC (± 10%)

Сообщение:FANUC I/O ссылка

Совместимый CNC:Серии 0i, 16i, 18i и связанные с ними платформы

Страна происхожденияЯпония

Что это связывает

A03B-0807-C013 представляет собой интерфейсный модуль FANUC I/O Unit-A, ¢ плату, которая соединяет контроллер CNC с полевыми устройствами I/O через серийную шину FANUC I/O Link.

Он является шлюзом между контроллером машины и цифровыми входными/выходными сигналами с пола машины: переключатели ограничения, сигналы смены инструмента, команды запуска шпиндаля, активация охлаждающей жидкости,дверные замки, и все остальное программа PMC читает и записывает.

Серия A03B-0807 представляет собой первое поколение семейства модулей I/O Unit-A от FANUC.обеспечивающий интерфейс связи, от которого зависит база и присоединенные к ней модули В/В для обмена данными с CNC.

Вариант C013 представляет собой специфическую конфигурацию модуля интерфейса в рамках этой серии.C012) выполняет ту же функциональную роль как модуль интерфейса для базы A03B-0807 с различиями в конкретных разъемах соединителя или вариантах связи между подвариантами.

Техническое резюме

Частые вопросы

Q1: CNC показывает ошибку связи I/O Link на базе I/O, содержащей A03B-0807-C013.

Проверьте соединение кабеля I/O Link как на портах JD1A/JD1B, так и на разъёме модуля.Также проверяйте подачу 24VDC в модуль. Отсутствие или низкое подача приводит к тому, что модуль перестает общаться, не создавая неполадок на самом модуле..

Вопрос 2: Серия A03B-0807 - это более старое поколение.

Серия A03B-0807 - это раннее поколение модулей I/O Unit-A. Современные эквивалентные модули находятся в серии A03B-0819, которая соответствует стандартам UL/C-UL и поддерживает I/O Link i.Новые модули, как правило, обратно совместимы как замены, но оригинал A03B-0807-C013 не может быть непосредственно заменен на более новую систему I/O Link i без проверки совместимости.

Вопрос 3: Сколько базовых блоков A03B-0807 можно подключить по каналу I/O Link?

До 16 групп рабов В/В могут быть подключены к одной ссылке В/В. До 4 базовых единиц могут быть подключены к одной группе для конфигураций В/В единиц-А, подключенных к ЧПУ.Общее количество точек ввода/вывода по всем рабам должно оставаться в пределах максимального количества точек ввода/вывода I/O Link.

Вопрос 4: После замены A03B-0807-C013 необходимо ли изменять параметры PMC?

Нет. PMC сохраняет все адреса ввода/вывода на панели управления CNC. Заместительный модуль занимает то же положение в топологии I/O Link и работает с теми же адресами ввода/вывода.Не требуется перепрограммирование PMC для обмена сходства на сходство.

Вопрос 5: Машина не работает уже несколько лет. Подозревается, что A03B-0807-C013 вызывает сбои в вводе и выводе после перезапуска. Что следует проверить?

Длительное хранение может вызвать коррозию соединителей и деградацию электролитического конденсатора на PCB модуля.Если неисправности ввода/вывода являются периодическими или температурно зависимыми после периода разогреваВнутренний старение конденсатора является вероятной причиной замена платы является практическим путем.
