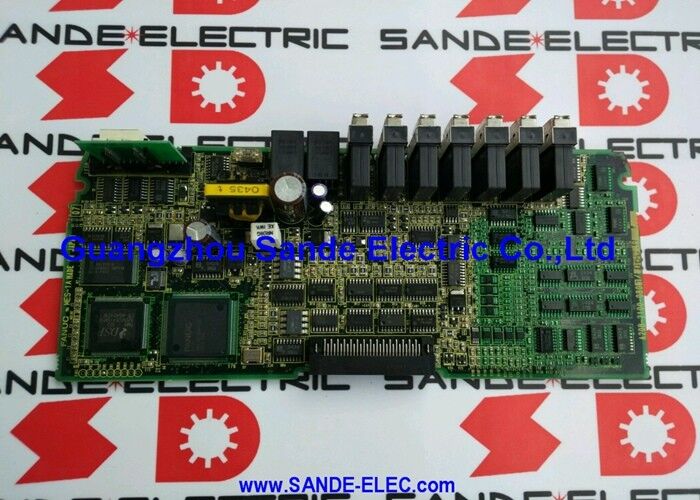

Б/у оригинальная плата управления Fanuc A16B-2203-0370 блок питания

A16B-2203-0370∙ FANUC Электроснабжение ПКБ Р-J3iB Роботный контроллер / Серия 15i CNC / 200 ∙ 240В AC / M-410 / R-2000iA / M-900iA

A16B-2203-0370 ¢ Электрическое питание для роботов FANUC и CNC

A16B-2203-0370 - это распределитель питания для контроллеров роботов FANUC R-J3iB и систем FANUC серии 15i / 150i CNC.Он преобразует входящий однофазный переменный ток в несколько регулируемых выходных напряжений постоянного тока, которые питают платы процессора контроллера, модули ввода/вывода и периферийные схемы.

Без работающего A16B-2203-0370 контроллер R-J3iB или CNC серии 15i не могут работать Таким образом, ПСУ является основополагающим компонентом этих систем управления..

Основные характеристики

Управление включением/выключением ввода и питания переменного тока

A16B-2203-0370 включает в себя функцию управления питанием в режиме включения/выключения, соответствующую спецификации источника питания серии 15i.

CP1:Входный разъем переменного тока. Вход R, S однофазный 200 ∼ 240 V переменного тока ±10%/−15%, 50 Hz или 60 Hz ±3 Hz.

CP2, CP3:Выходы переменного тока. Эти выходы управляются Включением/Отключением в синхронизации с последовательностью Включения/Отключения питания контроллера включение и выключение под управлением контроллера, а не прямое переключение сети.

Уголовное наказание:Заземление класса 3 требуется на терминале G, что необходимо для электробезопасности и ЭМК-эффективности в установке контроллера робота.

Сценарии применения

Сбой питания контроллера R-J3iB:Контроллер R-J3iB робота R-2000iA развивает сбой питания контролер не включается или проявляет неустойчивое питание.Замена восстанавливает работу контроллера и производство робота.

Замена ПСУ с контроллером палетного устройства M-410:Контроллер R-J3iB робота-палеттизатора M-410 теряет мощность на одной или нескольких рельсах постоянного тока ∙ ПСУ заменяется A16B-2203-0370, чтобы восстановить полную подачу энергии контроллера.

Частые вопросы

Вопрос 1: Какие поколения контроллеров роботов FANUC используют A16B-2203-0370?

A16B-2203-0370 подтверждается для контроллера R-J3iB, поколения, обслуживающего роботизированные руки M-410, R-2000iA и M-900iA. Он также применяется к системам FANUC серии 15i и 150i CNC,которые имеют общую архитектуру питания. Подтвердите с установленного контроллера типа этикетку перед заказом.

Вопрос 2: Какие симптомы указывают на сбой A16B-2203-0370 в системе управления R-J3iB?

Неисправности ПСУ обычно производят: контроллер не включается (темный дисплей, отсутствие ответа), контроллер включается, но немедленно выходит из строя с сигнализацией питания,неопределенное поведение на нескольких панелях управления одновременно, или неправильные выходное напряжение постоянного тока, измеряемое на магистрали задней плоскости.

Вопрос 3: Имеет ли A16B-2203-0370 ту же способность PMC-L, о которой говорится в его спецификациях?

Описание ПСУ A16B-2203-0370 содержит ссылки на программное обеспечение системы PMC-L и цифровую оперативную память (до 128 кБ) ¢ характеристики, указанные в полном списке спецификаций продукта.Они могут отражать встроенную память или схему поддержки PMC в рамках комбинированной функции ПКУ.. Подтвердить точную конфигурацию PMC, поддерживаемую в соответствующей документации FANUC R-J3iB или серии 15i.

Вопрос 4: Какая резервная копия данных необходима перед заменой A16B-2203-0370?

PSU не хранит программы роботов или системные параметры, они находятся в ПК и модулях памяти.сбой ПСУ, который вызывает внезапную потерю питания без правильного отключения, может потенциально повлиять на целостность нелетающей памятиВсегда поддерживайте текущую резервную копию программных данных робота и системных параметров перед любым обслуживанием контроллера, включая замену ПСУ.

Q5: Какие меры предосторожности применяются при замене A16B-2203-0370?

Выключите контроллер R-J3iB и полностью изолируйте питание до доступа к внутренним компонентам.Проверьте, что внутреннее напряжение шины задней плоскости на нулевом уровне, прежде чем прикоснуться к ПСУ ∙ конденсаторы задней плоскости могут сохранять заряд после удаления электросети. шкаф контроллера может также содержать высоковольтные секции, отдельные от ПСУ ¢ следуйте процедурам руководства по техническому обслуживанию контроллера FANUC R-J3iB для безопасного внутреннего доступа.
