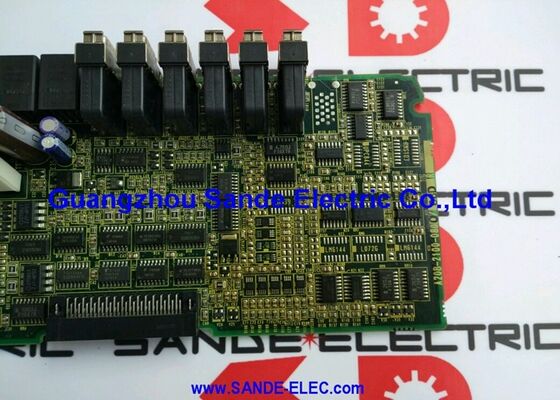

Главная плата Fanuc A16B-2202-0860 A16B22020860 A16B-22O2-O86O Много ставок по лучшей цене!

А16Б-2202-0860 | Основная плата центрального процессора 4-осевого процессора FANUC серии 18-B — F18M / F18T / возможность 4-осевой обработки / обрабатывающий и токарный центр

Серия 18-B — Платформа ЧПУ модели B

Серия FANUC 18 занимала средний уровень в линейке ЧПУ FANUC в годы ее производства — по возможностям она превышала Серию 0, но уступала высококлассным Сериям 15 и 16. Модель «B» была вторым аппаратным поколением Серии 18 с усовершенствованной электроникой и улучшенной производительностью по сравнению с 18-A.

Два варианта применения станка:

Ф18-М (Обрабатывающий центр):Сконфигурирован для фрезерных станков — обрабатывающие центры с осями XYZ и дополнительными поворотными осями. Серия 18-M обеспечивает функции интерполяции, компенсации инструмента и высокоскоростного прогнозирования, необходимые для применения в обрабатывающих центрах.

F18-T (токарный центр):Сконфигурирован для токарных станков — токарных станков с ЧПУ и токарных центров с осями X и Z, а также дополнительными осями C и Y. Серия 18-T включает специальные функции для токарной обработки: контроль постоянной скорости резания, циклы нарезания резьбы и постоянные циклы, связанные с токарной обработкой.

A16B-2202-0860 обслуживает как F18-M, так и F18-T, что подтверждается его описанием «F18M/TB MAIN CPU 4 AXIS».

Основная информация о продукте

Плата главного процессора — сердце системы Series 18-B

Основная плата ЦП в архитектуре Series 18-B является центральным узлом для всех функций ЧПУ:

Программная интерполяция:Главный ЦП вычисляет команды положения для всех осей в каждом цикле интерполяции. Каждая сервоось получает команду от этой платы — ошибки положения вычисляются и исправляются в реальном времени.

Исполнение ЧВК:Релейная программа PMC (программируемый машинный контроллер) серии 18-B работает на главной плате ЦП, сканируя входы/выходы машины и выполняя логику последовательности машин.

Системная шина:Дополнительные платы, модули памяти, сервоинтерфейсные карты и коммуникационные платы подключаются через структуру шины основной платы ЦП. Главный процессор организует всю межплатную связь.

Дисплей ЧПУ:Вывод данных на дисплей Series 18-B и вход на панель оператора управляются с главной платы ЦП — нажатия клавиш с клавиатуры MDI достигают ЧПУ, а содержимое экрана генерируется для дисплея ЧПУ.

Сценарии применения

Сбой ЦП 4-осевого обрабатывающего центра серии 18-М:В обрабатывающем центре FANUC F18-M с поворотным столом произошел полный отказ ЧПУ. В качестве неисправности определяется A16B-2202-0860. При замене восстанавливаются все четыре оси обработки и программа последовательности операций PMC.

Замена основной платы многокоординатного токарного станка серии 18-T:Токарный центр с ЧПУ и возможностью работы с осью C требует замены основной платы ЦП. Четырехосевые возможности A16B-2202-0860 охватывают оси Z, X, C и Y конфигурации токарного центра.

Часто задаваемые вопросы

Вопрос 1: В чем разница между основной платой ЦП Series 18-B и основной платой Series 18i-A?

Серия 18-B (A16B-2202-0860) — это плата поколения до i — она принадлежит к более старой аппаратной архитектуре до того, как FANUC представила поколение «i» (Серия 18i). В Series 18i-A используется совершенно другая серия материнских плат (платформа A20B-8100-0135 и т. д.) с обновленной архитектурой процессора. Плата Series 18-B несовместима с аппаратным обеспечением Series 18i.

Вопрос 2: Поддерживает ли A16B-2202-0860 одновременную 4-осевую интерполяцию или только 4-осевую индексацию?

Серия 18-B поддерживает одновременную многоосную интерполяцию. Активна ли одновременная 4-осевая линейная и круговая интерполяция, зависит от установленных опций программного обеспечения ЧПУ. A16B-2202-0860 обеспечивает 4-осевую аппаратную мощность; специальная возможность интерполяции активируется с помощью дополнительного программного обеспечения FANUC.

В3: Требует ли замена A16B-2202-0860 полного повторного ввода в эксплуатацию ЧПУ?

Параметры ЧПУ (усиление оси, программные ограничения, настройки ускорения) хранятся в модулях памяти SRAM, а не в основной плате ЦП. Замена A16B-2202-0860 неповрежденными модулями SRAM автоматически переносит все машинные данные на новую плату при загрузке. Убедитесь, что все четыре оси реагируют правильно, и протестируйте последовательность PMC, прежде чем вернуться к полноценному производству.

Вопрос 4. Какие модули памяти поставляются с A16B-2202-0860 в блоке управления Series 18-B?

В системе управления Series 18-B используются модули FROM (для системного программного обеспечения) и модули SRAM (для параметров и программ) — это отдельные вставные платы от основной платы ЦП.
