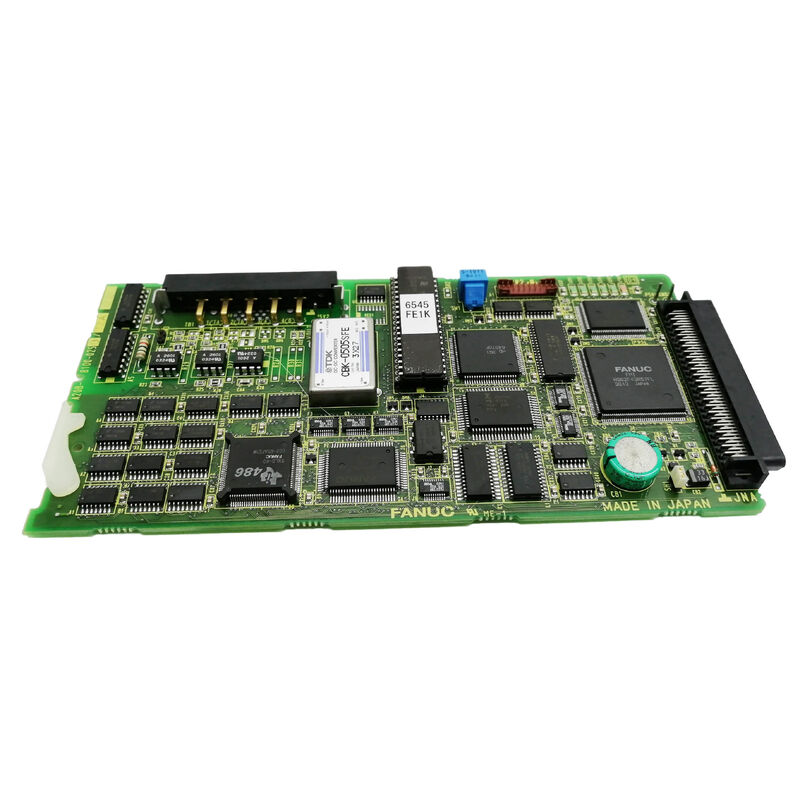

Планшет управления Fanuc A20B-8100-0462 A20B81000462 A2OB-81OO-O462

FANUC A20B-8100-0462

Номер части:A20B-8100-0462

Производитель:Корпорация FANUC (Япония)

Тип продукции:Основной процессор PCB (LCD-настроенная главная плата)

Совместимая система:FANUC серии 210i-A CNC

Статус:Производство прекращено

Обзор

A20B-8100-0462 - это основной ПКУ для систем FANUC серии 210i-A. В серии A20B-8100 основной ПКУ является вычислительным ядром контроллера.

В нем находится центральный процессор, управляет связью между всеми подсистемами, and integrates the interface to the LCD panel directly on the board — an integrated design that reduces cabling complexity and puts the CNC's processing power and display interface on a single assembly.

FANUC 210i-A принадлежит к высокопроизводительной части семейства CNC i-серии.

Открытая архитектура CNC на этих платформах объединяет стандартную ПК-обработку с возможностью управления движением FANUC, что позволяет создавать сложные интерфейсы оператора, сетевое подключение,и расширенные функции управления данными наряду с точным управлением осью и шпинделем.

Производство A20B-8100-0462 прекращено.

Машины, работающие с контроллерами серии 210i-A, которые нуждаются в этой плате, должны получать ее из избыточного или обновленного инвентаря.

Эти машины по-прежнему работают в производственных средах по всему миру - спрос на эту доску обусловлен эксплуатационным оборудованием, а не историческим интересом.

Основные характеристики

Архитектура, установленная на ЖК

A20B-8100-0462 не является панелью, установленной на стойке в традиционном смысле CNC. Она устанавливается внутри блока LCD / MDI

Это помещает главный процессор CNC непосредственно за дисплеем.

Аппаратное обеспечение обработки и интерфейс оператора являются одним интегрированным устройством.

Эта архитектура была направлением дизайна, которое FANUC преследовал на протяжении всего поколения i-серии.Интеграция основного процессора с LCD-сборкой делает контроллер более компактным и упрощает установку в шкафах для станков.

Это также означает, что замена основной платы процессора требует работы внутри LCD-устройства, а не в отдельном электронном шкафу.

При сбое A20B-8100-0462 LCD/MDI-сборка перестает функционировать как полное устройство.

В зависимости от характера неисправности дисплей может стать темным, CNC может не загружаться или определенные функции могут стать недоступными.

Платформа серии 210i-A

210i-A - это мощная платформа CNC, созданная для конфигураций с большим количеством осей и большими опциями.

Открытые функции CNC этого поколения позволяют программному обеспечению на базе Windows работать наряду с ядром управления движением FANUCи пользовательские приложения для машиностроителей имеют то же оборудование, что и основной ЦНС.

Основная плата процессора несет эту нагрузку на обработку с двойной средой.

Он должен обрабатывать задачи CNC в режиме реального времени ̇ циклы сервопостановки, интерполяцию, выполнение PMC ̇ без компромиссов, одновременно поддерживая функции на стороне ПК.

A20B-8100-0462 был разработан именно для этой среды.

Замена этой платы требует восстановления среды программного обеспечения CNC.

Содержание модуля FROM, параметры CNC и конфигурация программного обеспечения на стороне ПК требуют внимания после установки.Модуль FROM, который подключается к главной плате является отдельным компонентом проверьте его содержимое являются текущими и совместимыми перед включением после замены платы.

Источники и условия

Поскольку эта доска была прекращена, доступные запасы ограничены и со временем сокращаются.Стоит отдать приоритет по сравнению с устройствами с неизвестным состоянием, предлагаемыми без какой-либо службы информации.

Серия A20B-8100 использовалась в нескольких поколениях FANUC CNC с различными номерами суффиксов для разных моделей.

Не заменяйте доску другой модели ∙ даже такой, которая выглядит идентично ∙ без подтверждения совместимости.

210i-A имеет специфические требования к аппаратному обеспечению, которые не обязательно удовлетворяются платами из семейств 160i-A или 180i-A, несмотря на тесную связь семейств.

Частые вопросы

Вопрос 1: CNC 210i-A не загружается. ЖК-дисплей полностью темный. Вероятно ли, что ошибка в A20B-8100-0462?

Полностью темный ЖК-дисплей при включении может указывать на неисправность главной платы процессора, неисправность светового фонаря или инвертора, или неисправность питания вверх по течению платы.

Сначала проверьте светодиод питания панели оператора.

Если питание достигает панели, но ЖК-дисплей остается темным, и CNC не загружается, основная плата процессора становится основным подозреваемым.

Доска с видимыми ожогами или повреждениями компонентов подтверждает диагноз.

Вопрос 2: После замены A20B-8100-0462, какова правильная последовательность запуска?

Загрузить контроллер на экран BOOT (держать соответствующие клавиши во время включения Загрузка или подтверждение программного обеспечения системыВыйти из загрузки, а затем восстановить параметры и программы CNC.

Если функции Open CNC PC настроены, проверьте эти настройки отдельно. Запустите оси в режиме JOG, чтобы подтвердить реакцию серво перед возвращением машины к автоматической работе.

Вопрос 3: Модуль FROM, кажется, не поврежден.

Модуль FROM - это отдельный физический компонент, который подключается к главной плате.

Если модуль FROM не поврежден и его содержимое не повреждено, программное обеспечение, которое он содержит, загружается нормально после замены платы.

Осторожно проверяйте местоположение модуля FROM после установки новой основной платы. Плохой контакт вызывает ошибки чтения, которые могут выглядеть как повреждение.

Вопрос 4: является ли A20B-8100-0462 той же платой, что и используемая в системах FANUC 160i-A или 180i-A?

Нет. 210i-A использует конкретную основную плату процессора.

160i-A, 180i-A и 210i-A имеют различные требования к аппаратному обеспечению, несмотря на их архитектурное сходство.

Вопрос 5: Может ли A20B-8100-0462 быть отремонтирован вместо замены?

Ремонт на уровне компонентов в большинстве случаев возможен.,и поврежденная память прошивки.

Доски с физическими повреждениями от перенапряжения или арки могут быть нецелесообразными кандидатами на ремонт.

Квалифицированный ремонтный центр, имеющий опыт работы с серией FANUC i, может оценить ремонтоспособность после проверки.
