FANUC A20B-3300-0293 | Модуль ЦПУ 486 с 16 МБ ОЗУ — Серия A20B-3300, процессорная карта ЧПУ серии i для контроллеров 15i/16i/18i/21i, производство Япония

Обзор

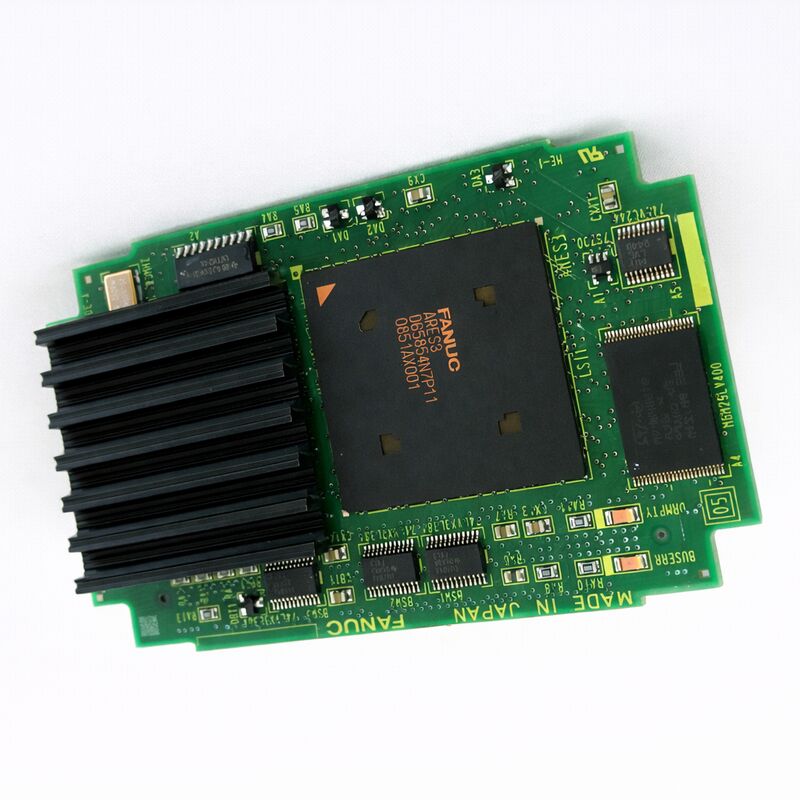

Модуль FANUC A20B-3300-0293 представляет собой процессорный модуль 486 — плату-«мозг» для ЧПУ FANUC серии i. Расположенный внутри корпуса контроллера ЧПУ на основной плате ЦПУ, этот компактный модуль определяет скорость обработки программных блоков, скорость выполнения расчетов интерполяции и плавность одновременной координации многоосевого движения.

Архитектура процессора 486DX, хотя и устарела по современным стандартам потребительских вычислений, представляла собой надежную и проверенную платформу для промышленных приложений реального времени в эпоху ЧПУ серии i — и станки, работающие на этих контроллерах, продолжают ежедневно производить прецизионные детали по всему миру.

Семейство модулей A20B-3300 охватывает процессорные модули и модули памяти FANUC серии i, причем различные номера деталей соответствуют разным поколениям процессоров и объемам памяти для поддержки различных конфигураций ЧПУ.

A20B-3300-0293 является одним из вариантов 486 с 16 МБ ОЗУ в этом семействе — конфигурация, которая широко использовалась в контроллерах ЧПУ серий 15i, 16i, 18i и 21i как в аппаратных поколениях A (первое поколение серии i), так и B (модель B).

Станки, оснащенные контроллерами ЧПУ серии i, производились в конце 1990-х и на протяжении 2000-х годов практически всеми крупными производителями станков — Mori Seiki, Mazak, Okuma, Makino, Doosan и сотнями других.

Общая установленная база огромна, и многие из этих станков продолжают работать, создавая постоянный спрос на процессорные модули серии A20B-3300 по мере старения электроники.

Ключевые характеристики

Процессор 486 в архитектуре ЧПУ серии i — почему это все еще важно

Архитектура процессора Intel 486DX в A20B-3300-0293 может показаться анахроничной в 2025 году, но она остается правильным и незаменимым процессором для своего применения.

Программное обеспечение ЧПУ FANUC серии i было разработано специально для этой процессорной архитектуры — системное программное обеспечение, алгоритмы интерполяции, протоколы связи сервоприводов (включая FSSB) и исполнительный механизм ПЛК (PMC) работают на этом оборудовании и не были разработаны или портированы на какую-либо другую процессорную архитектуру.

Нет пути обновления до более быстрого современного процессора — A20B-3300-0293 (или напрямую совместимый вариант) — это то, что требуется контроллеру.

Архитектура 486DX предоставляла возможности, важные для приложений ЧПУ того времени: блок вычислений с плавающей запятой (FPU), интегрированный на кристалле, позволяющий выполнять тригонометрические расчеты интерполяции без накладных расходов внешнего математического сопроцессора; производительность целочисленных операций, достаточная для сканирования логических схем ПЛК с частотой, необходимой для отзывчивого управления станком; и характеристики шины памяти, совместимые с шаблонами доступа к данным в реальном времени при работе ЧПУ.

16 МБ ОЗУ на модуле являются рабочей памятью для всех активных вычислений ЧПУ.

Выполнение программ, извлечение параметров, буферизация команд движения и таблицы данных ПЛК — все это использует эту память.

По мере расширения набора функций серии i FANUC через последующие версии программного обеспечения, требования к памяти росли — конфигурация 16 МБ поддерживает полный набор функций серии i в рамках своего поколения, в то время как более ранние конфигурации с меньшим объемом ОЗУ ограничивали одновременную активность некоторых опций.

Процессорный модуль против модуля памяти — понимание семейства A20B-3300

Распространенным источником путаницы при обслуживании контроллеров ЧПУ серии i является различие в семействе A20B-3300 между процессорными модулями (которые содержат процессор) и модулями только памяти (которые содержат только ОЗУ или статический ОЗУ). A20B-3300-0293 является процессорным модулем — он содержит как процессор 486DX, так и 16 МБ ОЗУ на одной физической плате.

Это отличает его от плат, таких как A20B-3300-0310 (который является модулем только ОЗУ, устанавливаемым рядом с процессорной платой на дополнительной плате ЦПУ).

При диагностике сбоя при запуске контроллера серии i знание того, использует ли контроллер процессорный модуль (например, -0293) или конфигурацию с отдельными модулями процессора и памяти, определяет, какую плату следует проверять в первую очередь.

Контроллер, который не загружается и показывает ранний сигнал ошибки при запуске до инициализации дисплея, скорее всего, имеет неисправность процессорного модуля. Контроллер, который частично загружается, но показывает ошибки, связанные с памятью, может иметь неисправность модуля памяти, а не процессорного модуля.

Последовательность запуска — как определить неисправность процессорного модуля

Контроллеры FANUC серии i проходят определенную последовательность запуска при включении питания. Диагностические светодиоды на основной плате ЦПУ показывают последовательность кодов по мере прохождения системой самотестирования и инициализации. Понимание этой последовательности помогает изолировать неисправности процессорного модуля:

При подаче питания первые коды генерируются загрузочным ПЗУ на основной плате — этот код выполняется до полной работоспособности процессора модуля ЦПУ, проверяя основное оборудование.

Если последовательность светодиодов останавливается на раннем коде, который обычно продолжается при начале инициализации модуля ЦПУ, то модуль ЦПУ под подозрением.

Как только процессор 486 модуля ЦПУ начинает выполнение, коды быстрее проходят через самотестирование системы.

Если последовательность останавливается на коде в середине этого процесса, конкретный код указывает, какая подсистема дала сбой — руководство по обслуживанию FANUC серии i документирует значение каждого кода.

Если плата дисплея инициализируется, но показывает только темный экран или системную ошибку на дисплее, это означает, что процессорный модуль по крайней мере начал работу и достиг точки, где он может выводить данные дисплея — что парадоксально указывает на другой источник неисправности, если сам процессорный модуль был под подозрением.

Часто задаваемые вопросы

В1: Контроллер серии i при включении показывает «последовательность светодиодов останавливается на ранней стадии» и никогда не достигает нормального рабочего дисплея. Как подтвердить, что причиной является процессорный модуль?

Перекрестно проверьте код светодиода с руководством по обслуживанию FANUC серии i для конкретной модели ЧПУ. Если код указывает на сбой инициализации ЦПУ, то A20B-3300-0293 под подозрением.

В качестве практического теста: если временно установлен заведомо исправный процессорный модуль от идентичного рабочего станка, и последовательность проходит нормально, то исходный модуль подтвержден как неисправный. Также проверьте краевые разъемы модуля и гнездо на основной плате на наличие загрязнений или физических повреждений, прежде чем делать вывод о неисправности самого модуля.

В2: Совместим ли A20B-3300-0293 как с аппаратными поколениями Series 16i-A, так и 16i-B?

Семейство процессорных модулей A20B-3300 охватывает несколько аппаратных поколений серии i. Совместимость -0293 с 16i-A и 16i-B зависит от конкретной материнской платы и версии системного программного обеспечения. В рамках семейства различные суффиксы номеров деталей (такие как -0290, -0291, -0293, -0295) могут быть связаны с разными аппаратными поколениями или стандартами разъемов материнской платы.

Проверьте совместимость с конкретным списком оборудования станка перед заказом.

Электрическая документация станка должна содержать точный номер детали процессорного модуля, установленного на заводе.

В3: После замены A20B-3300-0293 ЧПУ загружается, но показывает более медленную обработку блоков, чем раньше. Может ли процессорный модуль быть неисправным?

Если ЧПУ загружается и работает, но обработка блоков кажется медленной, то процессорный модуль работает, но может иметь проблему с тактовой частотой процессора или кэшем. Чаще всего кажущаяся медлительность после замены процессорного модуля вызвана установкой другого варианта процессорного модуля, который работает на более низкой тактовой частоте или имеет меньше ОЗУ — убедитесь, что номер детали замененного модуля точно соответствует оригиналу.

Также следует учитывать, что то, что кажется «медленной обработкой» после замены платы, может на самом деле быть проверкой данных или повторной калибровкой, выполняемой системой в течение первых циклов работы.

В4: Можно ли расширить или обновить 16 МБ ОЗУ на A20B-3300-0293, добавив отдельный модуль памяти?

ОЗУ на A20B-3300-0293 интегрировано на самом процессорном модуле и не может быть расширено независимо.

Если системе требуется больше рабочей памяти, вариант заключается в установке процессорного модуля большей емкости (с 32 МБ или более ОЗУ, если он доступен для конкретной платформы ЧПУ) или в установке дополнительного модуля ОЗУ на дополнительной плате ЦПУ рядом с процессорным модулем, следуя конкретным правилам конфигурации, опубликованным в руководстве по подключению оборудования FANUC для серии ЧПУ.

В5: Как следует хранить A20B-3300-0293 в качестве запасной части?

Хранить в оригинальной антистатической упаковке или эквивалентном антистатическом пакете с защитой от электростатического разряда. Хранить вдали от влаги, экстремальных температур и прямых солнечных лучей.

Модуль содержит микросхемы процессора CMOS и ОЗУ, чувствительные к электростатическому разряду — даже кратковременное хранение на неантистатических поверхностях создает заряд, который может вызвать скрытые повреждения. Идеальные условия хранения: герметичный антистатический пакет, сухая среда при температуре 10–25 °C, вдали от источников магнитного поля (двигатели, трансформаторы) и не складывать с другими печатными платами без прокладки из пены между платами.
