FANUC A20B-2100-0801

Интеллект привода шпинделя в серии A20B-2100

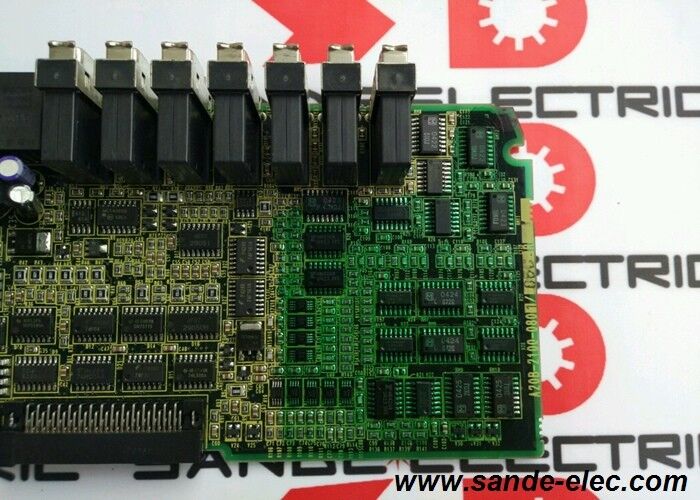

A20B-2100-0801 - это контрольный ПКБ внутри модулей усилителей SPM серии FANUC.A20B-2100 серии платы является интеллектуальный слой она обрабатывает скорость шпинда и крутящий момент регулирования петли, управляет сигналами PWM-ворота для силовых транзисторов, обрабатывает обратную связь кодера шпинделя и управляет обнаружением сигналов тревоги и сообщениями для системы привода шпинделя.

SPM (Spindle Motor Module) - это усилитель, который приводит в движение спиндовой двигатель CNC-машины, ответственный за скорость резки.вся секция шпинделя перестает работать.. CNC генерирует сигнализацию о шпинделе, и машина не может выполнять операции по резке, даже если силовая ступень шпинделя и двигатель физически не повреждены.Замена панели управления при сохранении рабочей энергетической стадии - это путь технического обслуживания на уровне компонента, который избегает замены всего модуля SPM.

Основные характеристики

Служба на уровне совета директоров

Модуль SPM содержит два отделяемых слоя платы: ПКБ управления (A20B-2100-0801) и плату проводки / питания, которая соединяется с транзисторами питания двигателя шпинда.Эти две доски отказываются через разные механизмы и могут обслуживаться независимо.

Сигнализация на панели управления ошибки связи, неисправность инициализации, коды сигнализации на шпиндель, указывающие на неисправность программного обеспечения привода или обработки обратной связи Силовые сигнализации , фазовая потеря, ошибка шины

Установление того, какая панель несет в себе дефект, перед заказом позволяет избежать ненужной замены здорового компонента.Неисправность карты управления представляет собой коды тревоги шпинделя при запуске или ненормальное поведение шпинделя, которое не может быть решено путем проверки двигателя или кабеля.

Частые вопросы

Вопрос 1: Что такое A20B-2100-0801 и какая его роль в системе шпинделя?

Это контрольный ПКБ внутри спиндового усилителя серии SPM от FANUC. Он управляет спиндовой скоростью и крутящим моментом, обрабатывает обратную связь кодера, генерирует команды PWM для мощных транзисторов,и управляет сигнализацией шпинделяКогда эта доска отказывается, модуль SPM не может управлять шпинделем, даже если этапа питания и двигатель здоровы.

Вопрос 2: Как отличить неисправность управления ПКБ от неисправности силовой ступени шпинда?

Неисправности панели управления обычно вызывают коды сигнализации шпинделя, которые сохраняются после подтверждения состояния обмотки двигателя и целостности кабеля кодера.транзисторные сигнализации IPMЕсли сигнализация по спинду появляется с отключенным двигателем, ошибка заключается в карте управления, а не в двигателе или кабеле.

Вопрос 3: Требуется ли для замены A20B-2100-0801 повторный ввод параметров шпинделя?

Параметры двигателя шпинделя хранятся в SRAM контроллера CNC, а не в ПКУ управления усилителем шпинделя.Проверить, что параметры типа двигателя шпинделя правильно установлены в CNC после установки и подтвердить нормальную работу шпинделя при уменьшенной скорости перед возвращением к производству.

Вопрос 4: Что следует проверить на подержанном A20B-2100-0801 перед установкой?

Проверяйте панель на предмет повреждений компонентов, ожогов или опухших конденсаторов. Confirm the supplier has functionally tested the board in a live SPM module with a spindle motor under load — bench power-on testing without a motor load does not verify the control loop performance under operational conditions.

Q5: Откуда получают A20B-2100-0801 после прекращения производства?

С помощью послепродажного рынка FANUC SPM специалистов по компонентам усилителей CNC и дилеров FANUC подтвердите A20B-2100-0801 специально с этикетки.Модули SPM обслуживают различные классы мощности шпинда; соседние варианты A20B-2100 обслуживают различные конфигурации SPM и не являются взаимозаменяемыми.
