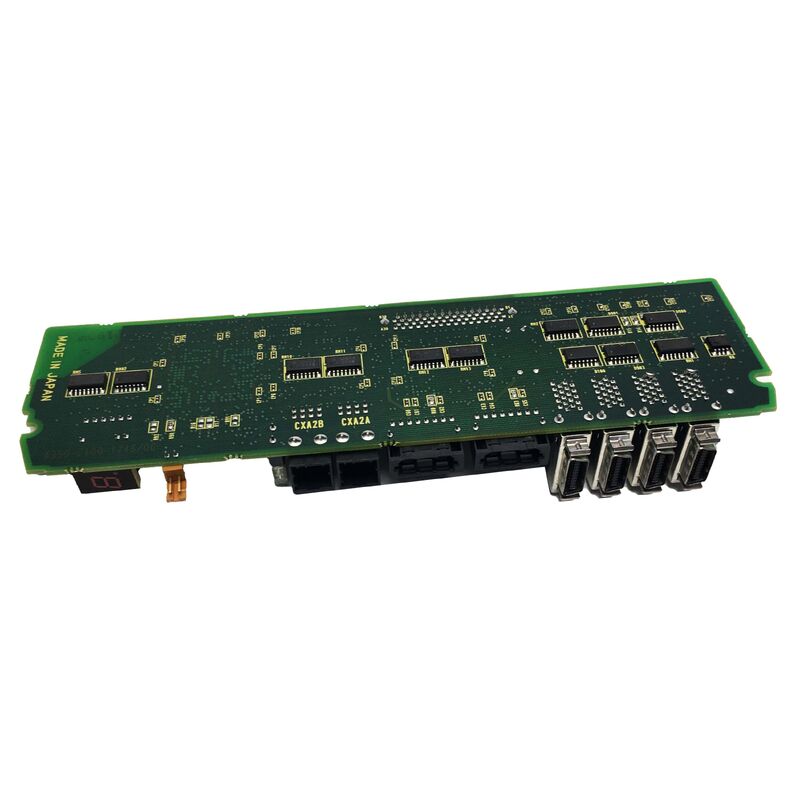

FANUC BOARD A20B-2100-0541 A20B21000541 А2ОБ-21OO-O541

А20Б-2100-0541 | Двухосевая плата управления FANUC Alpha SVM2 FSSB — A06B-6096-H2xx / HRV3 / ЖК-дисплей / Заменяет A20B-2100-0251

Двухосная серия SVM2 FSSB — две оси, один модуль

FANUC Alpha SVM2 (A06B-6096-H2xx) — это модуль двухосного сервоусилителя, управляющий двумя независимыми сервоосями из одного корпуса шириной 60 мм. Полный ассортимент продукции SVM2 FSSB:

A20B-2100-0541 — это общая плата управления для всех моделей SVM2 FSSB.— одна плата охватывает весь двухосный диапазон от СВМ2-3/3 до СВМ2-40/40. Платы подключения различаются комбинацией номиналов тока; Плата управления постоянна во всем.

Ключевые характеристики

HRV3 и ЖК-дисплей

ВСР3:В руководстве по техническому обслуживанию GE Fanuc Alpha указано: «При использовании HRV3 используйте печатную плату A20B-2100-054X». Семейство 054x обеспечивает высокоскоростное управление током HRV3 — более высокую жесткость сервопривода и более быстрый отклик для задач точного контурирования.

ЖК-дисплей:На переднем ЖК-дисплее отображаются коды рабочего состояния и номера аварийных сигналов непосредственно на модуле привода, что полезно в шкафах с несколькими модулями SVM2 для немедленной идентификации неисправностей без навигации по меню аварийных сигналов ЧПУ.

Предохранитель Daito LM:Самовосстанавливающийся предохранитель Daito LM защищает питание управления 24 В. Прежде чем сделать вывод о неисправности печатной платы, когда привод не реагирует на питание, сначала проверьте этот предохранитель — неисправность проводки 24 В может отключить его, не повредив плату.

Сценарии применения

Сигнализация СВМ2-20/20 ФССБ:FANUC Alpha SVM2-20/20 (H203) разрабатывает сигнализацию связи FSSB. Плата проводки целая. Замена A20B-2100-0541 восстанавливает оба двухосных канала.

Запасной шкаф Multi-SVM2:В машинном шкафу работают несколько модулей SVM2 с разными номиналами тока. Один запасной A20B-2100-0541 покрывает любой из них.

Часто задаваемые вопросы

В1: Может ли A20B-2100-0541 напрямую заменить A20B-2100-0251?

0251 — более ранняя спецификация; 0541 — текущая спецификация. Для большинства приложений SVM2 FSSB это прямая замена. Из руководства по техническому обслуживанию FANUC Alpha убедитесь, что при установке обновленной платы управления обновление монтажной платы не требуется.

В2: Требует ли замена A20B-2100-0541 изменения параметров сервопривода?

Нет. Параметры сервопривода находятся в основной памяти ЧПУ. После установки замены ЧПУ восстанавливает связь FSSB и автоматически применяет существующие параметры к обеим осям.

Вопрос 3: Какие коды аварийных сигналов отображаются на ЖК-дисплее SVM2 при неисправностях IPM?

Коды сигналов тревоги IPM для конкретной оси включают в себя: сигнал тревоги IPM по оси L (код 8), сигнал тревоги IPM по оси M (код 9), сигнал тревоги IPM L+M (код b) и т. д. Эти коды отображаются на переднем ЖК-дисплее A20B-2100-0541, что позволяет определить, какая из двух осей вызвала неисправность, не обращаясь к экрану сигналов тревоги ЧПУ.

Вопрос 4: Что такое предохранитель Daito LM на A20B-2100-0541?

Самовосстанавливающийся предохранитель защищает цепь управления 24 В. Если привод не показывает активности светодиодов/ЖК-дисплея после перегрузки по току в проводке, проверьте предохранитель Daito перед заменой печатной платы. Сначала устраните неисправность проводки 24 В; предохранитель сбрасывается после устранения неисправности.
