FANUC A20B-2003-0311 Датчик шпиндельного двигателя — неоригинальный датчик MZi для систем ЧПУ FANUC серии αi

Понимание того, что вы на самом деле покупаете

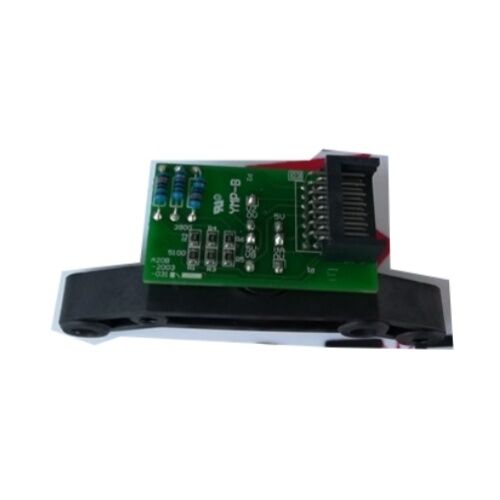

печатная плата A20B-2003-0311A20B-2003-0311 — это печатная плата датчика, составляющая сердце узла датчика шпиндельного двигателя FANUC типа MZi A860-2110-V001. Эти два номера деталей практически неотделимы: A860-2110-V001 — это полный узел датчика — корпус, роторная мишень и печатная плата — в то время как A20B-2003-0311 — это конкретная печатная плата, установленная внутри него. Большинство поставщиков перечисляют оба номера вместе, потому что при заказе датчика отправляется полный узел. Независимо от того, ищете ли вы по одному обозначению или другому, вы будете смотреть на один и тот же компонент.

Это магнитное индуктивное устройство обратной связи — 12-контактный датчик, используемый для измерения скорости и позиционирования шпинделя на шпиндельных двигателях FANUC серии αi. Он заменяет вышедший из строя или поврежденный оригинальный датчик и восстанавливает полный контур управления шпинделем на станке с ЧПУ, на котором он установлен.Что делает датчик MZi внутри работающей машины

Каждый раз, когда вращается шпиндельный двигатель FANUC αi, этот датчик генерирует данные. Он обнаруживает вращение магнитного целевого колеса, соединенного с валом двигателя, и преобразует это движение в поток цифровых сигналов, который усилитель шпинделя считывает непрерывно. Из этих сигналов усилитель знает две вещи: как быстро вращается шпиндель и где именно он находится в каждом обороте.

Данные о скорости поддерживают работу регулятора скорости с обратной связью — усилитель регулирует свой выход, чтобы соответствовать заданной скорости вращения независимо от изменений нагрузки при резке, и шпиндель поддерживает целевую скорость без колебаний или проседания. Данные о положении позволяют выполнять более сложные задачи:

жесткое нарезание резьбы и нарезание резьбы, где ЧПУ должно синхронизировать вращение шпинделя с движением оси Z для получения точного шага резьбы. Для этого системе управления необходимо знать угловое положение шпинделя в пределах одного оборота, а не только среднюю скорость. Датчик MZi обеспечивает такое разрешение положения.Потеря датчика — из-за загрязнения, отказа печатной платы, повреждения разъема или механического воздействия — приводит к потере обоих. Сразу же возникают сигналы тревоги шпинделя. Машина не будет выполнять команду шпинделя, а любые операции по нарезанию резьбы остановят производство до замены датчика.

Узел датчика: физическое описание

Датчик A860-2110-V001 / A20B-2003-0311 устанавливается на задней стороне шпиндельного двигателя FANUC αi, под узлом вентилятора охлаждения. Корпус датчика содержит:

• 12-контактный разъем, которое устанавливается на удлинитель вала двигателя и вращается вместе с ним
• печатная плата A20B-2003-0311, на которой расположены элементы магнитного захвата и схема обработки сигналов
• 12-контактный разъем интерфейс для кабеля обратной связи, идущего к усилителю шпинделяВзаимосвязь между целевым кольцом и датчиком печатной платы является бесконтактной — нет щеток, нет изнашивающихся поверхностей между вращающимися и неподвижными элементами. Со временем деградирует обычно сама печатная плата (попадание охлаждающей жидкости, усталость паяных соединений от вибрации, старение компонентов), а не механический износ. Именно это делает датчик заменяемым независимо от двигателя в большинстве сценариев отказа.

Неоригинальная замена — практический случай

Оригинальные узлы датчиков FANUC имеют существенную цену от OEM-производителя, что часто делает полное время простоя станка более дорогим, чем это действительно необходимо для ремонта. Неоригинальные и совместимые запасные блоки для A860-2110-V001 / A20B-2003-0311 производятся по тем же функциональным спецификациям и выполняют ту же роль обратной связи в системе привода шпинделя.

Ключевое слово —

совместимый — не идентичный по каждому компоненту, но электрически и механически эквивалентный там, где это важно. 12-контактный выходной интерфейс, формат сигнала, принимаемый усилителем шпинделя FANUC αi, и физические размеры монтажа соответствуют оригиналу. При правильной установке усилитель не может отличить качественный неоригинальный блок от заводского.При выборе неоригинального датчика важно, тестировал ли поставщик блок на работающем усилителе шпинделя FANUC в реальных условиях эксплуатации — не просто статическую проверку целостности, а динамическое тестирование при репрезентативных скоростях шпинделя. Статическое тестирование выявляет полные отказы. Динамическое тестирование выявляет более коварные проблемы: шум сигнала, который появляется только при вращении, ошибки подсчета на высоких оборотах, пограничные выходные уровни, которые работают на низких скоростях, но генерируют сигналы тревоги усилителя на полной скорости резки.

Примечание о

A20B-2200-0751: это более новый номер детали FANUC, который служит текущей заменой узла A20B-2003-0311 / A860-2110-V001. Как оригинал, так и его преемник широко перекрестно ссылаются на рынке. Если вы ищете неоригинальный блок, подтвердите, что продукт поставщика совместим с обоими обозначениями перед заказом.Совместимость усилителя шпинделя

Датчик A860-2110-V001 предназначен для использования с усилителями шпинделя FANUC серии αi, включая серию αiSP, которая является стандартным оборудованием для широкой базы установленных вертикальных обрабатывающих центров, горизонтальных обрабатывающих центров и токарных центров, работающих под управлением систем FANUC серии 0i, 16i, 18i, 30i и 31i.

Датчик подключается к усилителю шпинделя через клемму JY2, используя кабель обратной связи шпинделя. Этот кабель является отдельным элементом — датчик поставляется без кабеля в стандартной конфигурации, поэтому, если кабель поврежден, его необходимо приобрести и заменить отдельно. Стоит проверить кабель перед тем, как признать датчик неисправным; симптомы отказа кабеля идентичны симптомам отказа печатной платы датчика с точки зрения ЧПУ.

Распознавание отказа датчикаДиагностическая картина варьируется в зависимости от того, как проявляется отказ:Полный отказ — датчик полностью нефункционален.

Усилитель шпинделя теряет весь сигнал обратной связи при включении питания. ЧПУ немедленно отображает сигнал тревоги обратной связи шпинделя, как правило, с кодом тревоги, ссылающимся на отклонение скорости или отключение энкодера. Команды шпинделя не будут выполняться.

Периодический отказ — датчик деградировал, но все еще частично функционален.

Машина работает, но демонстрирует колебания шпинделя (всплески и восстановления скорости при номинально постоянной скорости вращения), ошибки жесткого нарезания резьбы, когда резьбы получаются непоследовательными по шагу, или сигналы тревоги, которые устраняются при включении питания, но возвращаются после прогрева машины. Эти неисправности, зависящие от температуры и вибрации, сильно указывают на деградировавшую печатную плату датчика, а не на проблему с кабелем или разъемом.Шум сигнала / загрязнение.

Охлаждающая жидкость, попавшая в корпус датчика, может вызывать периодические проблемы с сигналом, которые не вызывают четкого сигнала тревоги — вместо этого усилитель шпинделя сообщает об эпизодических перегрузках по току или отклонениях скорости, которые кажутся не связанными. Если среда машины предполагает сильное воздействие охлаждающей жидкости, а датчик находится в эксплуатации несколько лет без осмотра, это практический режим отказа, который следует учитывать.Перед заказом замены проверьте кабель обратной связи и его разъем с обоих концов. Изогнутый штифт, корродированный контакт или треснувшая оболочка кабеля составляют значительный процент кажущихся отказов датчика. Если кабель чистый, а симптомы сохраняются, узел датчика — следующий шаг.

Пункты установки, которые стоит знатьВыравнивание целевого кольца относительно лицевой поверхности печатной платы датчика требует внимания при установке. Слишком большой зазор между целью и поверхностью датчика уменьшает амплитуду сигнала; слишком маленький риск повреждения при контакте при любом осевом люфте вала двигателя. Следуйте документации по обслуживанию двигателя для указанного зазора при установке датчика.

12-контактный разъем следует очистить и осмотреть во время замены датчика — не просто подключить. Остаточные загрязнения от старого неисправного блока или окисление, накопившееся на контактах разъема за годы эксплуатации, могут привести к тому, что новый датчик будет проявлять те же симптомы, что и старый.

Затяните крепежные элементы датчика в соответствии со спецификацией. Ослабленный монтаж позволяет вибрации динамически влиять на зазор между датчиком и целью, создавая шум, который чрезвычайно трудно диагностировать после возвращения машины в эксплуатацию.

Часто задаваемые вопросы

В1: Каково соотношение между A20B-2003-0311 и A860-2110-V001 — это одна и та же деталь?

Они не идентичны, но описывают один и тот же узел датчика при заказе в виде полного блока. A860-2110-V001 — это полный узел датчика шпиндельного двигателя MZi — корпус, кольцо роторной мишени, печатная плата и разъем в сборе. A20B-2003-0311 — это конкретно печатная плата, установленная внутри этого узла. На практике большинство поставщиков отправляют полный датчик (A860-2110-V001) при заказе любого из этих номеров деталей, поскольку печатная плата технически не продается отдельно как самостоятельный элемент. Обе перекрестные ссылки появляются в списках одного и того же продукта, потому что покупатели часто ищут по любому номеру, который виден на неисправном блоке или в документации по деталям машины.

В2: Является ли A20B-2200-0751 прямой заменой A20B-2003-0311 / A860-2110-V001?

Да. A20B-2200-0751 — это обновленный номер детали FANUC, который заменяет узел A20B-2003-0311 / A860-2110-V001. Он функционально эквивалентен и подходит для тех же мест монтажа двигателя с тем же 12-контактным интерфейсом. Если вы ищете оригинальный или неоригинальный датчик, и поставщик предлагает A20B-2200-0751 в качестве альтернативы A20B-2003-0311, эта замена действительна. Подтвердите у поставщика, что блок был проверен на системах усилителей шпинделя FANUC αi перед покупкой.

В3: Как узнать, вышел ли датчик из строя или проблема в кабеле обратной связи?

Наиболее практичный подход — сначала заменить или протестировать кабель, поскольку кабель намного дешевле датчика, а неисправности кабеля вызывают идентичные представления сигналов тревоги. Отсоедините кабель обратной связи на конце усилителя шпинделя и осмотрите штифты на предмет коррозии, изгиба или загрязнения. С помощью мультиметра проверьте целостность каждого проводника в экранированном кабеле от одного конца до другого — прерывистая разомкнутая цепь обычно проявляется, если кабель изгибается во время тестирования. Если кабель чистый, и замена на заведомо исправный кабель (если он есть) не устраняет сигнал тревоги, печатная плата датчика является наиболее вероятной следующей точкой отказа. Динамические неисправности, которые проявляются только на скорости и устраняются в покое, чаще являются проблемами печатной платы датчика, чем неисправностями кабеля.

В4: Будет ли неоригинальный сменный датчик корректно работать с системой управления FANUC серии 0i или 30i?

Датчик взаимодействует с усилителем шпинделя — а не напрямую с системой ЧПУ. Пока усилитель является усилителем шпинделя серии αi (αiSP series) и датчик обеспечивает правильный формат сигнала типа MZi на 12-контактном выходе, серия ЧПУ выше не имеет значения. Системы FANUC 0i, 16i, 18i, 30i и 31i взаимодействуют с усилителем αiSP через последовательный интерфейс; усилитель, в свою очередь, обрабатывает необработанную обратную связь датчика внутри. Качественный неоригинальный датчик, который генерирует правильный сигнал, будет прозрачно работать на всех этих поколениях управления.

В5: Какие меры предосторожности при обращении необходимы при хранении или транспортировке датчика перед установкой?

Печатная плата датчика содержит компоненты, чувствительные к статическому электричеству, и должна храниться в упаковке, защищающей от электростатического разряда. Кольцо роторной мишени, хотя и механически прочное, может подвергаться воздействию сильных внешних магнитных полей — избегайте хранения датчика рядом с постоянными магнитами, трансформаторами или другими намагниченными компонентами, так как воздействие поля может повлиять на свойства магнитной мишени. Храните узел в оригинальной упаковке в сухой среде со стабильной температурой; штифты разъема подвержены коррозии во влажных условиях. Если датчик возвращается как дефектный блок для оценки ремонта, убедитесь, что разъем защищен пылезащитным колпачком или крышкой разъема во время транспортировки, так как повреждение штифтов при транспортировке является частой причиной того, что датчики прибывают в ремонтные центры в худшем состоянии, чем когда они были сняты с машины.
