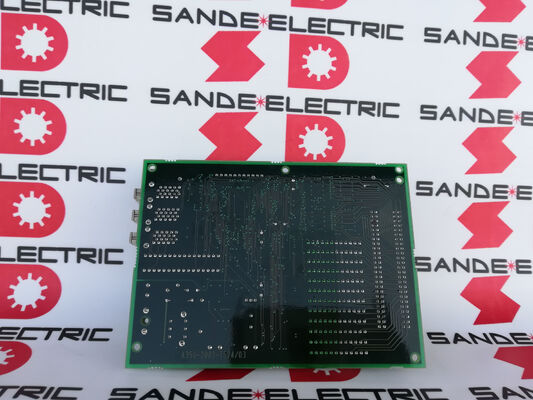

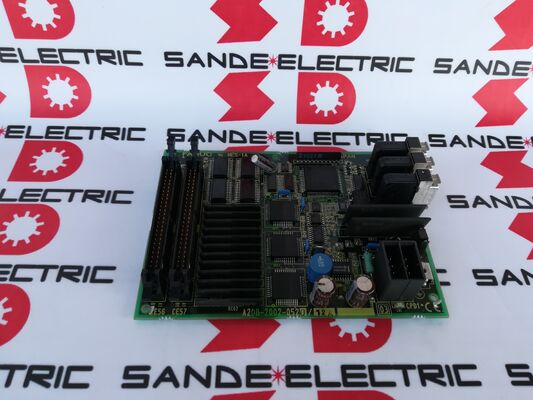

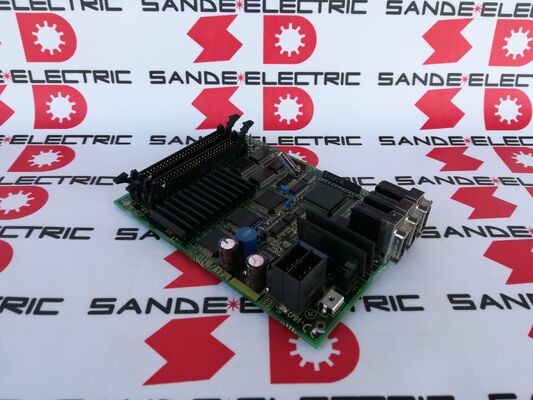

1PC Использованный GE Fanuc Driver Board A20B-2002-0520 В хорошем состоянии A20B20020520 A2OB-2OO2-O52O

A20B-2002-0520∙ FANUC Серия 16i / 18i Планшет оператора I/O PCB 48 DI / 32 DO / MPG Интерфейс / Планшет оператора

Ввод/вывод панели оператора Что подключает эта панель

Каждая машина с ЧПУ имеет панель оператора, аппаратный интерфейс между оператором машины и ЧПУ.

Входы (DI = 48):Нажимательные кнопки (начало цикла, задержка питания, аварийная остановка), переключатели выбирателя режима (авто, MDI, jog, ручка), переключатели вращения (скорость питания, быстрая, скорость шпинделя), направленные кнопки оси jog,и функционально-специфические ключи, присвоенные производителем станков.

Выводы (DO = 32):индикаторные лампы панели, светофоры состояния работы (включенный шпиндель, включенная охлаждающая жидкость, включенная стойка питания, индикатор тревоги), освещение режима обратной связи,и любые другие сигналы состояния машины, направляемые на видимые индикаторы на станции оператора.

A20B-2002-0520 отчитывает все 48 входов переключателя и одновременно запускает все 32 выхода лампы/индикатора.формирование полного электрического интерфейса между физическим управлением оператора и логикой лестницы PMC CNC.

Основные характеристики

A20B-2002-0520 против A20B-2002-0521

0521 вариант - это версия без интерфейса MPG. Обе платы обеспечивают одинаковую емкость 48 DI / 32 DO I / O для панели оператора.

A20B-2002-0520:Более полно заполненная печатная плата включает в себя MPG-коннектор и связанную с ним интерфейсную схему.

A20B-2002-0521:Менее заполненная отсутствует раздел соединителя MPG. Используется, когда на панель оператора машины не установлен MPG,или когда MPG подключается через отдельный интерфейс, а не через панель оператора I/O.

Установка A20B-2002-0521 в машину, которая использует MPG, приводит к тому, что рулевое колесо не функционирует, сигналы MPG не имеют интерфейса для подключения.Всегда проверяйте, какой вариант установлен, прежде чем заказывать замену.

Сценарии применения

Неисправность панели оператора на серии 18i:В обрабатывающем центре с управлением FANUC 18i развивается нерегулярное поведение панели оператора, некоторые кнопки не реагируют, некоторые индикаторы не освещаются как ожидалось.Источником неисправности является панель управления A20B-2002-0520. Замена восстанавливает полную функцию ввода/вывода панели оператора.

Неисправность MPG после технического обслуживания:После технического обслуживания на панели оператора электронное ручное колесо перестает функционировать.Замена панели восстанавливает работу MPG.

Модернизация машины:Старая панель оператора с ограниченным вводом/выводом обновляется с новым дизайном панели, требующей 48 DI и 32 DO. A20B-2002-0520 обеспечивает правильное количество вводов/выводов с поддержкой MPG для обновленной панели.

Частые вопросы

Вопрос 1: Как A20B-2002-0520 подключается к системе FANUC CNC?

A20B-2002-0520 подключается к FANUC CNC с помощью высокоскоростной связи ввода/вывода, серийного коммуникационного интерфейса, который передает все данные ввода и вывода панели оператора между платой и PMC CNC.Кабель I/O Link соединяется от разъема I/O Link на плате к каналу I/O Link на CNCЛогика лестницы PMC CNC обращается к 48 входам и 32 выходам через присвоенные адреса I/O Link.

Вопрос 2: Можно ли использовать A20B-2002-0520 с контроллерами серии 16i-B или 18i-B, а не только с 16i-A?

A20B-2002-0520 подтверждается для использования в семействе FANUC i-series CNC, включая варианты серии 16i и 18i.Клетка общается через протокол I / O Link, который является последовательным в I-серии CNC поколений. Подтвердить адрес I/O Link из параметров конфигурации I/O CNC, чтобы обеспечить правильное отображение входных и выходных данных в PMC.

Вопрос 3: Что происходит, если для панели оператора требуется более 48 входов или 32 выходов?

Мощность 48 DI / 32 DO одного A20B-2002-0520 охватывает большинство стандартных конфигураций панели оператора станка.вторую плату ввода/вывода можно добавить в систему I/O Link поддерживает несколько платок в конфигурации маргаритки-цепочкиКаждая дополнительная панель добавляет свой собственный счет DI/DO к общему количеству доступных операторских панелей I/O системы.

Вопрос 4: Поддерживает ли MPG на A20B-2002-0520 более одного ручного колеса?

The FANUC operator panel I/O board's MPG interface typically supports connection for up to three MPG (Manual Pulse Generator) units simultaneously — allowing three separate handwheels to be connected to one boardЭто полезно для больших станков, где ручные колеса расположены на нескольких станциях или осях оператора. Активный MPG выбирается через настройки режима CNC или переключателем панели оператора.

Вопрос 5: Что следует сделать резервную копию перед заменой A20B-2002-0520?

A20B-2002-0520 не сохраняет параметры CNC, это чистая плата интерфейса ввода/вывода. Не требуется специального резервного копирования перед заменой этой платы.в качестве общей меры предосторожности перед любым обслуживанием CNCПосле установки заменной платы проверяют все функции панели оператора,индикаторные лампы, и ручной работы перед возвращением машины в производство.
