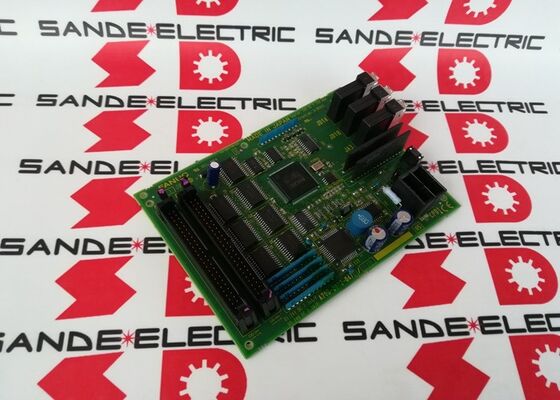

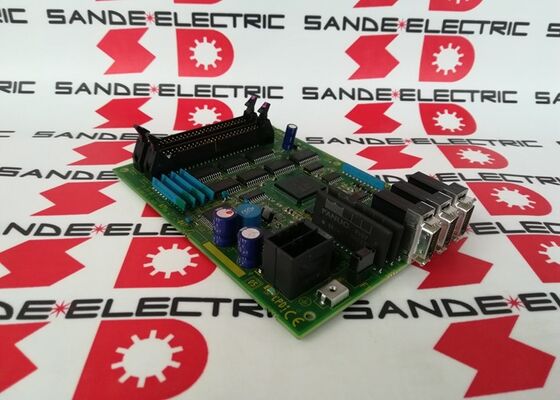

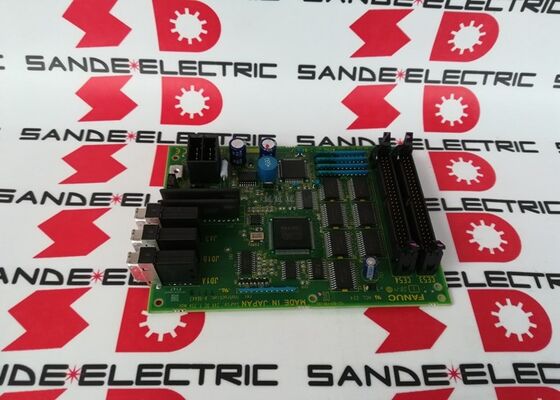

Новый Fanuc A20B-2002-0470 Круглая плата A20B-2002-0470 A20B20020470 A2OB-2OO2-O47O

A20B-2002-0470 | Плата ввода-вывода блока подключения панели оператора FANUC — 72DI / 56DO / интерфейс оператора ЧПУ / серия A20B-2002

Блок подключения панели оператора — соединение оператора с ЧПУ

A20B-2002-0470 — это плата ввода-вывода для блока подключения панели оператора ЧПУ. Эта плата находится на интерфейсе между релейной логикой PMC ЧПУ и оборудованием панели оператора, соединяя все переключатели, клавиши, входы маховика, индикаторные лампы и сигналы состояния, составляющие интерфейс оператора станка.

В архитектуре ЧПУ FANUC блок подключения панели оператора:

Подключается к ЧПУ через канал ввода/вывода:Модуль подключения связывается с PMC ЧПУ через последовательную шину I/O Link, передавая входные состояния всех 72 входных сигналов и получая выходные команды для всех 56 выходных сигналов в каждом цикле сканирования PMC.

Подключается к оборудованию панели оператора:К клеммным соединениям устройства подключается полевая проводка от физической панели оператора — кнопки машины, ключевые переключатели, контакты выбора режима, индикаторные лампы и светодиодные дисплеи, с которыми взаимодействует оператор.

Обеспечивает электрическую изоляцию:Входные цепи платы на основе оптопары изолируют напряжение проводки панели оператора от внутренней логики ЧПУ, предотвращая повреждение электроники ЧПУ из-за неисправностей полевой проводки.

Ключевые характеристики

72 входа и 56 выходов — набор сигналов панели оператора

Комплект DI/DO 72/56 A20B-2002-0470 отражает требования к сигналу полностью оборудованной панели оператора ЧПУ:

72 цифровых входа с панели оператора:Контакты выбора режима (JOG, MDI, AUTO, EDIT, REF), этапы переключения коррекции скорости подачи (каждое положение представляет собой отдельный вход), ступени коррекции скорости шпинделя, кнопка запуска цикла, кнопка остановки подачи, контакт цепи аварийной остановки, контакты выбора оси MPG маховика, переключатель увеличения с помощью маховика, ключ защиты памяти, дополнительный переключатель остановки, переключатель одиночного блока, переключатель сухого хода, блокировка станка, блокировка оси Z, функциональные клавиши станка и подтверждение сигнализации.

56 цифровых выходов на панель оператора:Индикаторные лампы режима (показывающие текущий активный режим), индикатор активного цикла, индикатор активности удержания подачи, индикатор тревоги, индикатор работы шпинделя, индикатор готовности станка, индикатор защиты программы и все другие индикаторы панели, светодиоды или драйверы зуммеров, которые обеспечивают визуальную или звуковую обратную связь оператору.

Сценарии применения

Ошибка ввода/вывода панели оператора ЧПУ:На станке FANUC с ЧПУ возникают периодические сбои в работе панели — перестает работать выбор режима, индикаторные лампы работают нестабильно или запуск цикла больше не реагирует. В качестве неисправности идентифицируется A20B-2002-0470. Замена платы восстанавливает полную функциональность панели.

Ремонт панели оператора:На обрабатывающем центре с ЧПУ проводится комплексная модернизация системы управления. A20B-2002-0470 заменяется для восстановления надежности блока подключения панели оператора наряду с другими обновлениями платы управления.

Часто задаваемые вопросы

Вопрос 1: Может ли A20B-2002-0470 служить платой ввода-вывода машины в дополнение к панели оператора?

A20B-2002-0470 конкретно описывается как «плата ввода-вывода БЛОКА ПОДКЛЮЧЕНИЯ ПАНЕЛИ ОПЕРАТОРА» — ее распределение сигналов (72/56) соответствует сигналам панели оператора. Для ввода-вывода станка (смазочно-охлаждающая жидкость, гидравлика, блокировки осей) используются отдельные платы ввода-вывода станка (например, тип A16B-2203-0110 C7 для систем эпохи 0-C). Блок подключения панели и платы ввода-вывода станка обычно подключаются к разным адресам узлов канала ввода-вывода в конфигурации PMC ЧПУ.

В2: Влияет ли замена A20B-2002-0470 на программу PMC?

Нет. Программа PMC адресует сигналы платы по адресу канала ввода-вывода, а не по идентификатору платы. Замена A20B-2002-0470 на замену с идентичной конфигурацией с тем же адресом канала ввода-вывода восстанавливает всю связь с панелью оператора без каких-либо изменений в программе PMC.

В3: Что происходит с ЧПУ при выходе из строя A20B-2002-0470?

При выходе из строя платы подключения панели оператора PMC теряет связь со всеми сигналами панели. ЧПУ генерирует сигналы тревоги канала ввода-вывода, указывающие на адрес устройства подключения панели. Переключатели панели больше не реагируют — запуск цикла, удержание подачи, выбор режима и аварийная остановка с панели нарушены. Машиной нельзя управлять с панели, пока не будет заменена плата.

Вопрос 4: Является ли A20B-2002-0470 специфичным для конкретного поколения ЧПУ FANUC?

Семейство плат подключения панели оператора A20B-2002 охватывает несколько поколений ЧПУ FANUC, в которых используются панели оператора, подключаемые по каналу ввода-вывода. Из документации по электромонтажу конкретной машины проверьте, в какой модели ЧПУ и системе управления установлен A20B-2002-0470. Емкость цифровых входов/выходов 72/56 соответствует количеству сигналов на панели оператора.

Вопрос 5: В чем разница между 72/56 A20B-2002-0470 и более крупной платой ввода-вывода, такой как 96/64 A16B-2203-0881?

A16B-2203-0881 (96/64 DI/DO) — это плата ввода-вывода машины, соединяющая PMC с механическими полевыми устройствами машины — концевыми выключателями, соленоидами, датчиками по всей машине. A20B-2002-0470 (72/56) — это блок подключения панели оператора, специально предназначенный для переключателей, лампочек и дисплеев панели оператора на передней панели машины. Разные адреса каналов ввода-вывода, разные проводные соединения, разные функциональные роли — они дополняют друг друга в одной системе ЧПУ.
