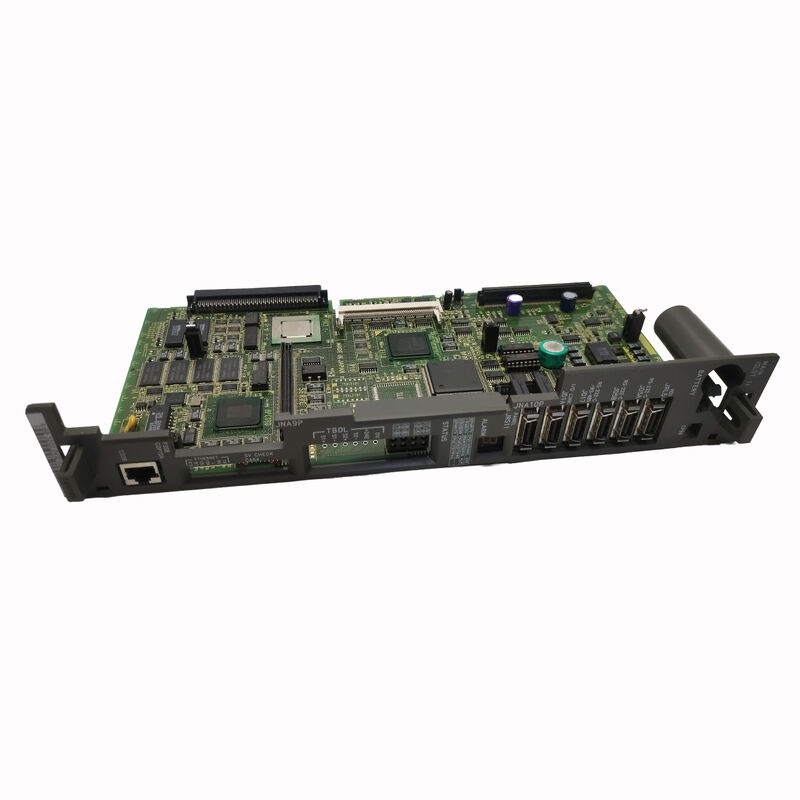

FANUC A16B-3200-0490 — это основная плата ЦП, главная печатная плата, для системы ЧПУ FANUC серии i. В физической архитектуре системы ЧПУ FANUC это центральная плата, к которой подключается или от которой зависит все остальное в шкафу управления.

Сервоусилители обмениваются данными с этой платой через оптоволоконную шину FSSB. Плата дисплея (например, A20B-3300-0091) подключается к слотам на этой плате. Логика ПЛК (программа ПЛК станка) выполняется на процессоре, установленном на этой плате.

Клавиши MDI на панели оператора отправляют свои сигналы на эту плату. Короче говоря: A16B-3200-0490 — это нервный центр системы ЧПУ.

Понимание семейства A16B-3200 требует понимания системы подключаемых модулей платы.

Общая плата A16B-3200-0490 без ее SMD-модулей содержит процессор, разъемы задней панели, схемы питания, массив диагностических светодиодов и фиксированное оборудование.

Что делает плату специфичной для станка, так это набор SMD-модулей, подключенных к ней:

Модули FROM (Flash ROM) хранят системное программное обеспечение ЧПУ — операционную систему FANUC, прошивку управления движением и любые программные опции (графические опции, опции DNC, компиляцию логики ПЛК и т. д.), приобретенные производителем станка.

Без правильных модулей FROM плата не имеет операционной системы и не может запуститься.

Модули SRAM хранят данные с резервным питанием от батареи, которые изменяются во время работы станка — параметры ЧПУ (значения люфта, коэффициенты усиления сервопривода, пределы оси, скорости подачи), программы деталей, таблицы коррекции инструмента, данные ПЛК и рабочие нулевые точки.

SRAM является наиболее ценным хранилищем данных на станке, поскольку оно содержит накопленные данные по вводу в эксплуатацию и настройке производства, которые обеспечивают правильную работу станка. Срок службы батареи SRAM обычно составляет 2–5 лет.

Модули DRAM обеспечивают рабочую память для выполнения программ — активное рабочее пространство ЧПУ во время работы.

Основные характеристики

Семейство A16B-3200 — Варианты плат и их поколения

Серия A16B-3200 охватывает несколько поколений ЧПУ FANUC, причем каждое поколение и подсерия имеют определенный суффикс из последних четырех цифр.

Суффикс -0490 относит эту плату к поколению 0i-B, тесно связанному с -0491 (который подтвержден как основная плата 0i-TB с PMC-SB7). Как -0490, так и -0491 являются членами одного поколения дизайна — они имеют одинаковую фундаментальную архитектуру, принимают одинаковые типы SMD-модулей и работают с логикой ПЛК PMC-SB7.

Более ранние поколения семейства A16B-3200 (например, -0190 для серии 16C, -0090 для 16B) механически схожи, но несовместимы по программному обеспечению.

SMD-модули с платы 16C не могут работать на плате 0i-B и наоборот. Проверка номера детали по конкретному станку и серии ЧПУ необходима перед заказом любого варианта A16B-3200.

Почему выходит из строя основная плата ЦП — и как это узнать

Сбои основной платы ЦП являются одними из более редких видов сбоев в системах ЧПУ FANUC — они рассчитаны на длительный срок службы, и большинство станков сталкиваются со многими сбоями платы привода шпинделя, платы сервопривода и блока питания до того, как выйдет из строя основная плата.

Когда основная плата выходит из строя, симптомы обычно характерны:

Полный отказ при загрузке: Система ЧПУ включается, работают вентиляторы охлаждения, инициализируются сервоусилители, но дисплей панели оператора остается пустым, и движение по осям невозможно.

Управление кажется мертвым.

Этот симптом также возникает при повреждении модуля FROM или отказе батареи SRAM, поэтому важна систематическая диагностика.

Периодические сбои управления: Случайные сигналы тревоги, появляющиеся с непредсказуемыми интервалами, особенно те, которые исчезают после цикла питания, могут указывать на пограничный компонент на основной плате — обычно выходящий из строя электролитический конденсатор или подверженный тепловой нагрузке ИС на пределе его рабочих характеристик.

Сигнал тревоги батареи SRAM с потерей данных: Если батарея SRAM разряжается и данные теряются, плата не неисправна — но модуль SRAM и батарея нуждаются в замене, а данные должны быть перезагружены из резервной копии.

Это наиболее распространенный сценарий, ошибочно принимаемый за сбой платы.

Сбой после определенного события: Удар молнии, скачок напряжения или событие грубого перегрузки по току в электрическом шкафу станка могут необратимо повредить основную плату.

В этих случаях сбой платы является неизбежным, и замена без ремонта является правильным путем.

Замена A16B-3200-0490 — что нужно подготовить

Замена основной платы — это значительное событие технического обслуживания — оно затрагивает наиболее критичные данные и конфигурацию станка. Перед заменой платы необходимо иметь следующее:

Все параметры ЧПУ, сохраненные на внешнем носителе (карта памяти, RS-232, Ethernet, если доступно).

Программа логики ПЛК, сохраненная отдельно.

Все программы деталей, сохраненные. Данные коррекции инструмента и нулевых точек записаны или сохранены. Идентификация модулей SRAM и FROM подтверждена (номера деталей модулей, версия прошивки в FROM).

При установке сменной платы: перенесите оригинальные модули FROM и SRAM со старой платы на новую (если модули исправны).

Если модуль FROM поврежден (препятствует загрузке), требуются новые модули FROM, загруженные с правильным системным программным обеспечением от производителя станка или сервисной службы FANUC.

После загрузки перезагрузите все параметры из резервной копии. Проверьте движение по осям, работу шпинделя и функцию ПЛК перед возвращением станка в производство.

Часто задаваемые вопросы

В1: Можно ли перенести модуль SRAM с неисправной платы на сменную A16B-3200-0490 для восстановления всех данных станка?

Да, если сам модуль SRAM не поврежден. Если исходная плата вышла из строя из-за локального сбоя (неисправный процессор, поврежденный блок питания), в то время как модуль SRAM остался электрически исправным, перенос SRAM на сменную плату восстанавливает все параметры, программы деталей, коррекции и данные ПЛК за один шаг.

Включите сменную плату с перенесенными модулями SRAM и FROM, и станок должен загрузиться с исходной конфигурацией.

Если батарея SRAM разрядилась до или во время сбоя платы, данные могли быть потеряны — тогда резервная копия становится необходимой.

В2: Система ЧПУ отображает "SYSTEM ALARM 911" или "920" после замены платы. Что это означает?

Сигнал тревоги 911 (ошибка четности DRAM) и 920 (ошибка четности SRAM) указывают на сбои памяти.

После замены основной платы они обычно появляются, если: модуль DRAM не полностью установлен в своем слоте (установите плотно); батарея модуля SRAM разряжена и данные повреждены (замените батарею, перезагрузите из резервной копии); или есть реальный аппаратный сбой модуля DRAM/SRAM (протестируйте с заведомо исправным модулем).

Эти сигналы тревоги не обязательно указывают на неисправную сменную плату — они указывают на проблему с системой памяти, которая часто решается правильной установкой модуля и перезагрузкой данных.

В3: Сколько осей может контролировать A16B-3200-0490, и определяется ли это платой или программным обеспечением?

Физическая плата обеспечивает соединения задней панели для модулей управления осями, но количество включенных осей определяется опцией программного обеспечения, зарегистрированной в модуле FROM — а не аппаратным обеспечением платы.

A16B-3200-0490 с соответствующей зарегистрированной опцией оси может управлять до максимума, поддерживаемого данной серией ЧПУ (обычно 4 оси для серии 0i).

Добавление оси к существующему станку требует активации опции расширения оси в системном программном обеспечении, а не замены основной платы.

В4: Подлежит ли A16B-3200-0490 ремонту на уровне платы, или единственным вариантом является полная замена?

Ремонт на уровне платы возможен через специализированные ремонтные центры FANUC. Распространенные виды ремонта основных плат A16B-3200 включают: замену электролитических конденсаторов (наиболее частый отказ, связанный с возрастом), замену отдельных ИС, поврежденных электростатическим разрядом или скачком напряжения, ремонт держателя батареи и восстановление разъемов.

Ремонт экономически выгоден, когда сбой платы является локальным отказом компонента, а не общим повреждением печатной платы (сгоревшие дорожки, треснувшая подложка) от сильного электрического события.

Авторитетный ремонтный центр протестирует плату на испытательном стенде FANUC после ремонта, подтвердив полную работоспособность перед возвратом.

В5: Что такое батарея SRAM на основной плате, и как часто ее следует заменять?

Батарея SRAM — это литиевая ячейка (обычно таблеточная батарея 3 В или литиевая AA, в зависимости от конфигурации держателя батареи на конкретном варианте платы), которая поддерживает питание модуля SRAM, когда станок выключен, сохраняя все сохраненные данные.

FANUC указывает интервал замены примерно в 1 год, хотя на практике многие батареи служат 2–5 лет при комнатной температуре, прежде чем напряжение упадет ниже минимального уровня поддержки SRAM.

Система ЧПУ генерирует сигнал тревоги низкого заряда батареи (обычно ALM 7001 или аналогичный), когда напряжение падает ниже порогового значения предупреждения — на этот сигнал тревоги следует реагировать немедленно, поскольку потеря данных происходит, когда батарея полностью разряжается.

Замена батареи должна производиться при включенном станке (чтобы SRAM получал питание во время замены), чтобы предотвратить потерю данных во время процедуры.
