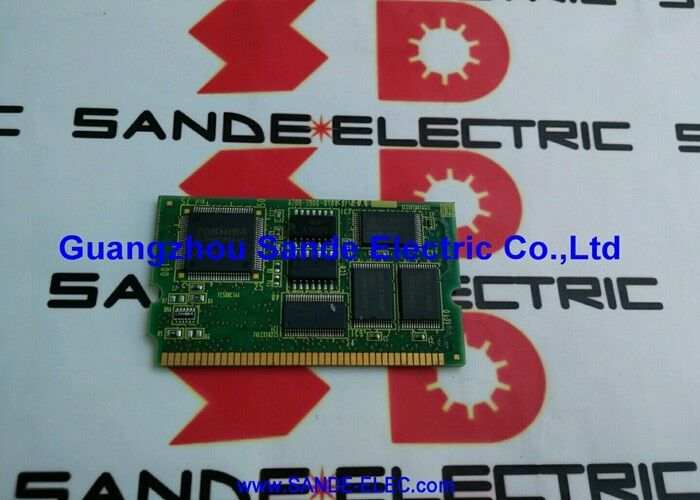

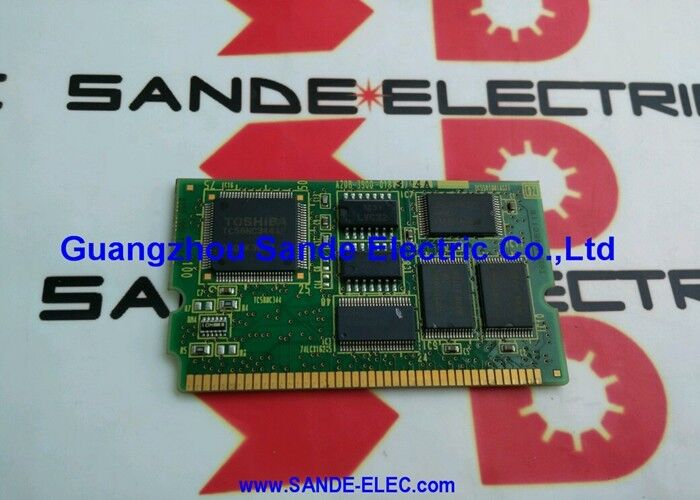

A20B-3900-0183 Круговая плата FANUC A2OB-39OO-O183 A20B39000183

ФАНУК A20B-3900-0183 | Модуль памяти 32 МБ FROM + 512 КБ SRAM — ЧПУ серии 16i / 18i / 21i, модель B

Две функции памяти в одном модуле

A20B-3900-0183 — это сменная дочерняя плата, которая объединяет в одном модуле два разных типа памяти и выполняет различные функции в системе управления ЧПУ FANUC i-серии:

32 МБ ОТ (Флэш-ПЗУ):Энергонезависимое хранилище для управляющего программного обеспечения ЧПУ, лестничной программы PMC, данных программы обработки детали и файлов параметров сервосистемы. Содержимое FROM сохраняется без питания от аккумулятора. Когда ЧПУ загружается, системное программное обеспечение загружается из ИЗ в рабочую ОЗУ. FROM необходимо перезагрузить после замены модуля, используя правильный пакет программного обеспечения для установленной модели ЧПУ и конфигурации опций.

512K SRAM (с батарейным питанием):Содержит параметры станка, данные коррекции инструмента, коррекции рабочих координат и другие рабочие данные в реальном времени, которые должны выдерживать циклы включения и выключения. SRAM требует постоянного резервного питания от батареи для сохранения своего содержимого. Резервная батарея находится на главной плате ЧПУ или в соседнем держателе батареи, а не в самом модуле памяти. Разряженная батарея приводит к потере данных SRAM; всегда проверяйте состояние батареи перед снятием или заменой этого модуля.

Ключевые характеристики

Модель B — не такая же, как модель A

В семействе FANUC 16i/18i/21i модели A и B используют разные спецификации модулей памяти. A20B-3900-0183 с SRAM 512 КБ — это вариант модели B. A20B-3900-0163 с 1 МБ SRAM обычно ассоциируется с поколением модели A. Установка модуля с неправильной емкостью SRAM или версией FROM для установленной модели ЧПУ либо не сможет инициализироваться, либо приведет к ошибкам совместимости.

Перед заказом подтвердите букву установленной модели ЧПУ (модель A или модель B) на экране системной информации ЧПУ. Подтвердите номер детали установленного модуля по этикетке на печатной плате, а не только по документации, поскольку модули могут быть заменены на месте во время более раннего обслуживания.

Примечания к процедуре замены

Содержимое FROM не сохраняется автоматически при удалении модуля — сделайте резервную копию всех данных FROM перед удалением, если конфигурация программного обеспечения была изменена по сравнению с заводским состоянием. Данные SRAM сохраняются до тех пор, пока резервная батарея остается работоспособной во время замены; замените модуль при включенном ЧПУ, если процедура позволяет, или перед запуском убедитесь, что существует новая резервная копия. После установки замены перезагрузите программное обеспечение FROM и восстановите данные SRAM из резервной копии перед запуском производства.

Часто задаваемые вопросы

Вопрос 1. Расположена ли резервная батарея внутри самого модуля A20B-3900-0183?

Нет. Резервная батарея SRAM расположена на основной плате ЧПУ или в держателе батареи рядом с основной платой, а не внутри этого модуля памяти. Удаление этого модуля не влияет на батарею. Однако если батарея разряжена до или во время замены, данные SRAM (параметры, смещения) будут потеряны. Прежде чем приступать к замене модуля памяти, проверьте состояние батареи.

В2: Какие данные необходимо перезагрузить после замены A20B-3900-0183?

Содержимое FROM (операционное программное обеспечение ЧПУ, релейная схема PMC, файлы параметров) должно быть перезагружено из резервной копии. Данные SRAM (параметры станка, смещения инструмента и детали) должны быть восстановлены из резервной копии, если они не были сохранены во время замены. Перед заменой модуля памяти необходимо выполнить полное резервное копирование машины, охватывающее данные FROM и SRAM.

Вопрос 3. Может ли A20B-3900-0183 (SRAM 512 КБ) заменить A20B-3900-0163 (SRAM 1 МБ)?

Нет. Разная емкость SRAM обслуживает разные поколения моделей ЧПУ с разными размерами таблиц параметров. Установка модуля с недостаточным объемом SRAM приводит к ошибкам хранения параметров. Установка модуля SRAM с более высоким объемом в систему, которая не требует этого, также может вызвать проблемы совместимости. Всегда сопоставляйте точный номер детали с установленной моделью ЧПУ.

Вопрос 4: ЧПУ показывает ошибку контрольной суммы FROM после включения питания. Модуль памяти неисправен?

Ошибка контрольной суммы FROM чаще всего указывает на то, что содержимое FROM было повреждено — либо из-за сбоя питания во время операции записи, либо из-за ухудшения состояния флэш-чипа. Попробуйте перезагрузить программное обеспечение FROM из чистой резервной копии. Если ошибка сохраняется после перезагрузки, флэш-память в модуле износилась и модуль требует замены.

Q5: ЧПУ отображает сигнал тревоги памяти (ошибка четности SRAM или что-то подобное) при запуске. Это модуль памяти?

Ошибка четности в SRAM может указывать либо на разряженную резервную батарею (что приводит к повреждению данных при выключении питания), либо на неисправную микросхему SRAM. Сначала проверьте и замените резервную батарею — если ошибка исчезнет после замены батареи и восстановления данных SRAM, значит, причиной была батарея. Если ошибка сохраняется при подтвержденном исправном аккумуляторе и перезагрузке данных, SRAM в модуле неисправен и модуль требует замены.
