ФАНУК A16B-1212-0901 | Источник питания A1 (тип C1) — основная стойка ЧПУ серии 16/18 / 200 В / 0,91 кг

Блок питания A1 — что он питает и почему важна внутренняя батарея

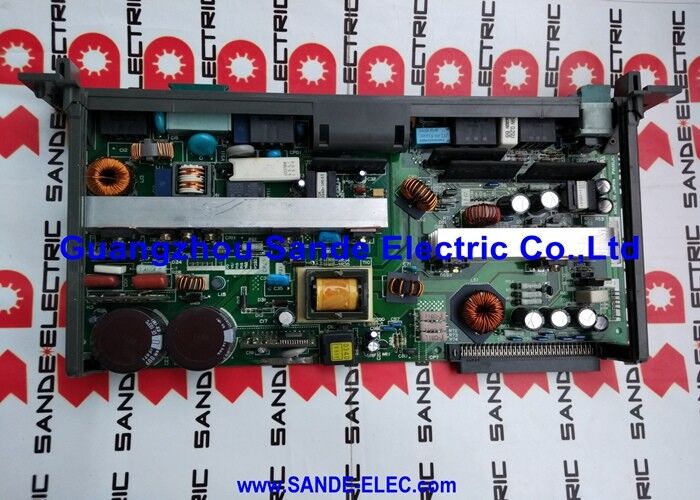

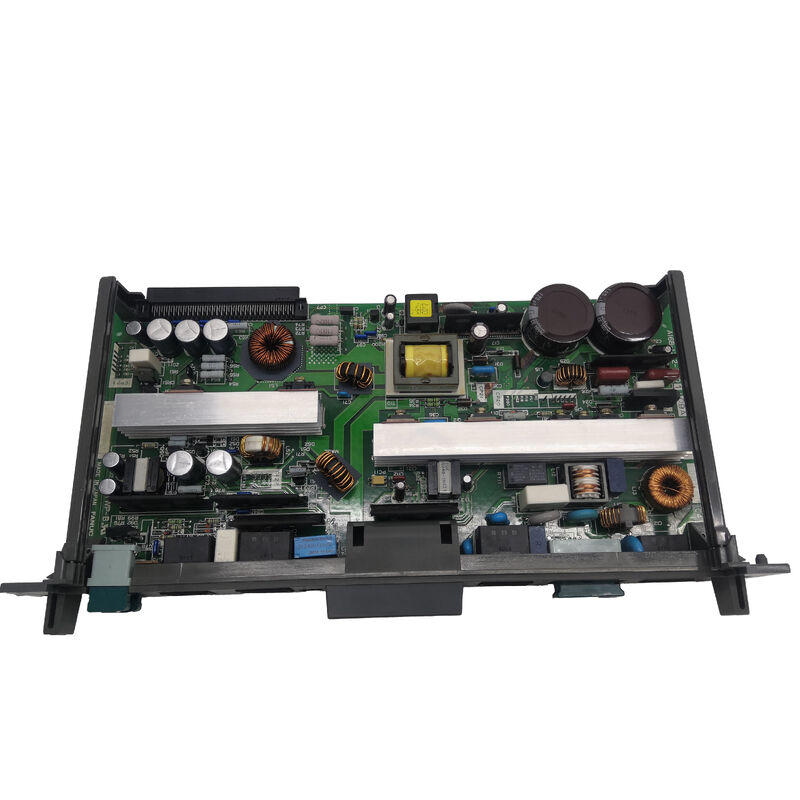

A16B-1212-0901 — это блок питания A1 типа C1, который устанавливается в 2-слотовую основную стойку блоков управления ЧПУ FANUC серий 16 и 18 — компактного формата управления, используемого на токарных станках, обрабатывающих центрах и электроэрозионных станках, построенных на базе этих поколений контроллеров. Он расположен в стойке рядом с основной платой ЦП и платой ввода-вывода и питает все платы в этой стойке.

Этот источник питания имеет встроенный блок I/P — встроенную схему реле входной мощности, которая управляет последовательностью включения и выключения ЧПУ. Релейная блокировка между внешней схемой аварийного останова и внутренней логикой включения питания ЧПУ осуществляется через этот блок.

Резервная батарея физически находится внутри этого блока питания.— не на основной плате ЦП. Эта батарея сохраняет данные SRAM на главной плате ЦП (параметры ЧПУ, программы, коррекции инструмента) всякий раз, когда ЧПУ отключается. Это имеет прямые последствия для замены: если A16B-1212-0901 извлекается из стойки более чем на 30 минут, батарея больше не сможет снабжать SRAM платы ЦП, и сохраненные данные могут быть потеряны. Оставьте исходный блок установленным до тех пор, пока не будет готов к установке новый блок. Если до прибытия электропитание было отключено в течение длительного периода времени, перед запуском станка убедитесь, что данные ЧПУ из текущей резервной копии все еще не повреждены.

Ключевые характеристики

Индикация неисправностей и расположение предохранителей

Два светодиода на передней панели блока питания мгновенно отображают состояние:

ПИЛ (зеленый):Горит, когда на CP1 присутствует входное питание переменного тока. Если PIL не горит при включенном питании машины, проверьте входящий источник переменного тока и предохранитель F1 (входной предохранитель 200 В переменного тока: Daito GP75).

Красный светодиод:Загорается, когда блок питания обнаруживает внутреннюю неисправность. Этот светодиод горит вместе с индикатором PIL, что указывает на то, что блок питания получает переменный ток, но имеет внутреннюю неисправность — блок питания требует замены или ремонта.

Дополнительные предохранители защищают выход 9-дюймового ЭЛТ/ЖК-дисплея (F3) и питание блока ввода-вывода (F4). В этом блоке питания используется батарея A98L-0031-0012 — она не входит в комплект поставки устройства и должна заказываться отдельно, если имеющаяся батарея разряжена.

Часто задаваемые вопросы

В1: Почему оригинальный A16B-1212-0901 должен оставаться установленным до прибытия замены?

Резервная батарея SRAM физически находится внутри этого источника питания. Он непрерывно снабжает SRAM основной платы ЦП через соединение объединительной платы. Удаление блока питания приводит к отключению питания аккумулятора SRAM, а параметры ЧПУ и данные программы могут быть потеряны в течение 30 минут. Оставьте оригинал установленным до тех пор, пока вы не будете готовы немедленно установить замену.

Вопрос 2: Зеленый светодиод PIL не горит, и ЧПУ не включается. Блок питания неисправен?

PIL выключен означает отсутствие питания переменного тока на входе блока питания. Прежде чем предположить, что блок питания неисправен, проверьте входное переменное напряжение на CP1 с помощью измерителя. Проверьте входной предохранитель F1 (Daito GP75). Если напряжение переменного тока присутствует и предохранитель цел, но PIL остается выключенным, входная цепь блока питания неисправна и устройство требует ремонта или замены.

Вопрос 3. Какие элементы управления FANUC совместимы с A16B-1212-0901?

Устройство подходит для блоков управления FANUC первого поколения серий 16 и 18 в вариантах моделей A и B: 16-MA, 16-MB, 16-TA, 16-TB, 16-W, 18-MA, 18-MB, 18-TA, 18-TB, 18-MC и 18-TC. Некоторые контроллеры роботов RJ также используют этот источник питания. Он подходит для компактных стоек с двумя слотами, а не для более крупных стоек с несколькими слотами, используемых в конфигурациях с ЧПУ с более высокими возможностями.

Вопрос 4: Какой аккумулятор используется в A16B-1212-0901 и как часто его следует заменять?

Номер батареи — A98L-0031-0012, она не входит в комплект поставки блока питания. FANUC обычно рекомендует замену каждые 2–3 года или при появлении на ЧПУ сигнала тревоги о разряде батареи. Если возможно, замените батарею при включенном ЧПУ, чтобы избежать потери данных SRAM — батарею можно заменять в горячем режиме в включенном состоянии.

В5: Можно ли отремонтировать A16B-1212-0901 или его необходимо заменить?

Ремонт широко доступен у специалистов по ремонту блоков питания с ЧПУ FANUC. К частым точкам отказа относятся конденсаторы выходного фильтра постоянного тока, компоненты каскада выпрямителя и реле в блоке I/P. Отремонтированный специалистом агрегат с проверкой при полной нагрузке на рабочем блоке управления FANUC 16/18 является надежной и экономичной альтернативой поиску замены.
