| Место происхождения | США |
| Фирменное наименование | GE |
| Сертификация | CE ROHS |
| Номер модели | 5136-ДНП |

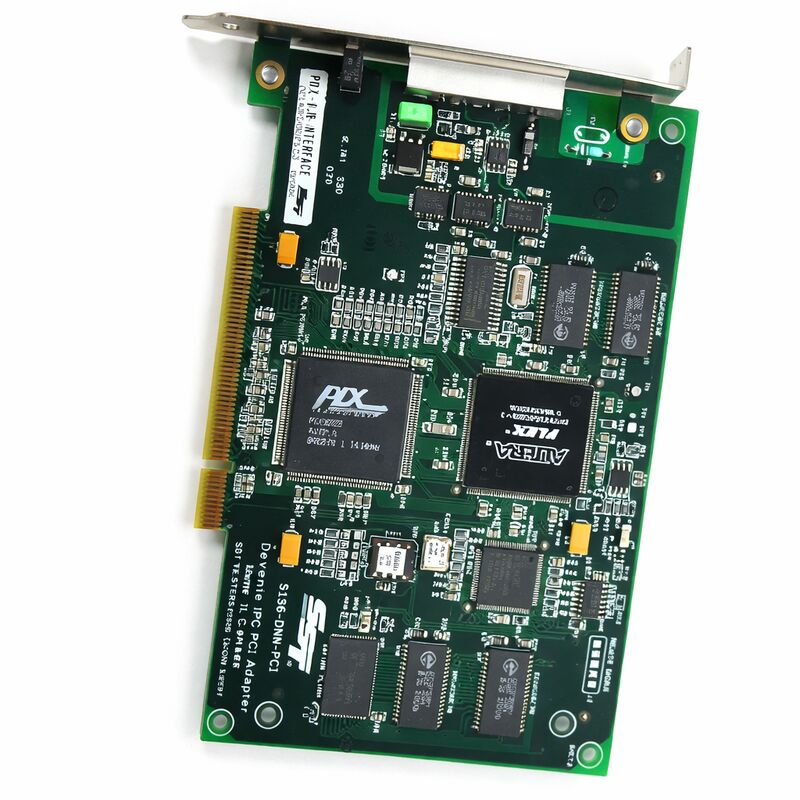

Третья модель является наиболее неоднозначной из трех, поскольку в номере, который вы отправили, отсутствует суффикс. Публичные списки последовательно показывают 5136-DNP как семейство сетевых карт DeviceNet, с такими версиями, как 5136-DNP-PCI, 5136-DNP-CPCI, 5136-DNP-104, 5136-DNP-ISA, и 5136-DNP-VME-4.
Во всех этих вариантах общая функция одинакова: подключение хост-компьютера или шинной платформы к сети DeviceNet.
Это отличает семейство 5136-DNP от стандартной платы управления. Это продукт коммуникационного интерфейса, и ключевым моментом выбора является не только базовое название семейства, но и суффикс формата шины.
В общедоступной документации для версии PCI указано, что она подключает компьютер с шиной PCI к DeviceNet, поддерживает 125, 250 и 500 Кбит/с, и выполняет протокол DeviceNet аппаратно.
Другие публичные списки показывают это семейство в форм-факторах CompactPCI, ISA, PC/104 и VME.
| Элемент | Детали |
|---|---|
| Семейство плат | 5136-DNP |
| Тип продукта | Сетевая карта DeviceNet |
| Известные публично варианты | PCI, CompactPCI, ISA, PC/104, VME |
| Основная функция | Связь хоста с DeviceNet |
| Общие публичные данные для PCI | 33 МГц, 32-битная PCI |
| Общие скорости передачи данных PCI | 125 / 250 / 500 Кбит/с |
| Упомянутый публично метод сети | Протокол DeviceNet выполняется аппаратно |
| Типичные применения | HMI, управление ПК, эмуляция ввода-вывода |
Семейство 5136-DNP используется везде, где хост-платформа должна взаимодействовать с сетью DeviceNet. Публичные списки для версий PCI и CompactPCI описывают такие применения, как интерфейс оператора и HMI, управление на базе ПК, и эмуляция ввода-вывода, что делает это семейство плат практичным решением для промышленных систем, которым требуется уровень связи между компьютером и DeviceNet.
В реальных сценариях установки это семейство обычно используется в проектах промышленной связи ПК, мониторинге оборудования на базе DeviceNet, интеграции HMI, и системах управления, которые обмениваются данными с полевыми устройствами через DeviceNet. Точное применение зависит от суффикса, поскольку версия PCI, CompactPCI, ISA, или PC/104 должна соответствовать уже используемой хост-платформе.
В1. Что это за плата 5136-DNP?
5136-DNP — это семейство сетевых карт DeviceNet. Публичные списки идентифицируют несколько ее версий, включая варианты PCI, CompactPCI, PC/104, ISA, и VME, все из которых ориентированы на связь DeviceNet.
В2. Что делает эта карта в системе?
Ее роль заключается в подключении хост-платформы к сети DeviceNet. Публичные страницы продуктов для версий PCI и CompactPCI описывают ее как карту, которая связывает шинный компьютер с DeviceNet, с такими применениями, как интерфейс оператора и HMI, управление ПК и эмуляция ввода-вывода.
В3. Что следует проверить при выборе карты 5136-DNP?
Первое, что нужно подтвердить, — это суффикс, поскольку 5136-DNP само по себе недостаточно для идентификации формата шины. Версия PCI не взаимозаменяема с версией CompactPCI, ISA, PC/104 или VME, даже если название семейства похоже. После этого подтвердите требования целевой сети DeviceNet и хост-платформу, на которой установлена карта.
В4. Как следует интерпретировать ключевые спецификации?
Для версии PCI публичные списки показывают 33 МГц, 32-битную PCI, микропроцессор AM186EM 40 МГц, 256K ОЗУ, 256K общей ОЗУ, и поддержку скоростей DeviceNet 125, 250 и 500 Кбит/с. Эти цифры полезны только в том случае, если установлена карта конкретно версии 5136-DNP-PCI; они не должны автоматически переноситься на другие варианты с другими суффиксами.
В5. Что наиболее важно подтвердить перед заменой?
Перед заменой подтвердите полный суффикс на этикетке платы, тип хост-шины, и требуемую роль DeviceNet в существующей системе. В рамках этого семейства наиболее распространенной ошибкой при выборе является соответствие функции DeviceNet при упущении физического формата шины.
