Siemens A5E00412608 | Преобразователь частоты MICROMASTER 440 Плата управления — Плата управления затворами IGBT для силовой части привода

Номер детали: A5E00412608

Альтернативный артикул: A5E00412705

Производитель: Siemens AG (Германия)

Тип продукта: Плата управления — Плата управления затворами IGBT для силовой части преобразователя частоты переменного тока

Семейство продуктов: MICROMASTER 440 (MM440)

Вес: ~490 г

Класс огнестойкости: UL 94V-0

Статус производства: Снят с производства производителем

Страна происхождения: Германия

Обзор

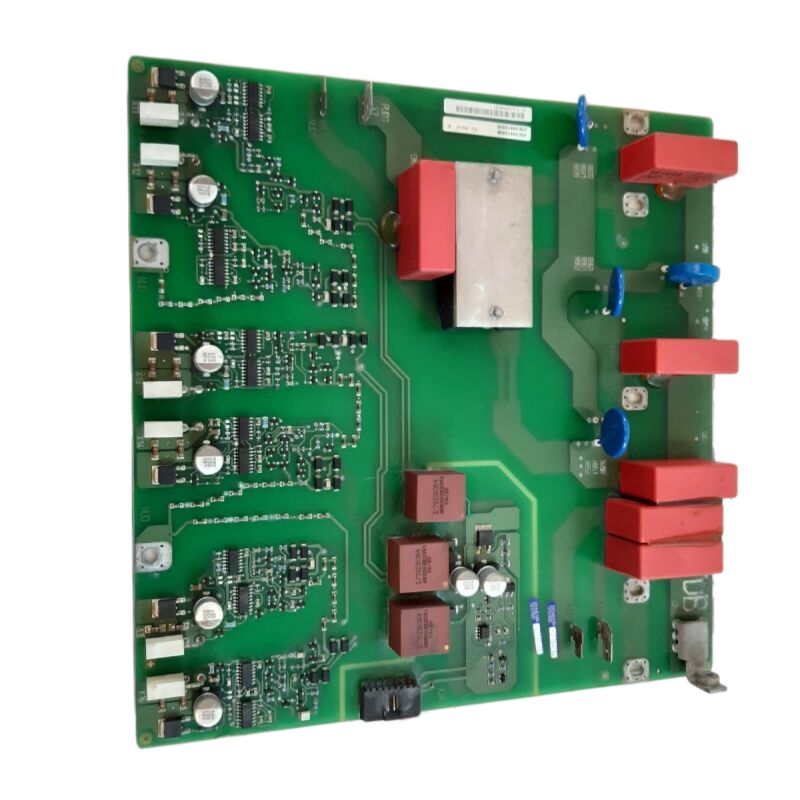

A5E00412608 — это плата управления — печатная плата управления затворами IGBT — для преобразователя частоты переменного тока Siemens MICROMASTER 440. Она находится на стыке цифровой управляющей электроники MM440 и физических коммутирующих транзисторов в силовой секции инвертора привода.

Ее основная задача проста, но критически важна: получать команды широтно-импульсной модуляции от платы управления и преобразовывать их в точно рассчитанные по времени импульсы затвора, которые фактически включают и выключают транзисторы IGBT.

Когда эта плата выходит из строя, выходной каскад привода замолкает — нет коммутации, нет напряжения на двигателе, нет движения.

MICROMASTER 440 был универсальной платформой преобразователей частоты переменного тока Siemens, охватывающей диапазон от 0,12 кВт до 250 кВт, и за долгий срок производства он стал одним из наиболее широко используемых приводов в промышленной автоматизации по всему миру.

Конвейеры, центрифуги, компрессоры, экструзионные линии, подъемное оборудование, упаковочные машины — список применений почти так же велик, как и список отраслей, которые полагались на приводы MM440.

Многие из этих установок остаются продуктивными и сегодня. Поддержание их работоспособности требует надежного доступа к внутренним компонентам привода, таким как A5E00412608, поэтому активный вторичный рынок продолжает обслуживать объекты еще долго после того, как Siemens сняла этот компонент с производства.

Альтернативный артикул A5E00412705 встречается на платах того же функционального поколения и часто указывается вместе с A5E00412608 в базах данных запасных частей.

Оба артикула относятся к одной и той же позиции в силовой секции MM440, хотя проверка конкретного номера по маркировке установленной платы остается самым надежным шагом перед размещением заказа.

Ключевые характеристики

Что делает плата управления — и почему это важно

В инверторной секции MM440 используется трехфазный мост IGBT для преобразования напряжения звена постоянного тока привода в управляемое переменное напряжение, которое подается на двигатель. Шесть транзисторов IGBT образуют этот мост — по два на фазу, расположенные в верхнем и нижнем положениях переключения.

Плата управления генерирует импульс затвора для каждого из этих шести устройств.

Эти импульсы затвора должны быть точно рассчитаны по времени. Даже небольшая ошибка во времени — импульс затвора, приходящий немного раньше или позже, или вообще не приходящий — вызывает немедленные проблемы. Раннее срабатывание неправильного устройства создает условие сквозного тока: верхний и нижний ключи в одной фазе проводят ток одновременно, вызывая короткое замыкание звена постоянного тока и генерируя разрушительный перегрузочный ток.

Отсутствие импульсов приводит к тому, что одна фаза двигателя не управляется, создавая асимметричные формы тока, пульсации крутящего момента и нагрев двигателя.

A5E00412608 предотвращает эти последствия. Плата включает схемы обнаружения насыщения, которые контролируют каждый IGBT во время его включенного состояния.

Если IGBT не насыщается нормально — что указывает на поток тока, который устройство не может выдержать — плата действует до того, как программное обеспечение управления сможет отреагировать, подавляя все импульсы затвора для защиты силовой секции. Эта аппаратная реакция происходит за микросекунды.

Класс огнестойкости UL 94V-0

Рейтинг UL 94V-0 материала подложки платы является высшей классификацией в серии вертикальных испытаний на воспламеняемость UL. В условиях испытаний подложка UL 94V-0 должна самозатухать в течение десяти секунд после каждого из пяти применений пламени и не должна капать горящими частицами.

Эта классификация подтверждает, что материал печатной платы A5E00412608 не поддерживает и не распространяет горение в случае внутреннего сбоя или внешнего источника тепла.

В шкафах промышленных приводов, где множество плат, конденсаторов и токопроводящих шин высокого тока занимают общее закрытое пространство, этот рейтинг является не просто галочкой — это практическое свойство пожарной безопасности, которое ограничивает эскалацию локального сбоя.

Требования к обращению с электростатическим разрядом (ESD)

ИС драйверов затворов и оптопары на A5E00412608 чувствительны к электростатическому разряду. Любое обращение вне контролируемой среды ESD — голыми руками в зонах компонентов, контакт с пластиковыми поверхностями или синтетической одеждой — рискует повредить плату, что может быть не сразу заметно, но сокращает срок службы платы или вызывает прерывистое поведение неисправности в эксплуатации.

При установке или снятии используйте заземленный запястный ремешок, работайте на проводящей поверхности и транспортируйте плату в антистатической металлизированной упаковке.

Те же меры предосторожности применяются при снятии неисправной платы — ее следует правильно упаковать для возврата в ремонтную компанию, если планируется оценка на уровне компонентов.

Часто задаваемые вопросы

В1: MM440 выдает ошибку F022 (замыкание на землю) при команде запуска, но двигатель и выходные кабели были проверены на отсутствие замыканий на землю тестами сопротивления изоляции. Может ли A5E00412608 генерировать ложный сигнал ошибки?

F022 может возникать из-за платы управления, если схема измерения тока платы выдает ложное показание дифференциального тока.

Датчики тока платы подают данные в алгоритм обнаружения замыкания на землю привода, а смещенный или неисправный датчик генерирует видимость замыкания на землю даже на исправной установке.

Перед заменой платы проверьте соединения датчиков тока платы — ослабленный оптоволоконный кабель между платой управления и платой управления является частой причиной ложных срабатываний F022.

В2: Доступен альтернативный артикул A5E00412705, но A5E00412608 отсутствует на складе. Можно ли их заменить без переконфигурации привода?

A5E00412705 и A5E00412608 являются близкородственными платами для одного и того же применения MM440. Многие поставщики вторичного рынка указывают их как взаимозаменяемые. Однако история производства Siemens иногда включает незначительные аппаратные ревизии между близко расположенными номерными деталями.

Самый надежный шаг — перекрестно проверить серийный номер привода и дату производства по маркировке установленной платы перед подтверждением взаимозаменяемости.

Изменения параметров привода не требуются при замене платы управления — параметры привода хранятся на плате управления.

В3: После установки сменной A5E00412608 MM440 работает, но форма волны тока двигателя показывает небольшую асимметрию по одной фазе. Является ли это признаком дефектной сменной платы?

Небольшая асимметрия сразу после установки платы иногда отражает остаточный смещение измерения тока в схеме датчика новой платы, которое автоматически корректируется после того, как привод завершит свой первый полный цикл нагрузки.

Если асимметрия сохраняется после первых нескольких минут работы под нагрузкой, проверьте оптические соединения между платой управления и платой управления — частично вставленное волокно может вызвать задержку фазы на одном канале управления затвором, что проявляется как асимметрия тока на выходе двигателя.

В4: На плате A5E00412608 видны следы подгорания в области управления затвором одного из IGBT. Является ли первопричиной плата или IGBT?

Следы подгорания в определенной области управления затвором почти всегда указывают на то, что соответствующий IGBT испытал сбой, который вызвал обратный аномальный ток через цепь затвора. Это почти всегда признак того, что сначала вышел из строя IGBT (короткое замыкание или пробой затворной изоляции), а затем повредил плату управления в результате.

Перед установкой сменной платы управления протестируйте силовой модуль IGBT — убедитесь, что все шесть позиций IGBT показывают нормальное сопротивление затвор-эмиттер и отсутствие коротких замыканий коллектор-эмиттер.

Установка новой A5E00412608 на привод с неисправным IGBT приведет к повторению сбоя.

В5: MM440 с A5E00412608 выводится из эксплуатации. Плата управления находится в идеальном рабочем состоянии. Можно ли ее хранить в качестве запасной для другого MM440 того же типоразмера?

Да — подтвержденная рабочая плата управления от выведенного из эксплуатации привода является ценным запасным компонентом для других устройств MM440 того же диапазона мощности.

Храните ее в проводящей (антистатической металлизированной) упаковке с этикеткой, на которой указан номер детали A5E, модель и типоразмер привода, с которого она была снята, и дата снятия.

Храните ее в сухом месте вдали от источников тепла.

Перед использованием в качестве замены проведите проверку на стенде при хорошем освещении, чтобы убедиться в отсутствии механических повреждений или коррозии в области разъема.

Плата, которая хранилась правильно в течение многих лет, обычно нормально вводится в эксплуатацию.
