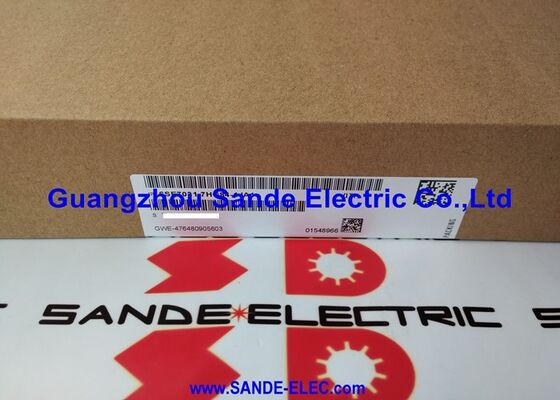

Оригинальная ABSORPTION BOARD 6SE7033-7EH84-1GF0 6SE70337EH841GF0 6SE7O33-7EH84-1GFO 6SE7 033-7EH84-1GF0

Siemens 6SE7033-7EH84-1GF0

Номер части:6SE7033-7EH84-1GF0

Производитель:Siemens AG (Германия)

Тип продукции:Инверторная панель проводки ∙ SMU2 (одинка измерения сигнала 2)

Ассортимент продукции:SIMOVERT MASTERDRIVES 6SE70 (включает в себя:

Совместимый диск:Двигатели шасси серии 6SE7033-7EH

Обзор

6SE7033-7EH84-1GF0 - это панель кабеля инвертора SMU2 (Сигнальный измерительный блок 2) для приводов шасси Siemens SIMOVERT MASTERDRIVES 6SE7033-7EH.

В архитектуре MASTERDRIVES с большим шасси, внутренняя секция питания требует специальной интерфейсной платы для маршрутизации сигналов управления шлюзами от электроники управления к модулям IGBT,и возвратить аналоговые измерения сигналов SMU2 - это сборка, которая обрабатывает это двунаправленное маршрутизация сигнала для этого конкретного варианта привода.

Серия 6SE7033-7EH находится в верхнем диапазоне мощности шасси MASTERDRIVES 6SE70.

Эти приводы работают на 380-460 Вт переменного тока и обрабатывают выходные токи в высоких сотнях ампер, что соответствует приложениям приводов в классе 200 кВт и выше.

При таких уровнях мощности надежная целостность сигнала между секциями управления и питания имеет решающее значение.это не позволяет приводу производить управляемый выход вообще.

Суффикс GF0 обозначает конкретный пересмотр платы для функции SMU2 в семействе приводов 6SE7033-7EH.

Квалификация ПКБ 94V-0 указывает на то, что субстрат платы соответствует требованиям UL 94 V-0 по огнестойкости

Данный показатель установлен для промышленных панелей привода, при которых тепловые явления в соседних компонентах не должны распространяться через саму ПКБ.

Основные характеристики

SMU2 Объект измерения сигнала в архитектуре привода

Двигатель SIMOVERT MASTERDRIVES с большим шасси распределяет свою энергетическую и управляющую электронику между несколькими подразделениями.

Основная электронная коробка содержит панели управления модуль управления вектором CUVC, PMU, опционные панели и источник питания PSU1.

Секция питания - IGBT-мост и конденсаторы постоянного тока - занимает конструктивную раму привода и агрегат теплоотвода.

Соединяющая эти две секции - панель проводки инвертора.Плата SMU2 принимает шесть сигналов команды IGBT от электроники управления и распространяет их на отдельные IGBT через соединения привода порта.

Одновременно он собирает аналоговые измерения от датчиков тока, DC-дивизора напряжения,и IGBT температурные схемы мониторинга и маршруты эти сигналы измерения обратно в электронную систему управления для мониторинга и обратной связи в режиме реального времени.

This signal distribution function requires careful PCB layout — gate drive signals must be routed with controlled impedance and adequate insulation distance from the high-voltage power circuits they run alongside.

Дизайн платы 6SE7033-7EH84-1GF0 отражает разработку Siemens для этого конкретного размера шасси и уровня мощности.

Идентификация привода 6SE7033-7EH серии

6SE7033-7EH обозначает конкретную конфигурацию шасси MASTERDRIVES.

Приводы этого семейства представляют собой крупноформатные шасси, предназначенные для самых требовательных промышленных применений: крупные приводы экструдеров, секции прокатных станков, основные приводы в бумажных машинах,мощные насосные и вентиляторные приводы, и приложения для испытательных стендов, требующих высокомощного регулирования переменной скорости.

Доска SMU2 (6SE7033-7EH84-1GF0) является специфической для этого семейства.

Он не взаимозаменяем с платами SMU2 из приводов с меньшими рамками (низкие номиналы тока) или из приводов в разных классах напряжения.

Физические размеры, положение разъемов и электрические характеристики измерительных цепей соответствуют характеристикам силовой секции 6SE7033-7EH.

Режимы отказов и замена

Сбои на панели проводки SMU2 в приводах шасси MASTERDRIVES обычно проявляются как внезапные, невосполнимые сбои привода, а не постепенное снижение производительности.

Общие коды неисправностей, связанные с этим типом платы, включают неисправности с перенапряжением, которые появляются без соответствующей нагрузки двигателя, коды сигнализации температуры IGBT, которые появляются без фактических тепловых событий,и ошибки оси, указывающие на интерфейс силовой секции.

Поскольку функция SMU2 - это маршрутизация сигнала, а не вычисления, отказ обычно двоичный: либо путь сигнала не поврежден, и приводы работают, либо соединитель, след,или компонент на панели не работает, и диск не работает.

Физический осмотр соединителей и сварных соединений на доске является первым шагом при подозрении на ошибку на уровне доски.

Частые вопросы

Вопрос 1: Журнал сбоев привода показывает повторяющиеся поездки F023 (перенапряжение) при запуске, но двигатель и кабели испытываются чисто.

Плохое перенапряжение от неисправности кабельной платы возможно. Планшет SMU2 переносит сигналы измерения тока от датчиков фазового тока в электронную систему управления.

Открытый или сокращенный путь измерения на платке приводит к неправильному показанию тока, иногда регистрирующему максимальный ток при фактической нагрузке 0.

Проверьте текущее положение соединителя и состояние следа сигнала.

Если соединители чистые и прочные, то SMU2 является подходящей заменой.

Вопрос 2: 6SE7033-7EH84-1GF0 (SMU2) заменяется. Ее сопутствующая SML2 (6SE7033-7EH84-1GG0) является оригинальной и непроверенной. Следует ли заменить обе платы одновременно?

Если на приводе возникло повреждение, особенно повреждение IGBT или перенапряжение, следует оценить как SMU2, так и SML2.

Они разделяют одну и ту же среду питания и оба подвержены преходящим энергетическим явлениям.Замена обеих по-прежнему целесообразна на старых машинах с высоким количеством часов работы, где состояние второй доски неопределено.

На более новых машинах с изолированным сбоем SMU2 приемлема замена только подтвержденной неисправной доски.

Вопрос 3: После установки заменной платы 6SE7033-7EH84-1GF0, диск работает, но показывает предупреждение о температуре только на IGBT фазы V. Может ли заменная плата быть неисправной?

An IGBT temperature warning on one phase after board replacement often indicates that the temperature sensor connector for that phase — located on the SMU2 board — was not fully seated during installation.

Выключите питание, разрядите магистраль постоянного тока, и снова проверьте соединитель датчика температуры для V-фазного IGBT на заменной плате.

Частично вставленный разъем производит показание сопротивления вне диапазона, которое управляющая электроника интерпретирует как температурную тревогу.

Вопрос 4: Может ли 6SE7033-7EH84-1GF0 взаимозаменяться с SMU2 из привода серии 6SE7033-7EG?

Серии 6SE7033-7EH и 6SE7033-7EG используют SMU2 панели, соответствующие их соответствующим конфигурациям силовых сечений.и электрические характеристики измерительных цепей различаются между вариантами шасси.

Всегда сопоставляйте номер деталя на панели проводки с типом шасси привода.

Использование платы из другой серии рискует как сбоями привода, так и потенциальным повреждением измерительных цепей.

Вопрос 5: Оригинальная плата SMU2 имеет рейтинг PCB 94V-0. Не OEM замена предлагается по более низкой цене, но рейтинг PCB неизвестен.

Рейтинг 94V-0 является требованием безопасности для промышленной приводной среды, а не косметической спецификацией.Не OEM платы с неизвестными показателями воспламеняемости ПКБ следует избегать в высокопроизводительных приложениях привода.

В случае тепловой неисправности привода, плата с ПКБ без разрешения может распространять сгорание там, где плата с разрешением 94V-0 этого не сделает.

Всегда используйте платы с подтвержденной сертификацией 94V-0 при замене компонентов в силовой электронике.
