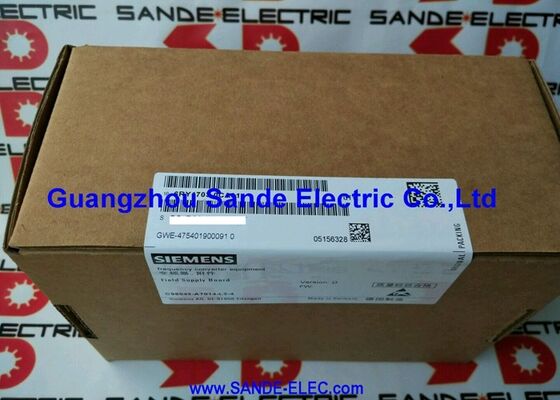

ORIGINAL Excitation Board 6RY1703-0EA02 C98043-A7004-L2 6RY17030EA02 C98043A7004L2 6RY17O3-OEAO2 C98O43-A7OO4-L2

Siemens 6RY1703-0EA02∙ SIMOREG DC-MASTER 6RA70 Полевая панель питания ∙ C98043-A7004-L2 Высокоскоростное возбуждение

Номер рыночного ордера:6RY1703-0EA02

Внутренний компонент:C98043-A7004-L2 (варианты -8, -9)

Производитель:Siemens AG (Германия)

Тип продукции:Борт полевого снабжения ∆ Борт контроля возбуждения

Возбуждение высокомощного поля

6RY1703-0EA02 - это полевая панель питания для больших приводов SIMOREG DC-MASTER 6RA70 в диапазоне тока 850A ∼ 1660A.Он управляет постоянным током возбуждения через обмотку поля двигателя магнитный поток, что арматура ток действует против, чтобы произвести крутящий моментБез стабильного, правильно регулируемого поля тока, производительность двигателя постоянного тока ухудшается в каждой точке работы.

В шкале 850A ∼ 1660A, панель питания должна выдерживать более высокие уровни мощности, чем панели, используемые для меньших приводов.C98043-A7004-L2 является подходящим комплектом полевого питания для этого диапазона токаДля более мелких приводов в диапазоне 140A510A используется C98043-A7014-L2 (маркетологический номер 6RY1703-0CA01) - другая плата, не взаимозаменяемая с 6RY1703-0EA02.

Подварианты и суффикс -8/-9

Базовая плата C98043-A7004-L2 представлена в подвариантах, обозначенных суффиксом после обозначения L2, в частности L2-8 и L2-9.Эти суффиксы указывают на конкретные производственные конфигурации, связанные с конкретными сборками силовых секций в диапазоне 850A ∼ 1660A.Рыночный номер заказа 6RY1703-0EA02 включает эти варианты.

При поиске замены подтвердите точный подвариант на этикетке установленной платы.Установка неправильного подварианта может привести к неправильному регулированию тока поля для этого конкретного силового участка.

Диапазон привода и выбор панели

Основные характеристики

Частые вопросы

Q1: SIMOREG показывает F038 (потеря поля тока) на 1200A приводе.

F038 с приводом 1200A, который находится в диапазоне 850A1660A, обслуживаемом C98043-A7004-L2, указывает непосредственно на полевую панель питания.Подтвердить путем измерения фактического поля тока на терминалах двигателя с помощью сцепления счетчикаНулевой или значительно уменьшенный ток поля при работе привода подтверждает ошибку на борту.

Вопрос 2: Может ли 6RY1703-0CA01 заменить 6RY1703-0EA02, если последний недоступен?

Номер 0CA01 (C98043-A7014-L2) предназначен для приводов 140A510A. 0EA02 (C98043-A7004-L2) обслуживает диапазон 850A1660A. Они различаются по емкости схемы и конфигурации моста тиристора.Установка неправильной доски вызывает неправильный ток поля и потенциальное повреждение двигателя.

Вопрос 3: Планшет полевого снабжения не работает после сбоя изоляции двигателя.

Во-первых, проверьте сопротивление изоляции намотки двигательного поля.Сначала почини изоляцию двигателя., затем установить замену 6RY1703-0EA02. Установка новой доски без устранения неисправности двигателя приводит к немедленному повторному отказу.

Вопрос 4: Требуется ли замена полевой платы питания изменения параметра CUD1?

Параметры No CUD1 включая показатели поля тока и кривые ослабления поля остаются неизменными.Новая доска принимает на себя регулирование поля немедленно при включении с использованием существующих параметров.

Вопрос 5: Где находится выпущенный 6RY1703-0EA02?

Специалисты SIMOREG DC приводов и промышленные ремонтные компании хранят биржевые запасы.Запросить сертификат функционального испытания у любого поставщика на рынке послепродажного оборудования.
