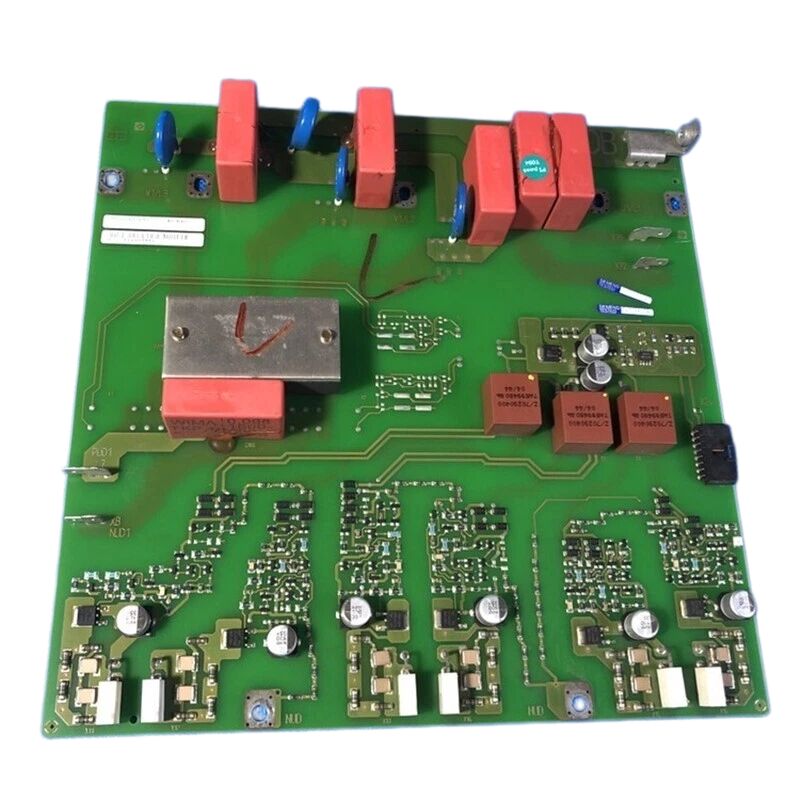

SIEMENS 430/440 ИНВЕРТЕР/КОНВЕРТЕР SCR Триггерная панель TDB BOARD A5E00173192 A5EOO173192

Siemens A5E00173192 | Внутренняя плата привода серии A5E — печатная плата привода Siemens

Номер детали: A5E00173192

Производитель: Siemens AG (Германия)

Тип продукта: Внутренняя плата привода — сборка печатной платы

Семейство продуктов: Внутренние компоненты приводов Siemens серии A5E

Применение: Внутренняя электронная плата для промышленных систем приводов и инверторов Siemens

Статус производства: Снят с производства производителем

Страна происхождения: Германия

Обзор

A5E00173192 — это внутренняя плата привода серии A5E от Siemens, одна из многих печатных плат, используемых в промышленных платформах приводов и инверторов Siemens. Префикс A5E — это внутренняя система нумерации компонентов Siemens, применяемая ко всем семействам приводов, от серии MICROMASTER до SIMOVERT MASTERDRIVES и SINAMICS.

Каждая сборка с номером A5E представляет собой специфическую функциональную подплату в электронной архитектуре приводного устройства, независимо от того, отвечает ли она за источник питания, управляющий сигнал, измерение или функцию интерфейса.

Приводные устройства Siemens имеют модульную конструкцию электроники. Вместо одной монолитной платы внутренняя электроника привода разделена на несколько сборок печатных плат, каждая из которых выполняет определенный набор функций. Некоторые платы управляют импульсным источником питания для управляющей электроники привода.

Другие обрабатывают аналоговые входные и выходные сигналы, цифровые входы/выходы или схемы управления вентилятором и тепловым режимом.

Третьи служат в качестве интерфейсных плат между основной платой управления привода и его силовым блоком.

A5E00173192 является одной из таких внутренних функциональных сборок в этой многоуровневой архитектуре.

Наличие платы в записях по техническому обслуживанию обычно становится известно при ремонте привода или замене его внутренней электроники после отказа на уровне компонентов.

Идентификация правильной платы по ее номеру A5E имеет решающее значение — обозначение A5E уникально для конкретной производственной сборки, и замена похожей платы с другим номером детали может привести к несовместимой схеме, которая не будет правильно работать в электронном стеке привода.

Ключевые характеристики

Нумерация A5E и идентификация платы

Префикс A5E во внутренних номерах деталей Siemens означает определенный класс запасных частей и сервисных частей, производимых на немецких производственных предприятиях Siemens. Эти номера нанесены на этикетку самой платы, на внутреннюю схему подключения привода и в сервисную документацию привода.

Они отличаются от основного рыночного номера заказа привода (префиксы 6SE, 6SL, 6RA и аналогичные).

Когда привод открывается для внутреннего обслуживания, номер A5E на каждой плате является окончательным идентификатором для поиска замены.

Номер напрямую кодирует конкретную схему платы, спецификацию компонентов и ревизию производства — все это должно совпадать для правильной работы замены.

A5E00173192 относится к диапазону низких номеров компонентов приводов A5E, что указывает на то, что он был произведен в более ранний период истории продуктовой линейки приводов Siemens.

Платы в этом диапазоне номеров обычно ассоциируются с устаревшими платформами SIMOVERT MASTERDRIVES и ранними SINAMICS, а также с семейством MICROMASTER, которое предшествовало SINAMICS в портфеле приводов Siemens.

Поиск снятых с производства плат A5E

Поскольку A5E00173192 снят с производства Siemens, варианты поиска делятся на две категории: промышленный вторичный рынок и специализированные службы ремонта приводов.

Промышленный вторичный рынок предлагает платы, снятые с выведенных из эксплуатации приводов, платы из запасов устаревших запчастей и восстановленные сборки, которые были очищены, протестированы и получили гарантию от ремонтной компании.

Это наиболее доступный источник запчастей, больше не доступных через официальные каналы Siemens.

Специализированные компании по ремонту приводов — фирмы, которые восстанавливают устройства Siemens MASTERDRIVES, MICROMASTER и ранние SINAMICS на уровне плат — иногда имеют в наличии компоненты A5E в рамках своих запасов для обмена при ремонте.

Некоторые фирмы также могут отремонтировать неисправную плату A5E00173192 на уровне компонентов, а не заменять всю сборку, что может быть экономически выгодным вариантом, когда режим отказа платы локализован.

В любом случае, перед поиском необходимо подтвердить номер A5E00173192 по этикетке на установленной плате, чтобы избежать получения неправильной детали.

Меры предосторожности при обращении и защите от электростатического разряда (ЭСР)

Все сборки печатных плат серии A5E содержат компоненты, чувствительные к электростатическому разряду (ЭСР). Применяются стандартные меры предосторожности Siemens: плата не должна размещаться на непроводящих поверхностях (пластиковые столы, пластиковые лотки), не должна контактировать с одеждой из синтетических волокон, а также должна транспортироваться и храниться в проводящей (металлизированной) упаковке. При работе с платой требуется заземленный антистатический браслет.

Наконечник паяльника должен быть заземлен при выполнении любых ремонтных работ.

Эти меры предосторожности применяются к A5E00173192 на всех этапах — входной контроль, хранение, установка и снятие.

Часто задаваемые вопросы

В1: На привод Siemens установлена внутренняя плата с маркировкой A5E00173192. Как подтвердить, что это правильная деталь перед заказом замены?

Перекрестно проверьте номер A5E, напечатанный на этикетке установленной платы, с внутренней схемой подключения привода или списком деталей.

Для устройств MASTERDRIVES и MICROMASTER список деталей обычно находится в документации по запасным частям привода (доступна от Siemens Industry Support для зарегистрированных пользователей).

Этикетка на самой плате является основным ориентиром — не полагайтесь на визуальное сходство с другими платами при идентификации правильного номера A5E.

В2: Плата A5E00173192 вышла из строя. Стоит ли пытаться ремонтировать на уровне компонентов, а не искать замену платы?

Ремонт на уровне компонентов возможен, когда отказ локализован и поврежденные компоненты идентифицированы — сгоревший резистор, вышедший из строя конденсатор или поврежденный разъем. Платы серии A5E этого периода используют стандартные компоненты сквозного монтажа и поверхностного монтажа, которые могут быть отремонтированы квалифицированными техниками по электронике.

Однако, если отказ произошел в проприетарной микросхеме драйвера затвора или в специализированной микросхеме ASIC Siemens, которая коммерчески недоступна, замена платы на уровне сборки является единственным практическим путем.

В3: Можно ли временно эксплуатировать привод без установленной платы A5E00173192?

Это зависит от конкретной функции, которую выполняет плата в электронном стеке привода. Платы, отвечающие за основные функции управления (питание платы управления, обратная связь по основному току, управление затвором), обязательны для работы — привод не может работать без них.

Платы, выполняющие вспомогательные или дополнительные функции, могут допускать ограниченную эксплуатацию или диагностический режим. Проконсультируйтесь со схемой привода, чтобы определить, находится ли A5E00173192 в критическом сигнальном пути, прежде чем пытаться эксплуатировать его без нее.

В4: Существует ли преемник Siemens или современный эквивалент для A5E00173192 при обновлении до SINAMICS?

Для приводов, модернизируемых с устаревших платформ (MASTERDRIVES, старые версии MICROMASTER) до SINAMICS, вся электронная архитектура меняется — SINAMICS использует DRIVE-CLiQ для внутренней связи вместо параллельных интерфейсов плат поколения MASTERDRIVES.

Прямого эквивалента для отдельных плат A5E в SINAMICS нет. Модернизация предполагает замену всего приводного устройства, и у A5E00173192 нет индивидуального компонента-преемника в архитектуре SINAMICS.

В5: Как следует хранить A5E00173192, если он хранится в качестве запасной части?

Хранить в оригинальной проводящей упаковке или, если оригинальная упаковка недоступна, завернуть плату в металлизированный антистатический пакет и поместить в жесткий проводящий контейнер. Условия хранения должны быть сухими, с температурой от -25°C до +70°C и без конденсации.

Избегайте размещения платы вблизи сильных магнитных полей или источников вибрации. Четко обозначьте контейнер для хранения номером детали A5E и датой вывода из эксплуатации, а также включите любые соответствующие примечания по вводу привода в эксплуатацию, которые могут помочь при будущей установке.
