Оригинальный SIEMENS S120 ИНВЕРТЕР/КОНВЕРТЕР IGD Триггерная панель A5E36717803

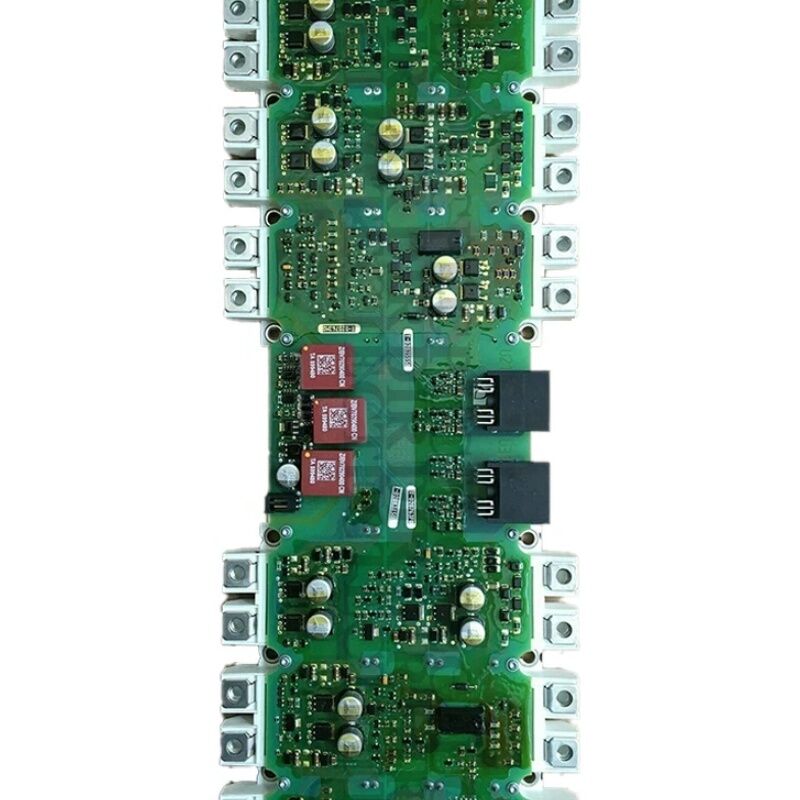

Siemens A5E36717803∙ SINAMICS Ремонт блока питания ∙ IGD2/R4 480V/490A с двумя модулями IGBT FS450R12KE3-S1

Номер части:A5E36717803

Ссылка WLX:WLX_999999

Производитель:Siemens AG (Германия)

Тип продукции:SINAMICS Ремонт блока питания сборка IGD2 / R4 Управление приводом Инверторная панель

Обзор

The A5E36717803 is the SINAMICS Power Block Repair assembly in the IGD2/R4 series for 480V/490A applications — the next-generation gate driver board and IGBT module set that succeeded the earlier A5E00714562 and A5E00825002 assembliesВ то время как эти предыдущие блоки питания включали в себя один модуль IGBT FS450R12KE3-S1, A5E36717803 идет на шаг дальше: он включает в себя два модуля IGBT FS450R12KE3-S1,давая этой сборке более высокий номинальный постоянный ток 490A, необходимый для приводов SINAMICS в верхних руслах диапазона мощности шасси 480V.

Обозначение WLX_999999 ??, видимое на этикетке продукта рядом с номером A5E , является внутренней справочной службой Siemens для этой конкретной конфигурации блока питания.Ссылки с префиксом WLX идентифицируют комплектующие ремонта по их сервисной инженерии партии, отличающие их от номеров товарного заказа.

Номер A5E36717803 появляется в базах данных заказов систем и запасных частей; ссылка WLX - это то, что сервисные инженеры используют при документировании полевых ремонтов и сервисных записей.

Данная сборка поставляется как полное, совместимое устройство ∙ панель управления шлюза IGD2 и оба модуля IGBT поставляются вместе, термоинтерфейс готов к установке.

Соответствие панели управления шлюза конкретным модулям IGBT не является случайным: параметры привода шлюза (значения резистора шлюза, мощность выходного тока,время) на панели IGD2 специально калиброваны для характеристик ворот FS450R12KE3-S1.

Разделение сборки и компонентов снабжения отдельно создает риск несоответствия шлюза-привода, который может сократить срок службы IGBT или вызвать ненормальное поведение переключения.

Основные характеристики

Конфигурация с двумя IGBT на 490A

Переход от одной IGBT к двум IGBT зависит от температурных ограничений отдельных модулей IGBT.при наиболее высоких непрерывных выходных токах и при полной работе на носительной частоте, тепловой бюджет одного модуля ограничивает полезный ток ниже 490A.

Установка двух модулей FS450R12KE3-S1 – по одному для каждой половины пары фаз инвертора или расположенных в параллельной конфигурации – A5E36717803 распределяет ток и тепло между двумя устройствами.достижение более высокого рейтинга 490A при сохранении каждого модуля в пределах его безопасной зоны эксплуатации.

Эта конструкция с двумя модулями также повышает надежность за счет снижения рейтинга.который уменьшает колебания температуры соединения во время циклов нагрузки и увеличивает срок службы модуля по сравнению с конструкцией с одним модулем, приближающейся к его пределу.

Управляющая панель шлюза IGD2 в A5E36717803 адаптирована для управления обоими модулями IGBT в синхронизации, оба устройства в заданном положении фазы инвертора получают свои импульсы шлюза одновременно.обеспечение сбалансированного распределения тока между двумя параллельными модулями.

IGD2/R4 Архитектура

Форм-фактор R4 определяет формат физической установки, используемый в этом диапазоне мощностей приводов шасси SINAMICS.Карта IGD2 устанавливается непосредственно на модуль IGBT и подключается к блоку управления привода через стандартизированный интерфейс.

Этот интерфейс переносит команды переключения PWM от CU к IGD2,и переносит текущие данные измерений и температурных датчиков от IGD2 обратно в алгоритмы управления CU с закрытым циклом.

Когда IGBT включается, IGD2 контролирует напряжение коллектора-эмиттера.

Если напряжение не опускается до ожидаемого уровня насыщения, что указывает на то, что устройство не может проводить заданный ток, IGD2 немедленно подавляет все импульсы ворот.Этот микросекундный ответ предотвращает постоянное перенапряжение, которое разрушает IGBT соединения, действуя быстрее, чем любой ответ на ошибку программного обеспечения в управляющем блоке.

Тепловой интерфейсный материал (TIM)

Суффикс "TIM", к которому иногда ссылается сервисная документация A5E36717803, указывает на то, что сборка поставляется с предварительно нанесенным или включенным термическим интерфейсным материалом. Correct thermal coupling between the IGBT module base plates and the drive heatsink is critical — thermal resistance at this interface directly determines how high the IGBT junction temperature rises during full-load operation.

Отсутствие или неправильное применение TIM является распространенной основной причиной послеустановки сигнализации о перегреве IGBT (F30022), даже когда сам водоотвод хорошо охлажден.

Частые вопросы

Вопрос 1: В настоящее время на приводе есть блок питания A5E00714562. Можно ли установить A5E36717803 непосредственно в качестве замены?

A5E36717803 является назначенным Siemens преемником A5E00714562 и был разработан в качестве полевой замены для этой сборки.В большинстве конфигураций шасси SINAMICS G120 и G150 в соответствующем диапазоне мощности, он устанавливается в одном и том же положении и интерфейсов таким же образом.

Тем не менее, подтвердите производственное состояние конкретного привода и версию прошивки по сравнению с таблицей применимости преемника Siemens.

Некоторые очень ранние производственные накопители могут потребовать обновления прошивки, прежде чем электронная идентификация более новой карты IGD2 будет правильно распознана системой управления компонентами накопителя.

Вопрос 2: Что означает обозначение "WLX_999999" на этикетке?

WLX - это система отсчета партий для ремонта агрегатов привода, разработанная Siemens. WLX_999999 определяет эту конкретную конфигурацию блока питания в системе ремонта деталей Siemens.

Он используется сервисными инженерами Siemens для ремонтной документации и сервисных записей.

Для целей заказа и запасных частей правильным эталоном является номер A5E36717803.

Вопрос 3: Диск показывает F30022 (IGBT превышение температуры) в течение 10 минут работы с полной нагрузкой после установки блока питания A5E36717803.Какова наиболее вероятная причина?

F30022 вскоре после установки с холодным водоотводом является классическим признаком неправильного или отсутствующего теплового интерфейса материала между базовыми пластинами модуля IGBT и поверхностью водоотвода.

Если TIM не применялся во время установки или применялся неравномерно, тепловое сопротивление от IGBT-соединения к теплоотводу намного выше, чем ожидает тепловая модель привода.

IGBT-соединение достигает перегрева до того, как корпус теплоотвода успеет значительно нагреться.

Удалить и установить блок питания с правильным применением TIM по процедуре установки Siemens.

Вопрос 4: A5E36717803 включает в себя два модуля IGBT. Если один из двух модулей откажется при эксплуатации, можно ли заменить только этот модуль?

Нет замена одного модуля при сохранении другого изменяет характеристики совпадающей пары сборки.

Два модуля FS450R12KE3-S1 в A5E36717803 работают параллельно и должны иметь соответствующие характеристики переключения для сбалансированного распределения тока.

Если один из них не работает, полный блок A5E36717803 должен быть заменен.

Установка нового модуля IGBT рядом со старым модулем с различными порогами шлюзов и характеристиками скорости переключения рискует привести к неравномерному распределению тока,что может перегрузить новый модуль или вызвать дисбаланс времени.

Вопрос 5: Этот блок питания указан как отключенный. А5E36717803 все еще доступен через какой-либо канал?

Специализированные компании по ремонту приводов SINAMICS часто имеют проверенные сборки блоков питания из этой серии.

При поиске, подтвердите ссылку WLX на этикетке, чтобы убедиться, что сборка соответствует правильной конфигурации, и запросите документацию, показывающую результаты функциональных испытаний, перед отправкой.

Программы обмена услугами ∙ где неисправный агрегат возвращается в обмен на проверенную замену ∙ являются еще одним вариантом, предлагаемым многими специалистами по ремонту промышленных приводов.
