MC00160783M01 | Плата управления ЦП / Ввода-вывода — Промышленные системы преобразователей частоты

Номер детали: MC00160783M01

Тип продукта: Плата управления ЦП / Ввода-вывода инвертора (интегрированная плата управления)

Назначение: Центральная плата управления ЦП и интерфейсом ввода-вывода для промышленных преобразователей частоты / инверторов

Применение: Промышленные приводы с регулируемой скоростью вращения электродвигателей переменного тока, частотные преобразователи, системы автоматизации приводов

Обзор

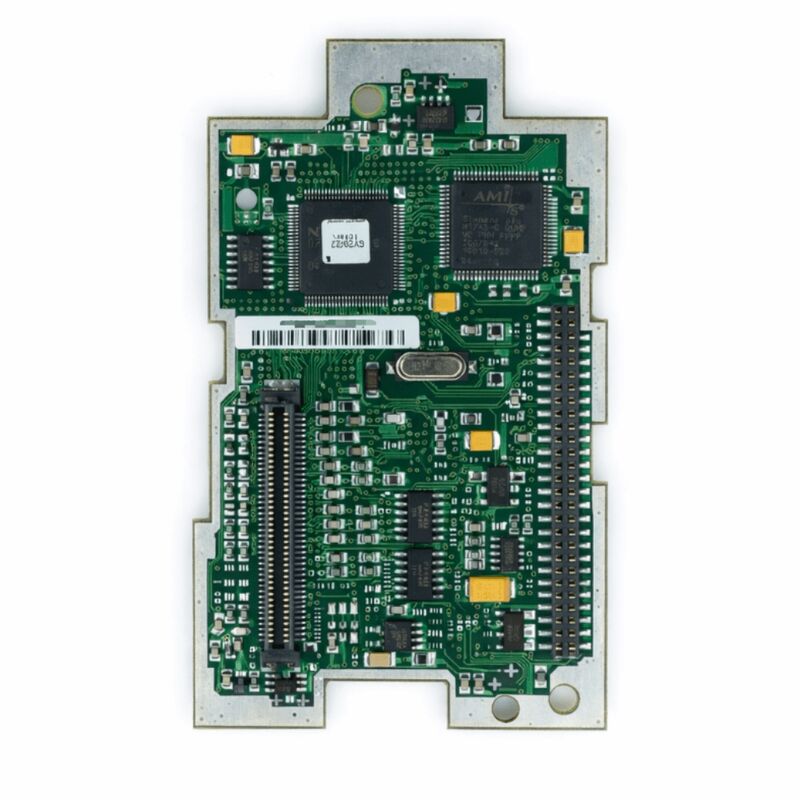

MC00160783M01 — это интегрированная печатная плата управления ЦП и ввода-вывода, разработанная для промышленных систем преобразователей частоты (VFD) и инверторов. В архитектуре современного промышленного инвертора плата управления ЦП и ввода-вывода является операционным ядром: она объединяет процессор привода — который выполняет алгоритмы управления двигателем, управление параметрами и протоколы связи — с схемой интерфейса ввода-вывода, которая подключает привод к более широкой системе автоматизации.

На одной плате карта управления ЦП и ввода-вывода обрабатывает вычисления в реальном времени, необходимые для управления двигателем, и одновременно управляет дискретными и аналоговыми сигналами, которые связывают привод с датчиками, исполнительными механизмами, ПЛК и панелями оператора.

Промышленные преобразователи частоты полагаются на плату управления ЦП и ввода-вывода как на центр принятия решений.

Ссылки на скорость поступают из системы управления производством. Обрабатываются сигналы обратной связи от датчиков тока двигателя, обратной связи энкодера и датчиков температуры. Выходные сигналы управления для запуска, остановки, прямого, обратного хода и реле неисправности передаются через интерфейс ввода-вывода. Все это проходит через MC00160783M01.

При выходе из строя этой платы привод обычно теряет всю работоспособность — он может включаться, но не принимать команды, или вообще не завершать последовательность самотестирования.

Идентификатор версии M01 в MC00160783M01 указывает на то, что это первая версия данной конкретной платы, определяющая ее роль в базовой конфигурации привода.

Промышленные платы управления этого типа разработаны в соответствии с высочайшими стандартами надежности — они должны работать непрерывно без перебоев в промышленных условиях, где вибрация, колебания температуры и электромагнитные помехи являются обычным явлением.

Ключевые характеристики

Интегрированная архитектура ЦП и ввода-вывода

MC00160783M01 объединяет две функции, которые в более ранних поколениях приводов часто занимали отдельные платы: ЦП и интерфейс ввода-вывода. Секция ЦП выполняет алгоритм управления двигателем — в современных приводах это обычно алгоритм векторного управления или прямого управления крутящим моментом, который требует точного тайминга и высоких частот дискретизации.

Алгоритм вычисляет необходимые векторы напряжения, подаваемые на двигатель, на основе заданной скорости или крутящего момента и измеренных токов двигателя.

Он генерирует команды переключения ШИМ, которые поступают на драйверы затворов IGBT привода, и делает это с циклом, измеряемым в микросекундах.

Секция ввода-вывода выполняет более медленную, но не менее важную задачу по подключению привода к производственной среде.

Цифровые входы принимают сигналы от внешних источников: команда запуска от ПЛК, сигнал подтверждения неисправности, вход тепловой защиты двигателя, контур аварийной остановки. Цифровые выходы отправляют сигналы состояния обратно в ПЛК: привод работает, на скорости, неисправность, готовность.

Аналоговые входы принимают ссылки на скорость от системы управления процессом — обычно сигналы тока 4–20 мА или сигналы напряжения 0–10 В.

Аналоговые выходы сообщают фактическую скорость или крутящий момент двигателя обратно в систему DCS или SCADA.

Объединение обеих функций на MC00160783M01 уменьшает количество плат в приводе, упрощает внутреннюю проводку и улучшает целостность сигналов — ЦП и интерфейс ввода-вывода имеют общую землю без межплатного пути передачи сигналов, который требуется в отдельных конструкциях.

Обработка управления двигателем

ЦП на MC00160783M01 выполняет управление двигателем в реальном времени с частотой, требуемой стратегией модуляции привода. Для типичного промышленного инвертора, работающего на частоте переключения от 2 кГц до 16 кГц, цикл управления работает на той же частоте — ЦП должен завершить полный расчет цикла управления в течение одного периода переключения.

При частоте переключения 4 кГц это 250 микросекунд на цикл управления.

В этом окне ЦП считывает входы АЦП, выполняет алгоритм управления, обновляет рабочие циклы ШИМ и обрабатывает любые запросы связи.

Процессор ввода-вывода, работающий параллельно, сканирует цифровые входы с достаточной скоростью, чтобы улавливать сигналы с производства — сигнал запуска/остановки или вход неисправности должен быть обнаружен в течение нескольких миллисекунд для соответствующей реакции.

Аналоговые входы дискретизируются с частотой, соответствующей самому медленному переменному процессу (обычно ссылка на скорость с частотой обновления 10 мс) до самого быстрого сигнала обратной связи (обратная связь по току, дискретизируемая с частотой цикла управления).

Соображения по замене

При замене MC00160783M01 набор параметров привода — который хранит все данные конфигурации для двигателя, режим управления, назначение ввода-вывода, настройки связи и пороговые значения защиты — должен быть сохранен из привода перед его извлечением.

После установки сменной платы и включения питания привода проверьте, сохраняет ли память привода набор параметров (некоторые приводы хранят параметры в энергонезависимой памяти на самой плате, в то время как другие хранят их в отдельном модуле памяти или в блоке управления).

Если набор параметров хранится на замененной плате, его необходимо перезагрузить из резервной копии перед вводом в эксплуатацию.

Настройки перемычек, положения DIP-переключателей и любые аппаратные переключатели конфигурации на исходной плате должны быть перенесены или соответствовать сменной плате перед установкой.

Часто задаваемые вопросы

В1: После удара молнии в питание предприятия инвертор больше не реагирует на команды запуска. Силовой каскад выглядит неповрежденным, и шина постоянного тока заряжается правильно. Является ли MC00160783M01 причиной неисправности?

Перенапряжения, вызванные молнией, часто повреждают секцию интерфейса ввода-вывода платы управления — оптопары цифровых входов и схемы защиты аналоговых входов являются наиболее уязвимыми компонентами.

Если привод включается (заряжается шина постоянного тока, загорается дисплей), но не реагирует на входные сигналы и не генерирует выход на двигатель, то, скорее всего, поврежден интерфейс ввода-вывода на MC00160783M01.

Проверьте другие индикаторы: код ошибки на дисплее, указывающий на внутреннюю аппаратную неисправность, подтверждает повреждение на уровне платы.

В2: Дисплей привода полностью пуст после включения питания. Напряжение питания подтверждено как правильное. Является ли MC00160783M01 причиной неисправности?

Пустой дисплей при подтвержденном правильном напряжении питания предполагает либо отказ внутреннего источника питания платы ЦП, либо прерывание связи дисплея между платой ЦП и панелью дисплея.

Прежде чем заключить, что плата ЦП и ввода-вывода неисправна, проверьте соединительный кабель между платой и панелью дисплея — переподключите его.

Также проверьте любые предохранители питания управления на плате. Если питание поступает на плату, но дисплей остается пустым, требуется замена платы ЦП.

В3: Привод правильно запускает двигатель в локальном ручном режиме, но не реагирует на сигналы удаленного управления через цифровые входы. Проводка ввода-вывода проверена как правильная. Какова вероятная неисправность?

Привод, который реагирует локально, но не удаленно при подтвержденной правильной проводке ввода-вывода, предполагает, что в секции цифровых входов MC00160783M01 имеется неисправность — оптопары для входов удаленного управления могли выйти из строя, в то время как другая схема остается работоспособной.

Проверьте настройки параметров, которые выбирают между локальным и удаленным источником управления — убедитесь, что привод настроен на управление удаленными входами.

Если настройки правильные, а светодиодные индикаторы цифровых входов на плате не загораются при подаче удаленных сигналов, то оптопары входов вышли из строя.

В4: Установлена сменная MC00160783M01. Привод работает, но отображает неправильную скорость двигателя на аналоговом выходе, и ПЛК получает неправильную обратную связь по скорости. Что следует проверить?

Неправильные сигналы аналогового выхода после замены платы обычно вызваны калибровочным смещением в секции аналогового выхода новой платы или несоответствием в параметрах конфигурации диапазона выходного сигнала. Проверьте настройки параметров для диапазона аналогового выхода (выбор 0–10 В или 4–20 мА, а также масштабирование выхода).

Если параметры соответствуют исходной конфигурации, но выход по-прежнему неправильный, то аналоговая выходная схема на сменной плате имеет проблему с калибровкой или компонентом, требующую обслуживания.

В5: MC00160783M01 описана как версия M01. Безопасно ли использовать замену с обозначением M02 или более поздней ревизии?

Ревизии платы управления в рамках одного семейства номеров деталей, как правило, обратно совместимы — ревизия M02 будет включать обновления компонентов или улучшения надежности, сохраняя при этом ту же функциональную спецификацию и физический интерфейс.

Однако перед установкой подтвердите в документации производителя привода или каталоге запасных частей, что ревизия M02 указана как прямая замена M01.

Некоторые изменения ревизий включают обновления прошивки, которые влияют на совместимость параметров.
