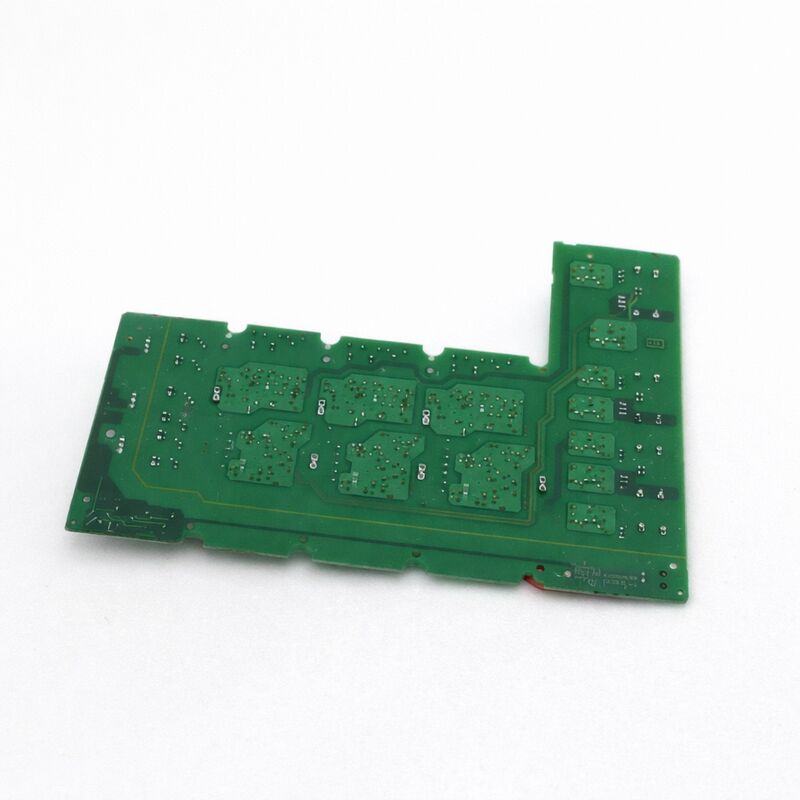

Плата триггера инвертора/преобразователя SIEMENS 430/440 A5E00825001 A5EOO825OO1

Siemens A5E00825001 IGBT панель привода IGD1 / R3 210A / 400V блок питания для MICROMASTER 440 / 430

Номер части:A5E00825001

Внутренняя ссылка GWE:GWE:A5E00825001

Производитель:Компания Siemens AG Gerätewerk Erlangen (GWE), Германия

Тип продукции:IGBT приводная панель IGD1/R3 Ремонтная сборка блок питания

Обзор

A5E00825001 - это IGBT блок питания IGD1/R3 для приводов переменного тока MICROMASTER 440 и MICROMASTER 430 Siemens в классе мощности 90 ‰ 132 кВт.

Это полный ремонтный сбор: IGBT Gate Driver (IGD1) первого поколения поставляется вместе с модулем питания IGBT FS300R12KE3-S1,поставка всего необходимого для восстановления секции питания инвертора привода за одну замену.

Siemens производила эту сборку на заводе Gerätewerk Erlangen префикс GWE в своей внутренней ссылке подтверждает это происхождение.

Части, обозначенные GWE, представляют собой собственное производство Siemens блоков привода, в отличие от компонентов, приобретенных Siemens для сборки.

Эта внутренняя линия производства отражается в тесно сочетаемых характеристиках драйвера и IGBT, которые делают A5E00825001 заменой заводского качества, а не общей альтернативой.

Производство платформы было прекращено 30 апреля 2016 года, когда платформа MICROMASTER 440/430 перешла через конец жизненного цикла.Для многих участков, которые продолжают работать с приводами MM440 и MM430 в диапазоне 90 ‰ 132 кВт, послепродажный рынок остается единственным источником поставок.

Специализированные компании по ремонту приводов имеют проверенные обменные комплектации, и эта деталь остается активно торгуемой на рынке промышленных запасных частей более десяти лет после ее прекращения.

Основные характеристики

IGD1/R3 Форм-фактор и архитектура сборки

The R3 form factor designates the physical mounting configuration for this power block — a specific size and shape that fits the electronics compartment of the MM440/MM430 GX-frame and larger drives in the applicable power range.

Управляющая панель ворот IGD1 устанавливается непосредственно на IGBT-модуль FS300R12KE3-S1, а объединенная сборка болтов на алюминиевый водоотвод привода,который переносит тепло переключения от IGBT соединений.

При непрерывной мощности 210 А, A5E00825001 работает на FS300R12KE3-S1 с значительным понижением мощности ниже пиковой мощности 300 А.

Данное понижение является преднамеренным: номинальный выходный ток привода при 400В входе переменного тока соответствует диапазону двигателя в 90132 кВт, а расход тепловой энергии приводного шассиохлаждающий воздушный поток, оболочка температуры окружающей среды

Снижение рейтинга также обеспечивает преимущество для 150% возможности перегрузки MM440 (до 60 секунд), не подвергая модули IGBT термическому напряжению.

Модуль IGBT FS300R12KE3-S1

FS300R12KE3-S1 представляет собой полноценный трехфазный IGBT-мост Infineon в одном модульном пакете с номинальным током 300A и напряжением 1200V.

Направление устройства 1200 В обеспечивает достаточную безопасность для 650 В напряжения одночасовой шины, которое возникает в результате ректификации трехфазного питания 400 В.

Конструкция с одним пакетом - все шесть IGBT трехфазного моста в одном модуле - уменьшает количество тепловых интерфейсных соединений и внутренних автобусных соединений в приводе.повышение надежности производства и простоты полевого обслуживания.

Прекращенный статус и рынок послепродажного оборудования

Поскольку Siemens прекратила производство в апреле 2016 года, у предприятий, которые продолжают использовать приводы MM440 или MM430 на этом уровне мощности, есть два пути для послепродажного производства:приобретение проверенной сменной сборки у дилера промышленных запасных частей, или привлечь специализированную компанию по ремонту приводов для ремонта неисправного A5E00825001.

Ремонт на уровне платы возможен, если сам модуль IGBT не поврежден, а сбой произошел в схеме драйверов порта IGD1или поврежденные оптоволоконные интерфейсные схемы являются все дефекты на уровне компонентов, которые обученные техники ремонта привода могут решить.

При выходе из строя самого модуля IGBT (короткое замыкание или открытое замыкание) необходимо заменить всю сборку.

Частые вопросы

Вопрос 1: Устройство MM440 GX-фрейм 110 кВт показывает ошибку F0022 сразу после включения, до того, как будет дана команда запуска.

F0022 (fibre-optic board communication fault) at power-up before any run command points to a break in communication between the control board and the IGD1 gate driver board — either a failed fibre-optic cable or a failed gate driver board.

Сначала проверьте все волоконно-оптические кабели между A5E00825001 и панелью управления привода, включая разъемы на обоих концах.

Наиболее распространенной причиной является трещина или загрязнение волокна. Если волокна подтверждены хорошими и F0022 сохраняется, то схема IGD1 на A5E00825001 не работает.

Вопрос 2: A5E00825001 (210A) перечислен рядом с A5E00825002 (260A) для той же платформы MM440/MM430. Что определяет, какая плата используется конкретным приводом?

Обе платы обслуживают различные номинальные мощности в диапазоне MM440/MM430.в то время как A5E00825002 на 260A обслуживает 110 кВт и выше моделей в большей конфигурации GX-кадра, где требуется более высокий ток постоянного тока.

Необходимая конкретная плата определяется порядковым номером привода ̇ силовая секция установленного привода физически вмещает только один из двух форм.

Всегда подтверждайте номер A5E установленной доски на ее собственной этикетке, прежде чем заказывать замену.

Вопрос 3: При замене A5E00825001 необходимо ли перекалибровывать какие-либо параметры привода?

Нет A5E00825001 не хранит никаких параметров привода. Параметры привода MM440/MM430 хранятся на панели управления. После замены панелипривод запускается нормально и считывает свои параметры с панели управления без каких-либо шагов перекалибровки.

Однако,проверять, правильно ли установлены оптоволоконные соединения, и выполнять краткий пробег без нагрузки, чтобы подтвердить, что заменяющая плата генерирует правильные выходно-фазовые токи до возобновления производственной нагрузки..

Вопрос 4: A5E00825001 был заменен, но привод теперь показывает F0004 (перегрев) при полной нагрузке в течение нескольких минут.

F0004 вскоре после замены блока питания при полной нагрузке почти наверняка неправильный или отсутствующий тепловой интерфейсный материал (TIM) между базовой пластиной модуля FS300R12KE3-S1 и раковиной.

Без правильного применения TIM тепловое сопротивление от IGBT-соединения до теплоотвода в несколько раз превышает проектное значение,и IGBT соединение достигает превышения температуры под нагрузкой даже тогда, когда теплоотводы чувствует себя только умеренно тепло.

Снимите сборку, очистите обе поверхности и снова нанесите TIM правильно по процедуре установки Siemens.

Вопрос 5: С учетом того, что A5E00825001 был прекращен с 2016 года, существует ли эквивалент SINAMICS для сайта, модернизируемого с MM440 на SINAMICS G120?

В платформе SINAMICS G120 эквивалентную функцию питания обеспечивает Модуль питания G120 - PM240, PM250 или PM260 в зависимости от применения.

Не существует отдельной платы IGD1 для источника; Модуль питания G120 заменяется как полное устройство.

Для участков, переходящих с 90 ‰ 132 кВт MM440 на SINAMICS G120, Модуль питания G120 в соответствующем разрешении (обычно PM240-2 или PM250-2 при 90 kW или 110 kW,400 В) обеспечивает эквивалентную производительность управления двигателем с текущей поддержкой прошивки и оборудования SINAMICS.
