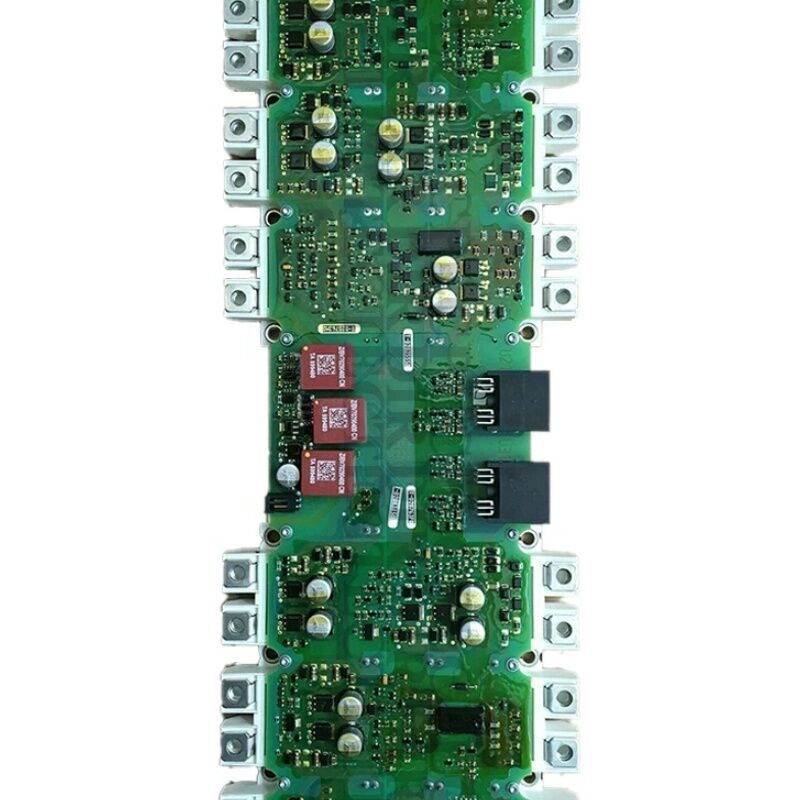

SIEMENS S120 ИНВЕРТЕР/КОНВЕРТЕР ДРИВЕР ПЛАТА ИГД ТРИГГЕР ПЛАТА A5E00714563 A5EOO714563

Siemens A5E00714563∙ SINAMICS IGD2-Series Inverter Power Block Drive Board ∙ Часть ремонта переменного тока

Номер части:A5E00714563

Производитель:Siemens AG (Германия)

Тип продукции:SINAMICS Power Block Drive Board IGD2 Серия драйверов шлюзов

Семейство продуктов:Части для ремонта блоков питания инверторов SINAMICS (серия A5E00714560)

Поколение драйверов ворот:IGD2 (трейдер IGBT-ворота второго поколения)

Обзор

The A5E00714563 is a SINAMICS power block drive board from the A5E00714560 series — the family of second-generation IGBT gate driver (IGD2) repair assemblies that Siemens produced for the SINAMICS G120, G120C, G150 и S120 платформы привода шасси.

Эта серия включает A5E00714560, A5E00714561, A5E00714562, и A5E00714563, каждый из которых рассматривает конкретный класс напряжения и номинальную комбинацию тока в ассортименте продуктов SINAMICS.

A5E00714563 - это ремонтная деталь, произведенная Siemens, предназначенная для восстановления блока питания инвертора приводов шасси SINAMICS при сбое панели управления шлюза или соответствующего модуля IGBT.

Как и все члены серии A5E00714560, the assembly integrates the IGD2 gate driver board with the IGBT output module as a matched pair — ensuring that the gate drive characteristics precisely match the switching requirements of the specific IGBT device used.

Платы серии A5E00714560 представляют собой отдельное поколение от блоков питания на базе IGD1, используемых в приводах MICROMASTER.

IGD2 включал высокоскоростные оптоволоконные интерфейсы, совместимые с управляющим блоком SINAMICS (CU320, CU310 и аналогичные), улучшения реакции на обнаружение десатюрации ворот,и архитектуру измерения тока, соответствующую требованиям регулирования тока в закрытом цикле SINAMICS Vector Control.

Основные характеристики

Серия A5E00714560 Обзор семейства блоков питания

Серия A5E00714560 состоит из нескольких плат, охватывающих различные комбинации напряжения и тока в диапазоне приводов шасси SINAMICS.серия включает платы с номинальными токами 380A и 490A, каждый из которых соединен с конкретным модулем IGBT, соответствующим этому уровню мощности.

A5E00714563 расширяет серию для решения конкретных конфигураций в линейке приводов SINAMICS, не охваченных непосредственно прилегающими номерами деталей.

Каждая плата в этой серии имеет одну и ту же основную архитектуру драйверов порта IGD2: прием команд PWM из оптического волокна от управления SINAMICS,генерация и распределение импульсов шлюза в шестиположении на IGBT-мостовые позиции, аппаратное обнаружение десатюрации и двунаправленное измерение тока возвращаются в блок управления.

Различия между номерами отдельных деталей в серии отражают различия в спецификации модуля IGBT (разные номиналы тока,различные классы напряжения) и в конкретных значениях резистора привода шлюза и возможностях тока драйвера, калиброванных для каждого устройства IGBT.

Драйвер порта IGD2 ¢ Усовершенствования второго поколения

Поколение IGD2 представило несколько улучшений по сравнению с IGD1, используемым в приводах MICROMASTER 440.Интерфейс оптоволоконного управления на IGD2 поддерживает более высокие скорости передачи данных, совместимые с более быстрыми циклами управления платформы SINAMICS.

Если MICROMASTER 440 использует относительно консервативный цикл управления PWM, SINAMICS vector and servo control requires shorter control cycle times — down to 125 microseconds in some configurations — which demands faster gate driver response and higher-fidelity current feedback.

Схема обнаружения десатюрации в IGD2 также работает с улучшенной скоростью и чувствительностью.

В случае сбоя IGBT короткого замыкания,IGD2 обнаруживает неудачное включение в проводящем событии IGBT и инициирует мягкое отключение Эта защита от мягкого отключения особенно важна в диапазоне мощностей привода шасси SINAMICS,где токи IGBT и связанные с ними di/dt при выключении генерируют значительные перемены индуктивного напряжения.

Контекст процедуры замены блока питания привода

Замена блока питания IGD2 в приводе шасси SINAMICS требует работы внутри силовой секции привода с подтвержденной разгрузкой и блокировкой шины постоянного тока.Платформа SINAMICS включает в себя индикатор магистрали постоянного тока с светодиодным освещением. Этот индикатор должен быть отключен до начала любой работы на энергосекции.После изоляции источника переменного тока необходимо соблюдать минимальное время ожидания разряда (обычно пять минут),после чего осуществляется непосредственное измерение напряжения магистрали постоянного тока калиброванным вольтметром для подтверждения безопасных уровней напряжения перед прикосновением к любому компоненту силовой секции;.

Сборка A5E00714563 устанавливается на теплоотводе привода, при этом основной пластинка модуля IGBT находится в тепловом контакте с поверхностью теплоотвода.

Тепловой интерфейсный материал должен быть нанесен на эту контактную поверхность во время установки.пересоединить волоконно-оптические кабели в правильные положения .

Частые вопросы

Вопрос 1: Как правильно подтвердить A5E00714563 для конкретного диска SINAMICS перед заказом?

На этикетке на установленной панели блока питания указывается номер части A5E, который был первоначально указан для этого привода.Проверьте наклейку на доске, которая не сработала. Номер A5E на этой этикетке является окончательной ссылкой на замену..

Также записывайте полное обозначение типа привода с регистрационной таблички привода.

Siemens' spare parts documentation cross-references drive type to power block part number — confirming both the board label and the drive type against this documentation removes any ambiguity before ordering.

Вопрос 2: Двигатель SINAMICS G120 застрял на F30022 (обнаружен отказ в заземлении) без подключения нагрузки. Может ли блок питания A5E00714563 генерировать ложный отказ?

F30022 генерируется, когда блок управления SINAMICS обнаруживает значительный дисбаланс в трехфазных выходных токах, соответствующий отказу в заземлении.Круг измерения тока блока питания предоставляет данные фазового тока, используемые для этого обнаружения.

Неисправный канал измерения тока в панели IGD2 вызывает явный дисбаланс тока даже при отсутствии подключенной нагрузки, что вызывает F30022. Confirm by checking whether the three output current readings in the drive's diagnostic display show a realistic zero-current condition — a non-zero reading on one channel with the drive in a stopped state confirms a current measurement fault on the power block.

Вопрос 3: На приводе показано F30021 (IGBT перенапряжение), а затем блок питания был обнаружен с физически поврежденным модулем IGBT.Необходимо ли проверять блок управления или любые другие панели перед установкой заменного A5E00714563?

Да, событие IGBT короткого замыкания создает переходный напряжение на магистрали постоянного тока, который распространяется через внутреннюю проводку привода.но серьезные сбои могут напрячь компоненты питания блок управления.

Перед установкой заменного блока питания включите привод с отключенным блоком питания (если это возможно), чтобы убедиться, что питание блока управления 24 В находится в пределах спецификации.Также проверьте предварительную зарядку., предохранители постоянного тока и любые конденсаторы, которые могли быть подвергнуты воздействию перехода.

Вопрос 4: A5E00714563 перечислен как выпущенный.

Серия A5E36717xxx представляет собой следующее поколение блоков питания SINAMICS и служит преемником семейства серии A5E00714560. Specific successor mapping — which A5E36717xxx number replaces A5E00714563 specifically — should be confirmed against Siemens' spare parts migration documentation for the specific drive type and production state.

Последователь включает в себя следующее поколение бортов управляющих шлюзов IGD2, сохраняя при этом функциональную совместимость с тем же семейством приводов SINAMICS.

Вопрос 5: Можно ли испытать A5E00714563 перед установкой, чтобы убедиться, что он не поврежден?

Основное функциональное испытание блока питания IGD2 без приводного шасси непросто, поскольку для работы платы требуется интерфейс волоконно-оптического питания SINAMICS и источники питания.

The most reliable approach for an aftermarket board is to procure from a supplier that offers functional test documentation — confirming the board was powered up on a SINAMICS-compatible test rig and all gate channels were verified active.

Это обеспечивает разумную уверенность перед установкой в производственный привод.
