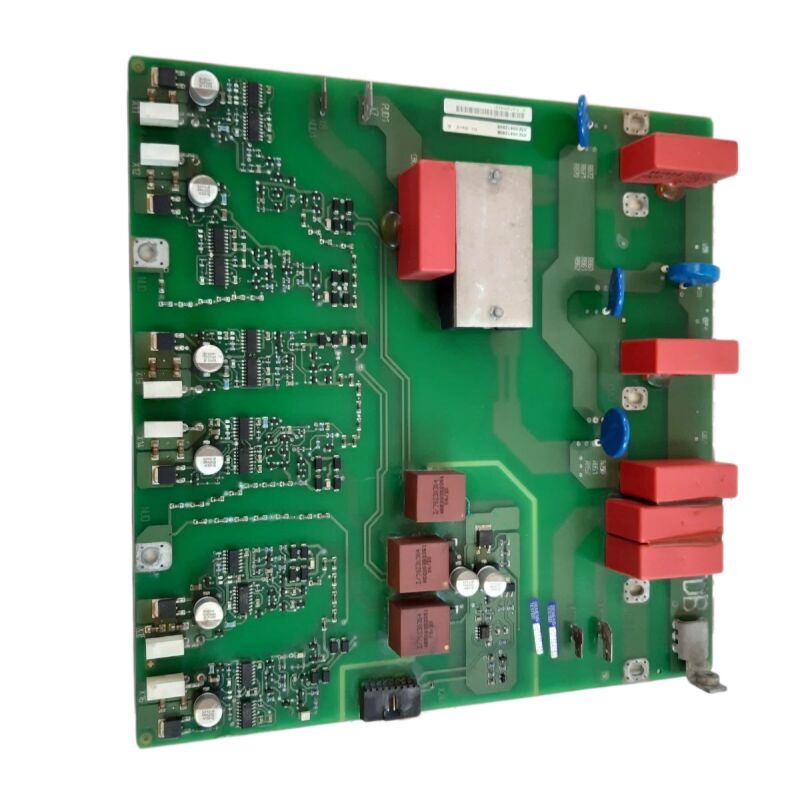

SIEMENS 430/440 ИНВЕРТЕР/КОНВЕРТЕР SCR Триггерная панель TDB BOARD A5E02822120 A5EO282212O

Siemens A5E02822120 ∙ TDB Корректировщик Триггерная панель ∙ 480V AC/DC Тиристорная панель для модуля преобразователя

Номер части:A5E02822120

Производитель:Siemens AG (Германия)

Тип продукции:TDB

Семейство продуктов:Серия преобразователей и приводов шасси SINAMICS G120 / S120

Обзор

A5E02822120 - это TDB (Thyristor Drive Board / Trigger Drive Board) выпрямительная пусковая панель для модульных сборов преобразователей Siemens SINAMICS G120 и S120.Его функция заключается в генерации и распределении импульсов запуска шлюза для устройств тиристора (SCR) на стадии ввода выпрямителя привода.

На этом уровне архитектуры привода SINAMICS модуль преобразователя преобразует входящее трехфазное питание от 480 В в напряжение постоянного тока, которое питает секцию инвертора.A5E02822120 это контроллер PCB, который говорит каждому тиристор в том, что выпрямитель моста точно, когда переключить.

Обозначение "TDB" появляется на собственной этикетке платы и в ее документации Siemens, это сокращение от Thyristor Drive Board,определение основного назначения платы в архитектуре преобразования мощности привода.

TDB отличается от IGBT бортов управления воротами (серии IGD), которые управляют выходной секцией инвертора: IGD-карты обрабатывают быстрое переключение PWM тока двигателя,пока TDB обрабатывает более медленный, фазосинхронизированное переключение тиристора входа выпрямителя.

A5E02822120 является частью семейства плат, которое также включает A5E02822121 и его подварианты.

Эти платы обслуживают различные конфигурации модулей преобразователей в диапазоне SINAMICS,для применения при более высокой мощности привода шасси от примерно 90 kW до 250 kW, когда входной выпрямитель привода использует тиристоры для управляемой выпрямления.

Основные характеристики

Функция TDB Управление тиристорным выпрямителем

Двигатели шасси SINAMICS G120 и S120 в диапазоне более высокой мощности используют управляемый тиристором (SCR) выпрямитель в секции конвертера ввода, а не простой неконтролируемый диодный мост.

Этот управляемый выпрямитель дает приводу возможность регулировать напряжение, накапливающееся в автобусе постоянного тока во время предварительной зарядки, для реализации мягкого запуска конденсаторов автобуса постоянного тока без повреждения впадающего тока,и в некоторых конфигурациях, чтобы обеспечить регенеративную обратную связь энергии торможения обратно в источник переменного тока.

A5E02822120 TDB генерирует импульсы срабатывания ворот для тиристоров в этом мосту-прямителе.

Он непрерывно контролирует трехфазное напряжение переменного тока питания для обнаружения нулевых пересечений, отсчета фазы, с которой рассчитываются углы стрельбы.

Затем он генерирует импульсы ворот под управляемым углом стрельбы для каждого положения тиристора в шестиимпульсном мосту. Угол стрельбы определяет, сколько каждого полуцикла переменного тока преобразуется в постоянный ток:небольшой угол стрельбы (близко к нулевому пересечению) производит почти максимальную выходную мощность постоянного тока;; большой угол обстрела приводит к снижению мощности постоянного тока.

При нормальной работе TDB удерживает угол зажигания на значении, которое поддерживает напряжение магистрали постоянного тока в рабочем окне привода SINAMICS.

Во время предварительной зарядки угол стрельбы постепенно уменьшается с максимального до минимального, чтобы увеличить напряжение магистрали постоянного тока с контролируемой скоростью.

Во время регенеративного торможения (в приводах с регенеративными выпрямителями) угол зажигания перемещается в область инверсии, что позволяет энергии постоянного тока перемещаться обратно в виде переменного тока в источник питания.

ТБД в архитектуре привода SINAMICS

Архитектура привода шасси SINAMICS G120 и S120 разделяет электронику управления на несколько плат: главный блок управления (CU320 или аналогичный), панель управления модуля питания,и TDB для агрегатов, оборудованных преобразователямиA5E02822120 располагается между терминалами питания переменного тока и магистралью постоянного тока, работая под управлением с более высокого уровня.

Вес платы (~ 550 г) отражает значительный ПКБ с компонентами управления мощностью ≈ импульсные трансформаторы для гальванической изоляции импульсов тиристорных ворот,сеть обнаружения нулевого пересечения для всех трех фаз поставок, бортовые управляющие ИС, и регулирующая электроника, которая генерирует команды угла стрельбы от сигнала обратной связи напряжения постоянного тока.

Оценка субстрата MV27 / UL 94V-0 подтверждает, что материал PCB доски соответствует самым высоким стандартам в классификации UL вертикального сгорания.

В кабинете привода, где высокоточные тиристоры, конденсаторы постоянного тока и охлаждающие вентиляторы делятся закрытым пространством, нераспространяющая пламя PCB-субстрат является важным свойством пассивной безопасности.

Сопутствующие варианты правления

A5E02822120 является базовым вариантом семейства плат.

A5E02822121- тесно связанный вариант TDB для различных конфигураций модулей преобразователей или пересмотренного состояния производства.

Суффиксы A5E02822121A и B обозначают дальнейшие производственные пересмотры этой базовой конструкции.

A5E02822104-001- подгруппа или вариант платы, ассоциированный с тем же семейством TDB; некоторые сервисные документации соотносят его с теми же приложениями привода.

A5E01105817- SINAMICS V50 SCR-карта, которая выполняет аналогичную функцию запуска тиристора в секции выпрямления платформы V50, отличающейся от семейства SINAMICS G120/S120 TDB.

Для подтверждения правильного варианта для конкретного накопителя требуется перекрестная проверка точного номера A5E установленной платы с внутренней аппаратной документацией накопителя.

Частые вопросы

Вопрос 1: Привод шасси SINAMICS G120 показывает сигнализацию о недостаточном напряжении в одночасовой шине сразу после запуска.Может ли A5E02822120 быть причиной?

Если TDB не генерирует правильные импульсы запуска тиристора,Мост SCR не корректирует питание переменного тока, а магистраль постоянного тока не заряжается..

В качестве альтернативы, схема фазовой синхронизации TDB может потерять блокировку на частоте питания, генерируя импульсы стрельбы в неправильное время и производя очень низкий выходной ток прямого тока.

Прежде чем заключить, что плата не работает, убедитесь, что соединения от схемы подачи напряжения до TDB не повреждены ¢ поврежденные соединения датчиков вызывают тот же симптом.

Вопрос 2: Планшет A5E02822120 имеет рейтинг MV27 / UL 94V-0 на своей подложке PCB. Что это означает на практике для команд по техническому обслуживанию промышленных приводов?

UL 94V-0 является самой высокой классификацией в серии испытаний UL вертикального сгорания пламенем.

В практическом смысле для приводного шкафа это означает, что PCB не будет поддерживать огонь или распространять сгорание на соседние компоненты в случае локальной неисправности компонента, которая генерирует тепло.

Это не делает доску огнестойкой, но значительно снижает риск возникновения пожара в шкафу.Это сертификация, подтверждающая, что панель соответствует стандартам промышленной пожарной безопасности..

Вопрос 3: A5E02822120 прекращается производство. Можно ли использовать A5E02822121 (или его A / B пересмотр) в качестве прямой замены?

A5E02822121 и его пересмотренные варианты тесно связаны с A5E02822120 в одном и том же семействе плат TDB и обслуживают перекрывающиеся приложения привода.Во многих случаях они пересматриваются как функциональные эквиваленты..

Однако перед установкой A5E02822121 на накопитель, первоначально оборудованный A5E02822120, confirm that the drive's service documentation or spare parts list accepts this substitution — minor differences in connector pinout or firmware compatibility between the two variants can occasionally affect specific drive production states.

Q4: При частичной нагрузке на приводе SINAMICS показываются несбалансированные трехфазные входные токи. Вводный ток подтвержден сбалансированным. Вероятно ли, что ошибка в A5E02822120 TDB?

Unbalanced input currents with a balanced supply is consistent with non-uniform thyristor firing angles across the six SCR positions — one or more TDB firing channels delivering pulses at a different phase angle than the others.

Эта асимметрия может быть вызвана дрейфующим компонентом синхронизации в сети подачи ТБД или поврежденной схемой фазовой синхронизации для одной фазы подачи.

Измеряйте импульсные сигналы каждого тиристора с помощью осциллоскопа и сравнивайте углы стрельбы между тремя фазами.

Вопрос 5: Можно ли отремонтировать A5E02822120 на уровне компонентов вместо замены всей платы?

Ремонт на уровне компонента возможен, когда дефект локализуется на идентифицируемых и подлежащих замене компонентах.импульсные трансформаторы (которые могут создавать межвиковые короткие цепи при постоянном тепловом напряжении), оптокомплекторы и ИС драйверов ворот в схеме запуска, и пассивные компоненты в сети обнаружения нулевого пересечения.

Специализированная компания по ремонту приводов с опытом работы в SINAMICS TDB часто может определить неисправный компонент из симптомов неисправности и заменить его, восстановив полную функциональность платы.Если из-за неисправности поврежденные следы ПКБ или неисправность интегрального узла, для которого не существует замены на уровне компонента, требуется замена полного питания.
