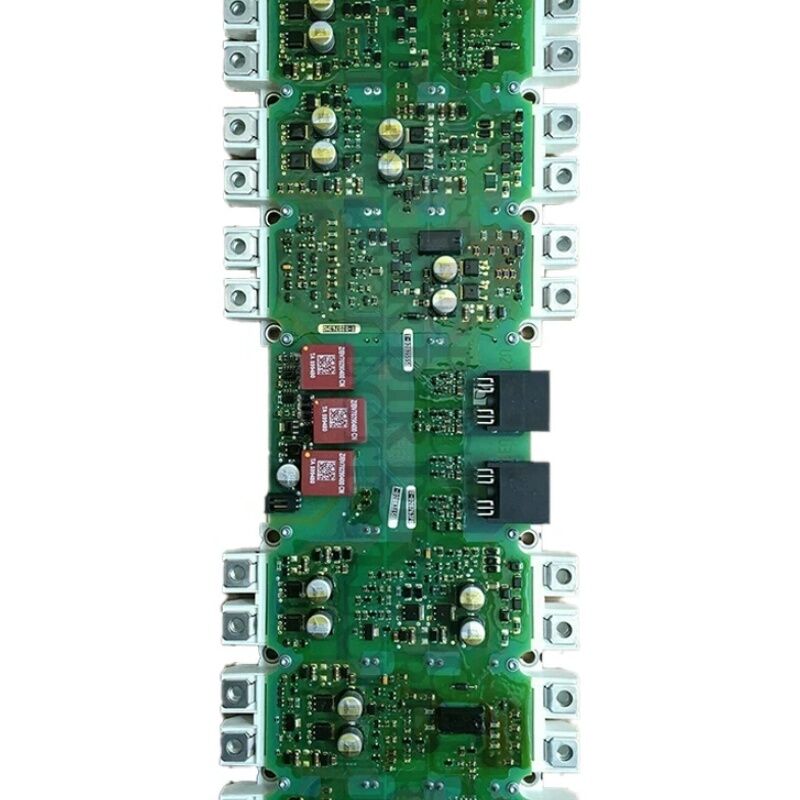

ОРИГИНАЛЬНЫЙ ИНВЕРТЕР/КОНВЕРТЕР SIEMENS IGD Триггерная панель A5E00714561 A5EOO714561

Siemens A5E00714561 | Ремонт силового блока SINAMICS — плата драйвера затвора IGD2/R4 480V/380A с IGBT-модулем

Номер детали: A5E00714561

Внутренний справочный номер GWE: GWE:A5E00714561

Производитель: Siemens AG — Gerätewerk Erlangen (GWE), Германия

Тип продукта: Запасная часть для ремонта силового блока — плата драйвера затвора IGD2/R4 с IGBT-модулем

Обзор

A5E00714561 — это ремонтный узел силового блока SINAMICS — полная плата драйвера затвора IGD2/R4, поставляемая вместе с IGBT-модулем на 380 А (FS300R12KE3-S1) для обслуживания силовых блоков приводов SINAMICS S120, G120 и G150.

Это узел, который содержит как управляющую электронику, так и коммутируемую мощность инверторной секции в одном заменяемом блоке: плата драйвера затвора IGD2/R4 обеспечивает импульсы управления затвором, измерение тока и аппаратную защиту, в то время как IGBT-модуль FS300R12KE3-S1 является мощным коммутирующим устройством, которое преобразует энергию шины постоянного тока в управляемый ток двигателя.

Полное обозначение узла — IGD2/R4/480V/380A — указывает на класс напряжения привода (входное напряжение 480 В переменного тока, выходное напряжение шины постоянного тока примерно 650 В), номинальный выходной ток (380 А) и поколение платы драйвера затвора (IGD2 — драйвер затвора IGBT второго поколения, форм-фактор R4). При напряжении 480 В и токе 380 А этот силовой блок используется в модулях двигателей приводов SINAMICS класса 200–250 кВт — уровень мощности, используемый в приводах больших насосов, компрессорных станций, экструзионных линий, больших вентиляторов и тяжелых промышленных технологических применений.

Узел изначально поставлялся как ремонтная часть специально для авторизованных сервисных партнеров Siemens — он указан как узел для обслуживания на месте, предназначенный для замены силового блока в этих более крупных приводных устройствах.

Префикс GWE во внутреннем справочном номере детали подтверждает его происхождение с производственного предприятия Gerätewerk Erlangen.

Ключевые характеристики

Плата драйвера затвора IGD2/R4 — функции и архитектура

IGD2 (драйвер затвора IGBT второго поколения) — это печатная плата, которая располагается непосредственно на силовом IGBT-модуле и обеспечивает полный интерфейс между блоком управления привода и силовыми транзисторами.

Плата IGD2/R4 выполняет три отдельные функции в силовом блоке:

Генерация сигналов управления затвором. Блок управления (CU320, CU310 или аналогичный) генерирует команды ШИМ-переключения для шести позиций IGBT в трехфазном инверторном мосту. Плата IGD2 получает эти команды и преобразует их в импульсы напряжения и тока, которые фактически переключают затворы IGBT.

Управление затвором требует точного тайминга, правильных уровней напряжения на затворе и контролируемых времен нарастания — характеристики, которые специально подобраны для IGBT-модуля FS300R12KE3-S1.

Измерение тока. Плата IGD2 также обрабатывает сигналы измерения тока фазы двигателя от датчиков в силовом блоке.

Эти аналоговые измерения преобразуются в цифровые данные и передаются в блок управления в качестве обратной связи по току для алгоритма векторного управления привода.

Точность здесь определяет точность управления крутящим моментом.

Аппаратная защита. Самая быстрая защита в приводе — обнаружение насыщения IGBT, реагирующее за микросекунды — реализована на плате IGD2.

Когда IGBT включается, а напряжение коллектор-эмиттер (VCE) не падает нормально, IGD2 обнаруживает это в процессе включения и немедленно снимает все импульсы управления затвором.

Никакой программный цикл не может соответствовать такой скорости реакции, и при токе 380 А эта защита является основной защитой от разрушения IGBT в условиях неисправности.

IGBT-модуль FS300R12KE3-S1

FS300R12KE3-S1 — это полный трехфазный IGBT-модуль мостового типа с номинальным током 300 А (с пиковой мощностью 380 А) при напряжении устройства 1200 В, подходящий для приводов переменного тока 480 В, где напряжение шины постоянного тока составляет примерно 650–700 В.

Модуль содержит все шесть IGBT трехфазного инвертора в одном физическом корпусе.

Этот IGBT-модуль является основой, вокруг которой построен узел A5E00714561.

Плата драйвера затвора IGD2/R4 специально разработана для требований к затвору FS300R12KE3-S1 — емкость затвора, требуемые уровни напряжения на затворе и характеристики скорости переключения этого конкретного IGBT определяют конструкцию схемы драйвера затвора.

При установке узла A5E00714561 IGBT-модуль и его согласованный драйвер затвора заменяются вместе, гарантируя, что схема управления затвором всегда правильно оптимизирована для силового устройства, которым она управляет.

Требования к обслуживанию и безопасности

A5E00714561 изначально предназначался для установки авторизованными сервисными партнерами Siemens.

Это отражает требования безопасности при работе на уровне силового блока в приводе SINAMICS в форм-факторе шасси.

Перед любыми работами по обслуживанию силового блока необходимо подтвердить следующие условия: питание от сети переменного тока отключено и заблокировано; шина постоянного тока разряжена до напряжения ниже 50 В (минимум 5 минут ожидания после отключения, подтверждено измерением); полные меры предосторожности от электростатического разряда при работе с платой драйвера затвора IGD2.

При установке сменного узла необходимо нанести материал теплового интерфейса IGBT-модуля на контактную поверхность радиатора в соответствии с процедурой, указанной Siemens. Неправильное или отсутствующее соединение теплового интерфейса увеличивает тепловое сопротивление на стыке IGBT-радиатора, что приводит к перегреву IGBT под нагрузкой даже при физически правильной установке.

Часто задаваемые вопросы

В1: Привод SINAMICS показывает F30022 (перегрев IGBT) при полной нагрузке. Радиатор привода на ощупь холодный. Может ли силовой блок A5E00714561 быть источником неисправности?

F30022 при холодном радиаторе убедительно указывает на то, что датчик температуры IGBT на плате IGD2 считывает показания некорректно — сам датчик или его подключение к IGD2 неисправны, что приводит к искусственно высокому показанию температуры.

Альтернативно, материал теплового интерфейса между IGBT-модулем и радиатором может отсутствовать или быть нанесен неправильно, создавая реальный, но локализованный перегрев, до которого корпус радиатора еще не достиг.

Проверьте состояние материала теплового интерфейса, прежде чем делать вывод о неисправности датчика.

В2: После замены силового блока A5E00714561 при первом запуске без нагрузки немедленно срабатывает ошибка F30001 (перегрузка по току). Какова вероятная причина?

F30001, срабатывающая немедленно при первом запуске после замены силового блока, обычно указывает на проблему смещения измерения тока на новой плате IGD2.

Регулирование тока привода использует измеренный ток двигателя в качестве обратной связи — смещение измерения тока на новой плате приводит к тому, что привод видит кажущийся ток даже в состоянии покоя.

Проверьте параметры смещения тока привода и запустите процедуру калибровки измерения тока, если прошивка привода поддерживает ее.

 Также убедитесь, что разъем датчика тока на новой плате IGD2 полностью вставлен.

В3: A5E00714561 указан как снятый с производства с заменой на преемника. Какую деталь-преемник следует использовать для замены силовых блоков?

Преемником для ремонта силовых блоков IGD2/R4 480V/380A в семействе SINAMICS является серия ремонтных деталей IGD2 A5E36717xxx, которые представляют собой узел драйвера затвора следующего поколения для тех же или более мощных IGBT-модулей.

Подтвердите точный номер детали-преемника по серийному номеру привода и текущей базе данных запасных частей Siemens, поскольку соответствие преемника зависит от конкретного состояния производства установленного привода.

В4: Может ли силовой блок A5E00714561 использоваться в любом шасси привода SINAMICS при 380 А/480 В, или он специфичен для определенных вариантов модуля двигателя?

A5E00714561 специфичен для вариантов модулей двигателей SINAMICS, использующих IGBT-модуль FS300R12KE3-S1 в форм-факторе R4.

Не все модули двигателей SINAMICS на 380 А/480 В используют один и тот же тип IGBT-модуля или один и тот же форм-фактор R4 — разные состояния производства и варианты силовых модулей могут использовать разные IGBT-устройства.

Всегда перекрестно проверяйте серийный номер и состояние производства установленного модуля двигателя по таблице применимости A5E00714561 перед установкой.

В5: IGBT-модуль в приводе вышел из строя в виде короткого замыкания. Вероятно ли повреждение платы драйвера затвора IGD2, и нужно ли ее заменять вместе с IGBT?

Да — когда IGBT выходит из строя в виде короткого замыкания, путь тока неисправности включает цепь затвора. Схемы драйвера затвора на плате IGD2 поглощают энергию переходного процесса неисправности, что может повредить микросхемы драйвера затвора, оптопары или резисторы затвора, даже если плата выглядит неповрежденной.

Установка нового IGBT-модуля в привод, который испытал короткое замыкание IGBT, без одновременной замены платы драйвера затвора IGD2, рискует немедленным повторным отказом нового IGBT из-за нарушенных форм сигналов управления затвором.

A5E00714561 правильно решает эту проблему, поставляя оба компонента вместе как ремонтный узел.
