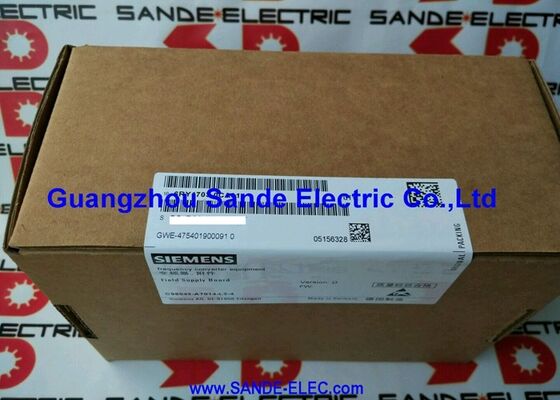

Доска 6RY1703-0CA01 C98043-A7014-L2 6RY17030CA01 C98043A7014L2 6RY17O3-OCAO1 C98O43-A7O14-L2 6RY1 703-0CA01

Siemens 6RY1703-0CA01 | SIMOREG DC-MASTER 6RA70 Плата питания поля и — C98043-A7014-L2 Карта управления возбуждением

Номер заказа на рынке: 6RY1703-0CA01

Внутренний компонент: C98043-A7014-L2 (вариант -4)

Производитель: Siemens AG (Германия)

Тип продукта: Плата питания поля и — Карта управления возбуждением

Управление полем двигателя

6RY1703-0CA01 — это плата питания поля для привода постоянного тока SIMOREG DC-MASTER 6RA70. Ее функция заключается в генерации и регулировании постоянного тока через обмотку поля двигателя постоянного тока. Ток поля — также называемый током возбуждения — создает магнитный поток в двигателе. Без правильного возбуждения поля ток якоря не может эффективно создавать крутящий момент, а ослабление поля выше базовой скорости невозможно.

Плата использует однофазный полууправляемый тиристорный мост для преобразования входящего переменного тока в регулируемый выходной ток поля постоянного тока. Плата управления CUD1 отправляет команды запуска на плату питания поля, регулируя фазовый угол запуска тиристора для управления величиной тока поля. При работе с ослаблением поля ток поля постепенно уменьшается по мере увеличения скорости выше базовой скорости.

Диапазон привода и применение

6RY1703-0CA01 (C98043-A7014-L2) используется для приводов 6RA70 в диапазоне токов от 140 А до 510 А при стандартном напряжении 460 В. Меньшие приводы (15 А–100 А) используют другой вариант платы питания поля. Очень большие приводы (850 А и выше) используют отдельную плату питания поля высокого тока с другим обозначением компонента C98043-A7004.

Всегда проверяйте номинальный ток якоря привода на его паспортной табличке перед заказом замены платы питания поля.

Основные характеристики

Часто задаваемые вопросы

В1: На SIMOREG отображается F038 (слишком низкий ток поля) или двигатель работает на высокой скорости без команды скорости. Вероятно ли, что плата питания поля неисправна?

F038 и неконтролируемое превышение скорости являются классическими симптомами потери или снижения возбуждения поля. Неисправная плата питания поля приводит к низкому или отсутствующему току поля. Подтвердите, измерив фактический ток поля на клеммах двигателя с помощью токовых клещей. Отсутствие или значительно низкий ток поля при нормальном напряжении питания поля указывает на C98043-A7014-L2.

В2: Является ли 6RY1703-0CA01 взаимозаменяемой с платой питания поля для приводов 850 А–1660 А?

Нет. Привод 850 А–1660 А использует C98043-A7004-L1 (номер заказа 6RY1703-0EA01), отдельный вариант высокого тока. C98043-A7014-L2 предназначен только для диапазона 140 А–510 А. Установка неправильного варианта вызывает некорректную регулировку тока поля.

В3: Можно ли заменить плату питания поля без изменения параметров CUD1?

Да. Плата питания поля не хранит параметры привода — все настройки находятся на CUD1. После установки замены 6RY1703-0CA01, CUD1 немедленно управляет новой платой, используя существующие настройки параметра тока поля.

В4: Плата питания поля была повреждена после отказа изоляции двигателя. Что следует проверить перед установкой замены?

Отказ изоляции двигателя может вызвать короткое замыкание в цепи поля, потенциально перегружая плату питания поля. Перед установкой новой платы выполните тест сопротивления изоляции обмотки поля двигателя. Если изоляция обмотки поля нарушена, ремонт только платы без устранения неисправности двигателя рискует повторным повреждением.

В5: Где можно приобрести 6RY1703-0CA01?

Специалисты по запасным частям приводов постоянного тока SIMOREG имеют обменный запас для этой платы питания поля. Убедитесь, что обозначение компонента (C98043-A7014-L2) на любой приобретенной плате совпадает. После установки проверьте с помощью токовых клещей, чтобы ток поля находился в пределах спецификации.
