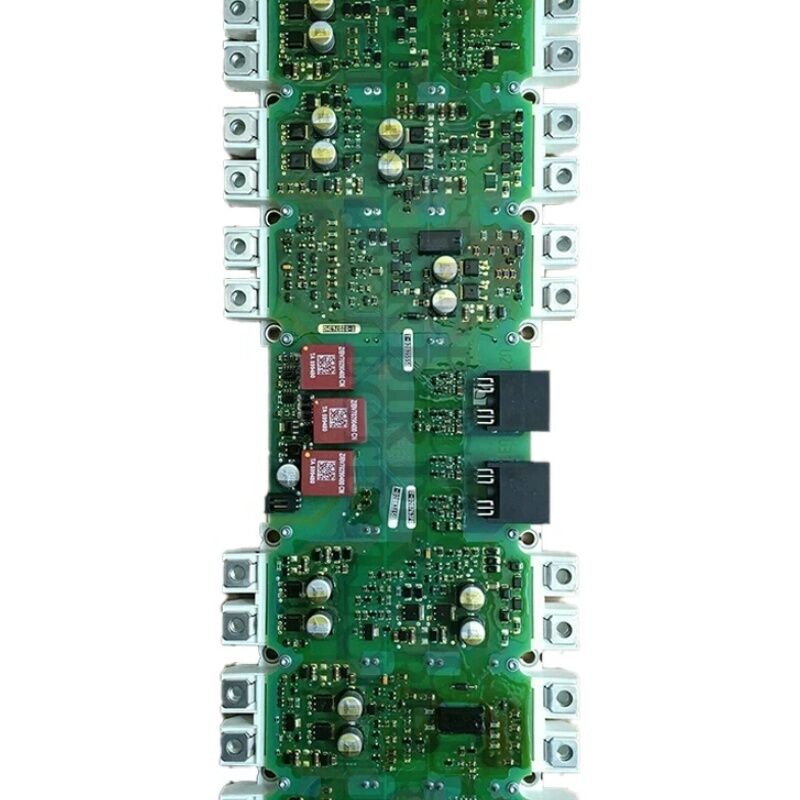

SIEMENS 430/440/S120 ИНВЕРТЕР/КОНВЕРТЕР ДРИВЕР-КАРТА ИГД Триггер-Карта A5E00714560 A5EOO71456O

Siemens A5E00714560 ∙ SINAMICS IGD2/R4 Дисплейная панель ∙ Ремонт блока питания для шасси AC Drive Inverter секции

Номер части:A5E00714560

Ссылка GWE:GWE:A5E00714560

Производитель:Siemens AG Gerätewerk Erlangen, Германия

Обзор

A5E00714560 является первым членом серии A5E00714560 семейства блоков питания IGD2/R4 SINAMICS.Он соединяет драйвер IGBT ворот второго поколения (IGD2) с соответствующим модулем IGBT в формате R4, и служит ремонтной секцией инвертора для приводов шасси SINAMICS G120, G120C и G150.

Серия охватывает от A5E00714560 до A5E00714563, каждая из которых охватывает определенную комбинацию напряжения и тока в диапазоне приводов шасси SINAMICS.A5E00714560 перечислен рядом со своим прямым преемником A5E36717797 в документации Siemens по перекрестным ссылкам на запасные части. Когда A5E00714560 недоступен, A5E36717797 является назначенной заменой с той же функцией, обновленным оборудованием драйвера шлюза.

Карта IGD2 выполняет три одновременные функции: преобразование команд PWM Управляющего блока в импульсы IGBT, обусловливающие измерения тока фазы двигателя для алгоритма управления вектором,и внедрение защиты от разложения оборудования, которая реагирует в микросекундах для подавления ошибочных событий переключения.

Основные характеристики

A5E00714560 Серия

Планшеты серии A5E00714560 представляют собой комплектующие IGD2/R4, имеющие один и тот же физический форм-фактор R4 и одну и ту же архитектуру драйверов ворот IGD2.Каждый номер части соответствует определенной номинальной мощности в линейке приводов шасси SINAMICS. Последовательные номера в серии A5E00714560, A5E00714561, A5E00714562, A5E00714563 охватывают различные комбинации напряжения и тока. Они не взаимозаменяемы;всегда подтверждайте конкретный номер A5E на этикетке установленной платы перед заказом.

Управляющий шлюзом IGD2 взаимодействует с управляющим блоком SINAMICS через оптоволоконные связи, обеспечивая гальваническую изоляцию между высоковольтным силовым сектором и электроникой управления низким напряжением.Эта изоляция защищает ЦУ от переменных автобуса постоянного тока и позволяет безопасный диагностический доступ к управляющим функциям привода, в то время как энергетическая секция работает.

Тепловой интерфейс и примечание к установке

Как и все блоки питания IGD2/R4,A5E00714560 должен быть установлен на теплоотводе привода с правильным термическим интерфейсным материалом (TIM) между базовой пластиной модуля IGBT и поверхностью теплоотвода.Опущение TIM повышает тепловое сопротивление на IGBT-отводе теплоотвода и вызывает преждевременные сбои сверхтемпературы даже тогда, когда теплоотводы остаются холодными.Применить TIM по специфицированной процедуре Siemens перед закреплением сборки.

Частые вопросы

Вопрос 1: на приводе показано F30021 или F30022 без подключенного двигателя. Может ли ошибка быть в A5E00714560?

- Да, это так. F30021 (overcurrent) and F30022 (ground fault) with no motor connected can both originate from a failed current measurement circuit on the IGD2 board — the board's sensors produce an apparent current reading even with no load. Проверьте, показывает ли дисплей фазового тока привода значение, не равное нулю, при остановке. Не равный нулю показатель подтверждает сбой измерительной схемы на A5E00714560.

Вопрос 2: Существует преемник A5E36717797. Может ли он непосредственно заменить A5E00714560?

A5E36717797 является назначенным Siemens преемником для тех же приложений привода.Подтвердить, что версия прошивки диска поддерживает электронную идентификацию карты IGD2 нового поколения перед установкой.

Вопрос 3: Должен ли модуль IGBT испытываться отдельно перед установкой заменного модуля A5E00714560?

Если оригинальный A5E00714560 не работает из-за неисправности IGBT, причину следует исследовать перед установкой замены.и вход переменного тока для переходных условий, которые могут быть напряжены оригинальный модуль IGBTУстановка новой установки без устранения причины рискует повториться.

Вопрос 4: A5E00714560 доступен на вторичном рынке, но без документации GWE.

Планшеты с маркой GWE на заводе Siemens в Эрлангене указывают на комбинированные на заводе, совместимые драйверы шлюзов и комбинации IGBT.Доска для послепродажного производства без документации GWE может быть отремонтированной единицей или комплектующей третьей стороны.Запросить у поставщика сертификат функционального испытания, подтверждающий, что все каналы шлюзов и схемы измерения тока были проверены до установки.

Вопрос 5: После установки A5E00714560 диск работает, но показывает A30031 (аларм за превышение температуры) в течение 10 минут с полной загрузкой.

A30031 вскоре после установки с холодным водоотводом почти всегда означает, что тепловой интерфейсный материал между IGBT-модулем и водоотводом отсутствовал или был неправильно установлен.Удалить сборку, очистить обе поверхности, нанести свежий TIM по указанной процедуре и повторно установить.
